泰科TE 2330270-4母端子护套缆到缆连接器800VAC90°出线现货
泰科2330270-4连接器是一款单端缆到缆母端子护套系统，阻抗50Ω，工作电压800VAC，适用于RTK 031电缆。采用90°出线角度和压接端接方法，安装类型为电缆自由悬挂。插座端子设计含中心接触件，额定电流最大1A，工作温度范围-40°C至100°C。壳体呈紫色，不具备密封或屏蔽功能，也无法固定位置，适用于基础电缆连接场景。
一、2330270-4中文手册
| 分类 | 详情 |
|---|---|

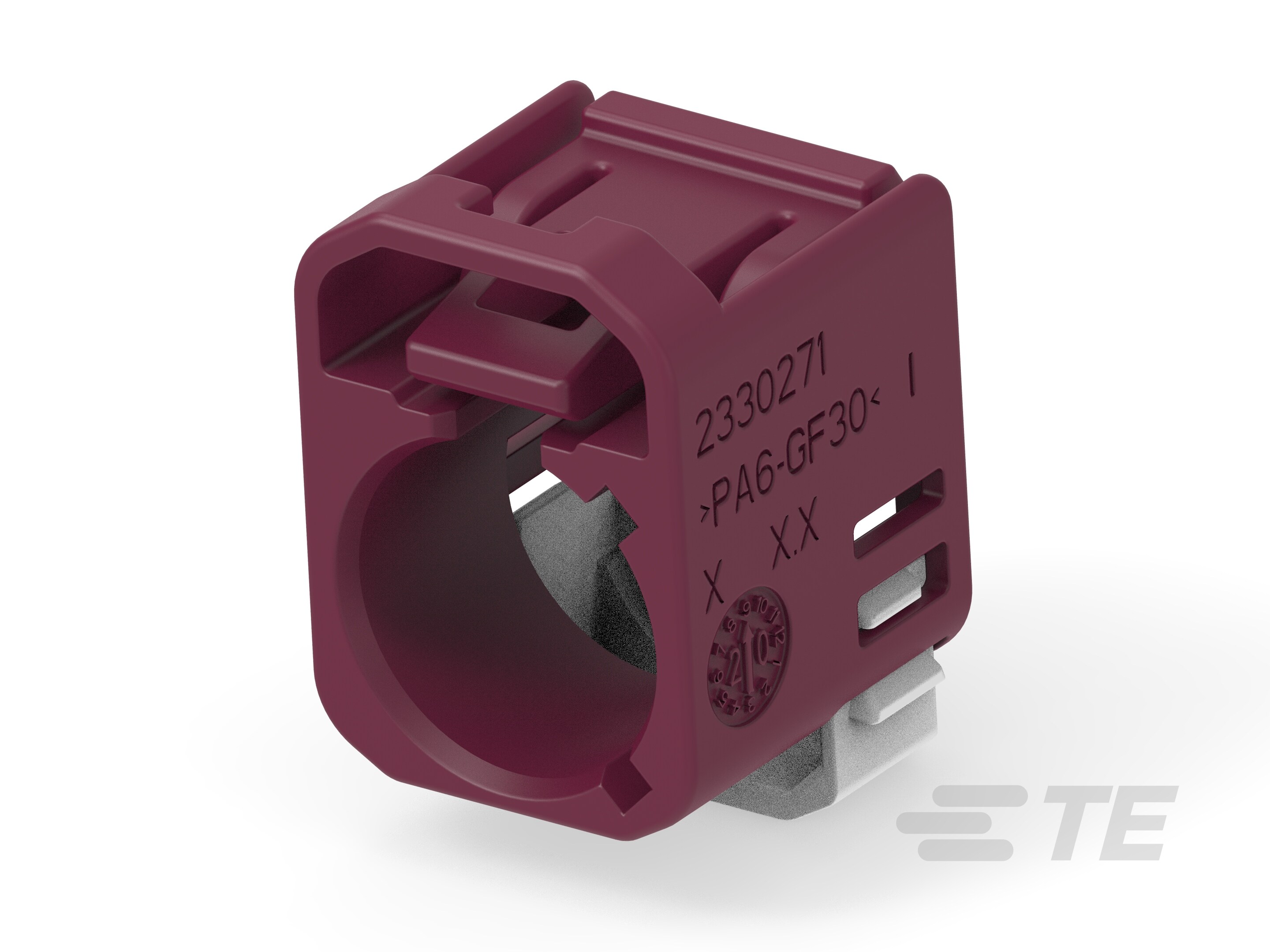

| 产品图 |  |
| 产品型号 | 2330270-4 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 1 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 出线角度 | 90° |
| 连接器和键控代码 | D |
| 端子类型 | 插座 |
| 中心接触件 | 带有 |
| 端子额定电流（最大值）(A) | 1 |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 紫色 |
| 工作温度（最大值） | 100°C[212°F] |
| 电缆类型 | RTK 031 |
| 工组温度范围 | -40 – 100°C[-40 – 212°F] |
| 屏蔽 | 否 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2330270-4现货 |
| 原厂手册 | 2330270-4数据手册.PDF |
二、2330270-4配套型号
| 配套型号 | 产品图 |
|---|---|
| 1452581-4 |  |
| 更多配套型号查询 | 2330270-4配套型号大全 |
三、2330270-4适用领域
泰科2330270-4连接器凭借其高工作电压、宽温度适应性及防误插机制，广泛应用于以下领域：
1. 工业自动化与控制：自由悬挂安装设计适配电缆管理系统，工作温度范围（-40°C至100°C）确保在机床、生产线等高振动、温变环境下保持稳定连接，支持传感器信号传输与控制链路整合。
2. 汽车电子子系统：键控代码D机制防止误插，搭配50Ω阻抗特性，适用于车载ECU接口、仪表盘线路等场景，保障行车关键信号的可靠性与安全性。
3. 可再生能源设备：宽温域耐受能力适应太阳能逆变器或风力发电机组等户外环境，紫色壳体便于快速识别，90°出线角度优化电缆布局，抵御风沙、温度波动对连接的干扰。
4. 医疗诊断仪器：可维修结构简化消毒流程，高可靠性端子接触（额定电流1A）保障设备内部低压信号链路的稳定性，避免数据传输误差影响诊断精度。
5. 通信基础设施：50Ω阻抗匹配支持高速信号传输，800VAC工作电压增强抗电压浪涌能力，适用于基站内部线缆对接或路由器扩展端口，平衡信号密度与抗电磁干扰性能。
该连接器通过键控对准、自由悬挂安装及宽温域覆盖，在恶劣条件下实现长期稳定运作，紫色壳体进一步提升设备维护与操作中的可识别性。
四、2330270-4常见问题与解决方案
1. 安装松动或脱落
问题：电缆安装类型（自由悬挂）缺乏固定点，长期振动或外力易导致连接器位移或脱落。
方案：添加应力消除附件（如卡扣、绑带），确保电缆受力均匀，或增加额外支撑结构分散应力。
2. 污染物侵入风险
问题：连接器不可密封，在湿度>80%RH或污染环境中，污染物（如水或灰尘）可能渗入接口，影响连接稳定性。
方案：增加硅胶密封圈（非原厂但可增强防护），定期清洁接口表面，控制安装环境湿度（建议≤80%RH）。
3. 端子接触不良
问题：1A额定电流的母端子插座压接不当或端子氧化可能引发电阻异常或连接失效。
方案：按标准压接高度公差（如±0.2~0.5mm）操作端子端接，使用专用工具清洁氧化物层，必要时更换端子组件。
4. 外壳变形潜在风险
问题：工作在100°C高温上限时，外壳材料（如尼龙）易受热变形或在-40°C低温下脆化，导致连接器位置偏移。
方案：避免暴露于极端温度（超100°C或低于-40°C），在高温场景改用金属外壳型号（如适用），定期检查外壳结构完整性。
5. 键控错位或连接不稳定
问题：键控代码D未与公端匹配或端子排列未对位安装，可能造成对准偏差和连接不稳定。
方案：安装前仔细核对键控代码及排列顺序，使用对准工具（如引导销）辅助定位，确保精准对接。
