TE 2-2330270-1 缆到缆母插座 800VAC 1A 现货
泰科2-2330270-1是一款单孔位（1位）直角出线母端护套连接器，设计用于电缆间（缆到缆）连接。其额定电压为800VAC，最大载流能力1A，特性阻抗50Ω，适配RTK 031型电缆并通过压接方式端接。该连接器工作温度范围为-40℃至100℃，壳体为黑色，采用电缆安装方式（自由悬挂），无密封和屏蔽功能，不支持位置固定。适用于需要低功率信号传输且环境温度变化较大的工业连接场景。
一、2-2330270-1中文手册
| 分类 | 详情 |
|---|---|

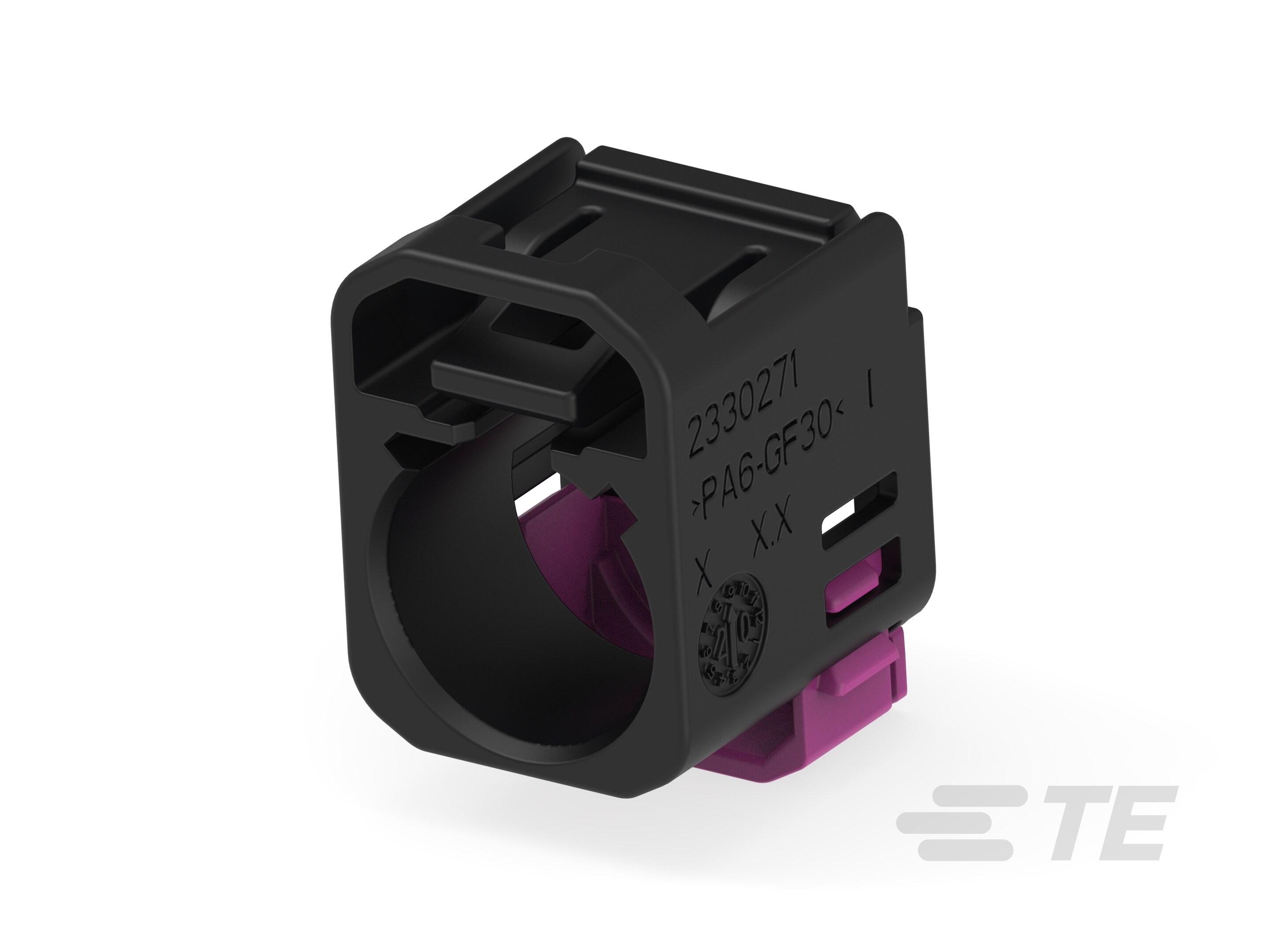

| 产品图 |  |
| 产品型号 | 2-2330270-1 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 1 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 出线角度 | 90° |
| 连接器和键控代码 | A |
| 端子类型 | 插座 |
| 中心接触件 | 带有 |
| 端子额定电流（最大值）(A) | 1 |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 黑色 |
| 工作温度（最大值） | 100°C[212°F] |
| 电缆类型 | RTK 031 |
| 工组温度范围 | -40 – 100°C[-40 – 212°F] |
| 屏蔽 | 否 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2-2330270-1现货 |
| 原厂手册 | 2-2330270-1数据手册.PDF |
二、2-2330270-1配套型号
| 配套型号 | 产品图 |
|---|---|
| 1452581-1 |  |
| 更多配套型号查询 | 2-2330270-1配套型号大全 |
三、2-2330270-1适用领域
1. 工业设备内部接线
支持额定1A电流与800VAC工作电压，黑色壳体耐受-40℃至100℃温度范围，压接式端子端接确保高振动环境下的连接稳定性，适配机床控制柜、仪器仪表等内部低压线路的电缆端接需求。90°出线角度优化紧凑空间布线。
2. 汽车电子辅助系统
母端子护套结构与键控代码A设计实现精确对接，防止低压信号线路（如车载传感器、照明模块）的误插风险。电缆自由悬挂安装方式便于车辆线束分支连接，耐温范围覆盖引擎舱周边非核心区域环境要求。
3. 实验室测试装置
单点位线对线直连架构简化调试设备内部电路，50Ω阻抗匹配支持基础信号传输。压接端接方式保障实验设备频繁拆装时的机械耐久性，黑色外壳满足仪器内部防辨识干扰需求。
4. 低功耗控制单元
适用于电流要求≤1A的微型执行机构（如电磁阀、小型继电器），RTK 031线缆适配工业标准线径。无密封设计限制其应用于干燥环境，但宽温域特性支持暖通系统控制柜等恒温场景。
5. 电子设备原型开发
单排单孔位结构为电路板测试接口提供快速迭代方案，线到线连接方式简化开发平台模块互连，压接工艺降低焊接带来的热损伤风险。
该连接器通过窄体自由悬挂结构优化空间利用率，压接端接技术确保基础电力传输稳定性，黑色壳体适配工业场景的视觉隐蔽需求。需注意其无密封与低电流特性限制其在户外防水或大功率场景的应用。
四、2-2330270-1常见问题与解决方案
1. 安装稳定性不足
问题：自由悬挂式设计缺乏机械固定点，外力拉扯或持续振动易导致连接器位移。
方案：加装应力消除装置（如线缆扣或绑带），优化走线路径减少单点受力，或增设支架分散机械应力。
2. 环境密封风险
问题：非密封结构在潮湿环境（>80%RH）易受污染物侵入，接触件防护薄弱。
方案：定期清洁电气接触区域，高湿环境中增设防潮罩，关键应用场景建议改用IP67以上等级密封型号。
3. 端子电气性能下降
问题：1A微电流端子对压接高度敏感（超±0.5mm公差易导致接触不良），镀层氧化增阻。
方案：严格按压接工艺标准操作，使用无纺布蘸电子清洁剂处理端子表面，每500次插拔后检测接触电阻。
4. 外壳结构劣化
问题：尼龙外壳在80℃以上持续工作易软化变形，酸/碱蒸汽环境加速材料脆化。
方案：工作温度严控≤90℃，化学污染环境加装防护套管，每季度进行外壳强度目视检查。
5. 连接器错配故障
问题：键控代码A型需精确匹配公端，角度偏移超过5°将导致端子非对位接触。
方案：采用带定位槽的专用夹具辅助插接，双人操作执行插合验证（听"咔嗒"声反馈）。
