泰科TE 2333538-1连接器中文手册_现货采购_配套型号指南
泰科2333538-1是一款双排24针母端子护套连接器，专为信号传输设计。其核心特性包括180°出线角度、0.5mm对接公端宽度及1.8mm间距，采用压接方式连接同轴电缆。该连接器支持60V电压架构，可在-40°C至105°C宽温环境下稳定工作，具备耐高低温、抗震动等工业级可靠性。黑色壳体采用电缆自由悬挂安装方式，适用于空间受限场景。需注意其不具备密封和屏蔽功能，且无法锁定位置，主要面向汽车电子等领域的信号电路应用，结构紧凑性满足高密度布线需求。
一、2333538-1中文手册
| 分类 | 详情 |
|---|---|

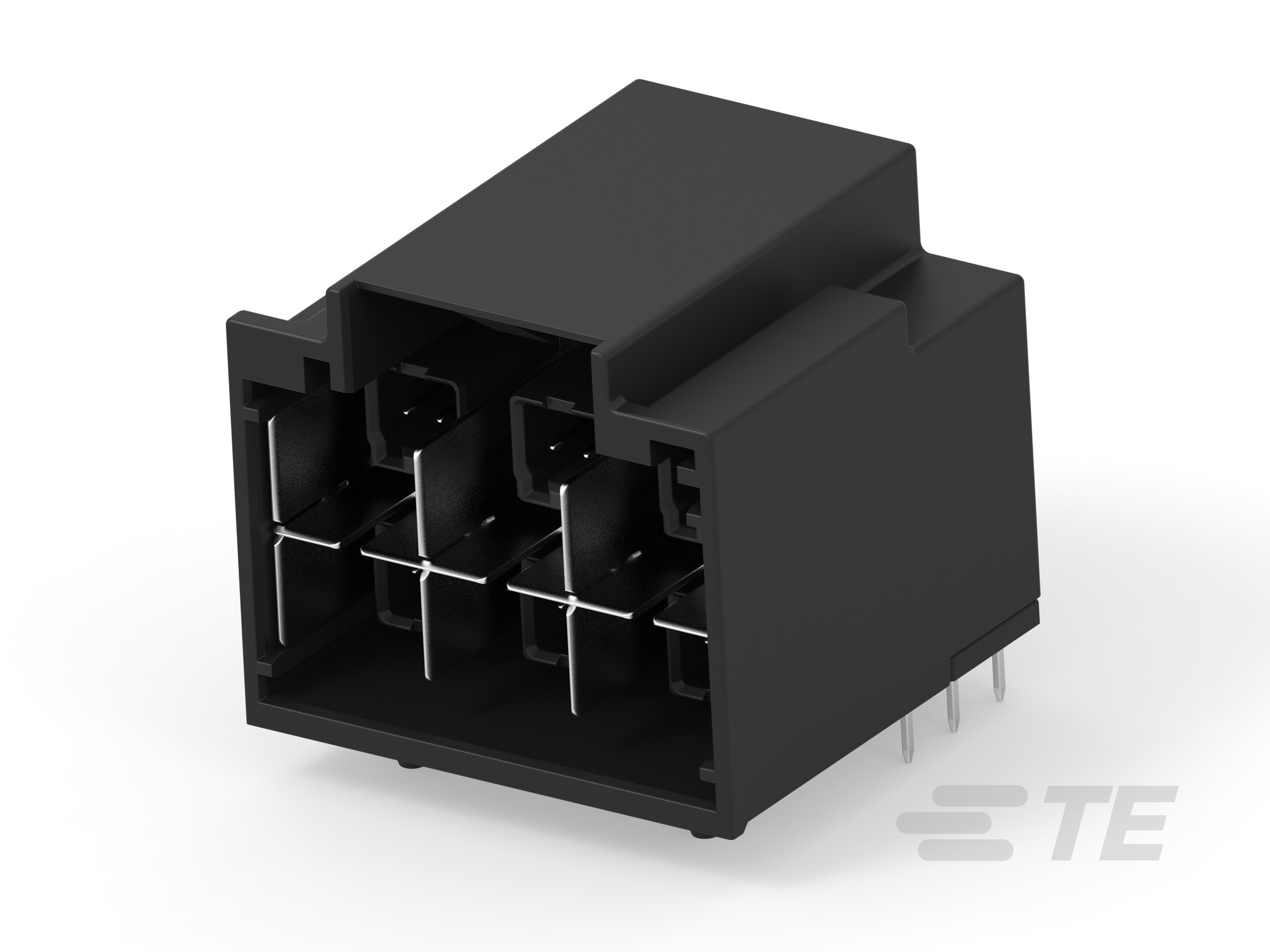

| 产品图 |  |
| 产品型号 | 2333538-1 |
| 连接器和端子端接到 | 电线和电缆 |
| 主要锁定特性 | 端子上 |
| 可密封 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 2 |
| 位数 | 12 |
| 标称电压架构(V) | 60 |
| 出线角度 | 180° |
| 连接器和键控代码 | A |
| 对接公端宽度 | .5mm[.02in] |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 黑色 |
| 中心线（间距） | 1.8mm[.071in] |
| 电缆类型 | 同轴 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2333538-1现货 |
| 原厂手册 | 2333538-1数据手册.PDF |
二、2333538-1配套型号
| 配套型号 | 产品图 |
|---|---|

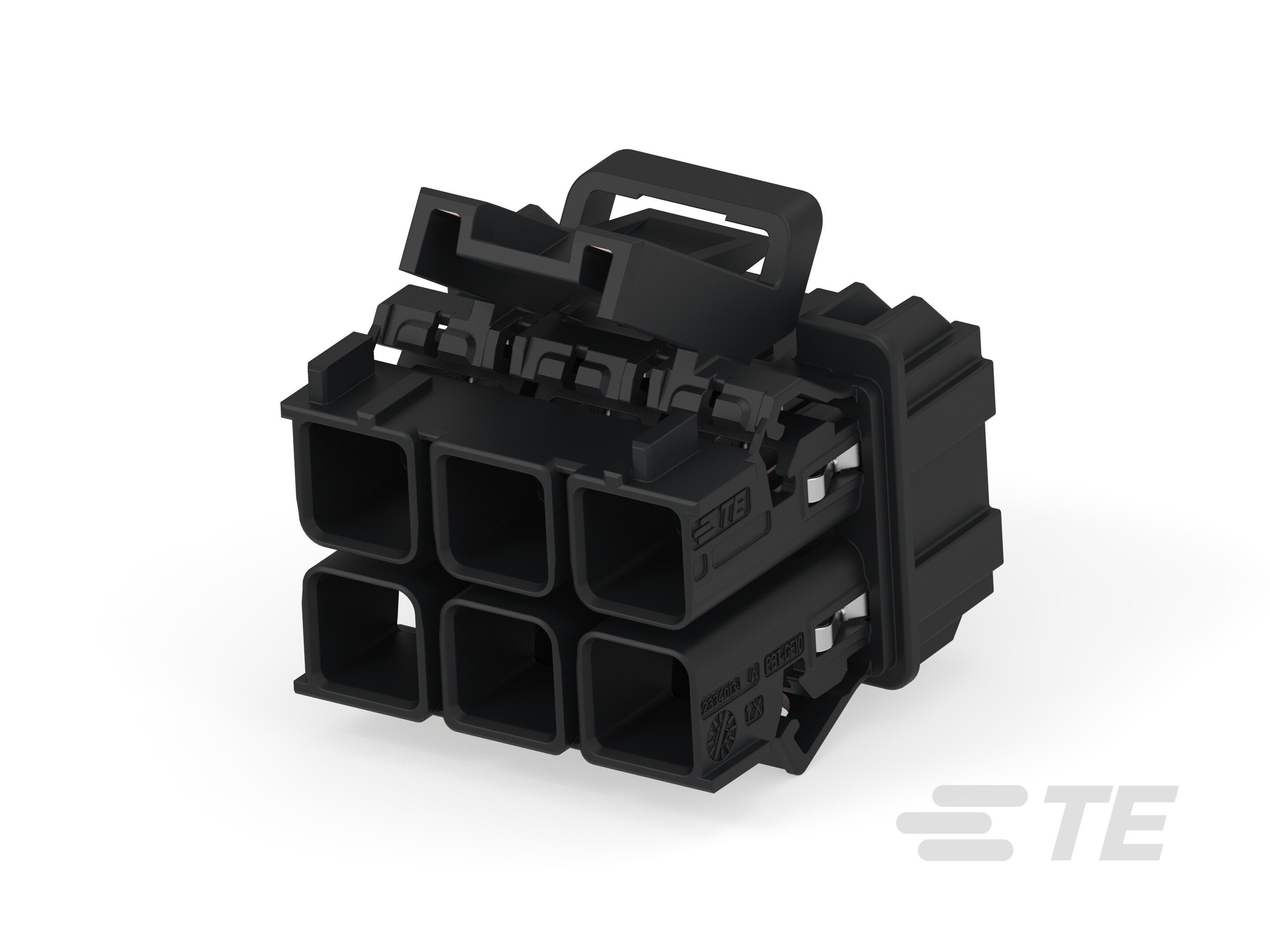

| 4-2339800-1 |  |
| 2339800-1 |  |
| 更多配套型号查询 | 2333538-1配套型号大全 |
三、2333538-1适用领域
泰科2333538-1连接器以其紧凑设计、宽温适应能力及高密度布局特性，主要适配以下专业应用场景：
1. 工业自动化控制系统
180°出线角度与自由悬挂安装方式灵活适配设备电缆走向，工作温度范围（-40至105℃）覆盖严苛工况需求，2排×12位高密度布局（1.8mm间距）实现控制柜内多通道信号稳定传输，同轴电缆结构增强抗干扰能力。
2. 车载电子模块互连
键控代码A确保端子精确对准，防误插设计保障ECU、传感器等关键部件的电路安全。宽温域特性满足汽车发动机舱高温环境，黑色壳体符合车规级耐候标准。
3. 精密医疗仪器内部布线
紧凑型双排结构优化设备内部空间利用率，全温域耐受特性兼容高温消毒流程。压接端接工艺保障连接可靠性，有效规避设备运行中的接触失效风险。
4. 通信设备信号传输系统
12位高密度端口支持路由器、交换机板间互连，1.8mm间距平衡空间效率与信号隔离度。同轴传输架构配合180°线缆管理，提升高频信号完整性并降低电磁干扰。
该连接器通过键控对准机制和宽温域耐受设计，保障振动场景下长期稳定的电气性能，黑色壳体通用配色适配工业及车载设备的标准化视觉要求。
四、2333538-1常见问题与解决方案
1. 安装松动或脱落
问题：自由悬挂安装方式缺乏稳固支撑，在振动或外拉力下易导致连接器与电缆脱位。
方案：添加应力消除附件（如卡扣或绑带），确保电缆受力均匀分布，或增设机械支撑结构以分散外部应力。
2. 端子接触不良
问题：母端子压接工艺不当或端子氧化易引发接触电阻升高，影响信号传输稳定性。
方案：严格控制压接高度公差（±0.2~0.5mm），使用专用工具清理端子表面氧化层，必要时更换端子组件。
3. 键控错位或对准偏差
问题：键控代码A未与对接公端精确匹配，可能因操作误差导致连接失效或不稳定。
方案：安装前务必核对两端键控代码及端子排列顺序，使用对准定位工具辅助，确保无误对接。
4. 温度与化学环境风险
问题：在超出操作温度范围（-40°C至105°C）或暴露于腐蚀性液体中，外壳材料易受热变形或化学损伤。
方案：避免强酸/碱环境暴露，高温场景下评估替换金属外壳型号选项，定期巡检外壳完整性并监测运行温度。
5. 信号干扰风险
问题：无屏蔽设计在信号应用中易受外部电磁干扰，影响数据传输可靠性。
方案：优化电缆布线以隔离干扰源，使用屏蔽电缆替代或加装电磁干扰抑制装置，确保信号路径洁净。
