泰科2333538-9是一款母端子护套型连接器，专为线到板和线到线应用设计，拥有2行12位的高密度布局（中心间距1.8mm），支持标称电压60V，压接端接确保连接稳定。采用自由悬挂电缆安装方式，180°出线角度便于布线，工作温度范围宽广（-40°C至105°C），适合工业控制及自动化设备等苛刻环境。其水蓝色壳体和Z键控代码提供可靠配对。尽管不具备密封和屏蔽功能，但具备泰科产品一贯的高可靠性、优良机械性能和耐久性特点，满足各类稳健连接需求。
一、2333538-9中文手册
| 分类 | 详情 |
|---|---|

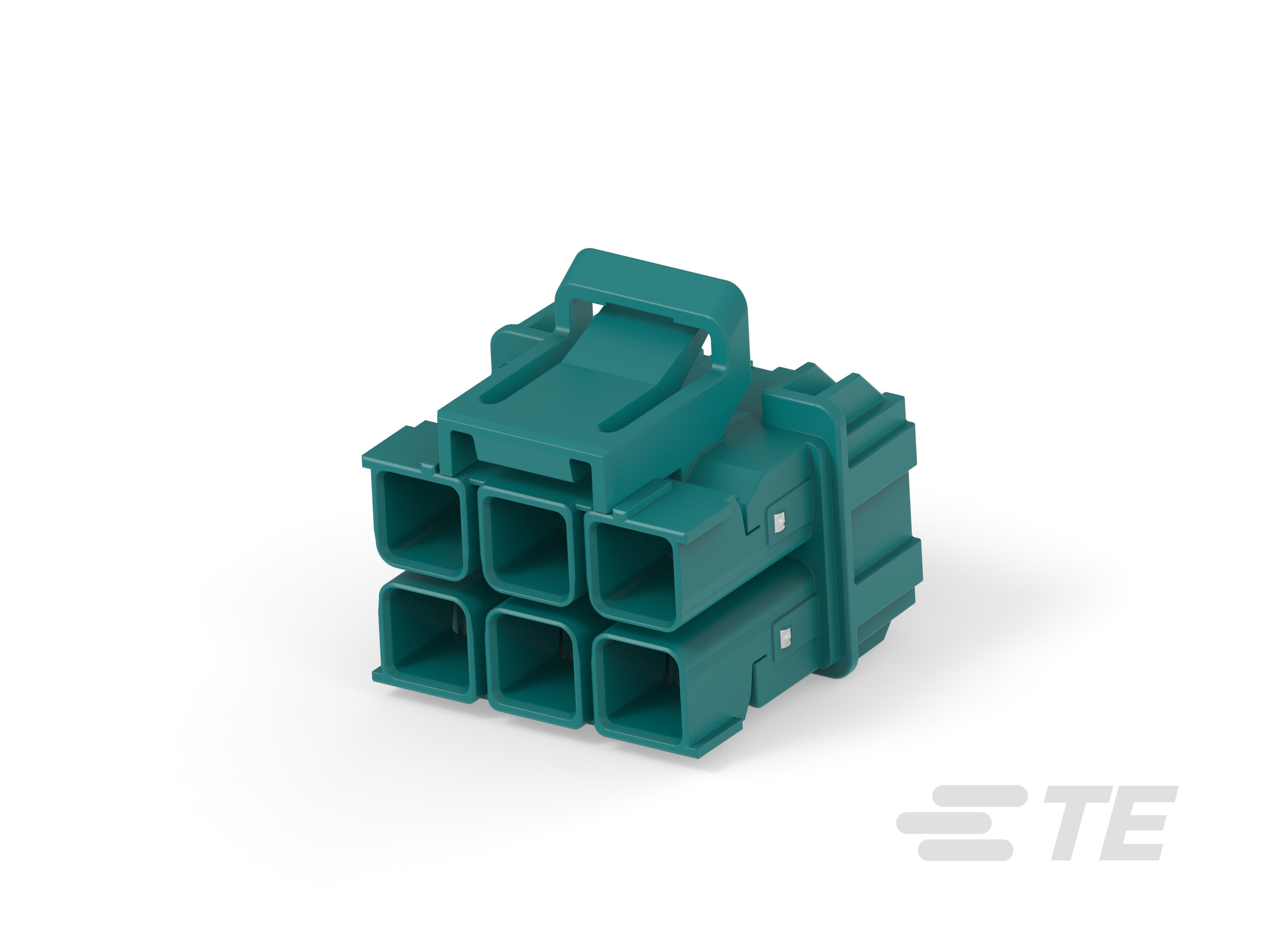

| 产品图 |
|
| 产品型号 | 2333538-9 |
| 连接器和端子端接到 | 电线和电缆 |
| 主要锁定特性 | 端子上 |
| 连接器系统 | 线到板 | 线到线 |
| 可密封 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 2 |
| 位数 | 12 |
| 标称电压架构(V) | 60 |
| 出线角度 | 180° |
| 连接器和键控代码 | Z |
| 对接公端宽度 | .5mm[.02in] |
| 对接公端厚度 | .4mm[.015in] |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 水蓝色 |
| 中心线（间距） | 1.8mm[.07in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 屏蔽 | 否 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2333538-9现货 |
| 原厂手册 | 2333538-9数据手册.PDF |
二、2333538-9配套型号
| 配套型号 | 产品图 |
|---|---|
| 9-2332116-9 | 暂无 |
| 2339800-9 |
|
| 更多配套型号查询 | 2333538-9配套型号大全 |
三、2333538-9适用领域
泰科2333538-9连接器凭借其紧凑布局、宽温适应性与可靠端接特性，适用于以下专业领域：
1. 工业自动化设备
双排24位布局（1.8mm间距）支持密集布线需求，180°出线设计适配控制柜内部走线。宽温工作范围（-40℃至105℃）保障伺服驱动器、PLC模块在高温环境下的稳定信号传输，压接端接方式提升振动场景的连接可靠性。
2. 汽车电子系统
Z型键控代码机制防止线束误插，0.5mm公端对接精度确保ECU控制单元接口的匹配性。电缆自由悬挂结构简化车门线束、座椅传感器等狭小空间安装，镀银端子满足60V电压架构下的车载电力分配需求。
3. 能源设备内部连接
105℃耐温等级适应光伏逆变器、充电桩内部高温环境，水蓝色壳体便于复杂线缆识别。双排端子布局平衡空间利用率与散热需求，压接端接确保电流传输稳定性，支持设备控制板与电源模块间的持久连接。
4. 消费电子产品制造
1.8mm间距支持高密度PCB布线，0.4mm超薄公端厚度适配智能家电微型化设计。宽温特性保障家电主控板在长期运行中的连接完整性，简化线对板自动化组装流程。
该连接器通过双排结构优化空间利用，键控机制与压接工艺强化电气稳定性，水蓝色壳体提升布线辨识效率，满足工业及车载场景中对紧凑布局与耐用性的双重需求。
四、2333538-9常见问题与解决方案
1. 安装松动或脱落
问题：由于采用自由悬挂式电缆安装缺乏固定支撑点，易受振动或外力扰动影响，导致连接器脱落或定位不稳。
方案：添加应力消除附件（如卡扣或绑带），确保电缆受力均匀分布，或增设支撑结构（如支架）以分散外部应力。
2. 端子接触不良
问题：压接端子操作不当（如高度公差超限或压接后端子氧化），可能造成接触电阻异常升高及信号不稳定。
方案：按压接高度公差（±0.2~0.5mm）规范操作，使用专用工具（如端子清洁刷）去除氧化层，必要时更换新端子以确保可靠连接。
3. 键控错位或对准偏差
问题：键控代码Z未与公端精确匹配，或安装时端子排列顺序偏差，可能引发连接不稳定或无法对接。
方案：安装前核对两端键控代码及端子排列，使用对准工具（如引导销）辅助定位，确保180°出线角度下的精准对接。
4. 外壳变形或性能衰减
问题：在高温接近工作极限（>105°C）或低温环境（-40°C）中，壳体材料易发生变形或脆化，导致结构完整性下降。
方案：避免暴露于强酸/碱腐蚀环境，高温应用时建议更换为金属外壳型号，定期检查壳体完整性并保持工作温度在指定范围（-40 – 105°C）。
