泰科TE 2343137-3连接器中文手册_现货采购_配套型号指南
泰科2343137-3是一款单孔母端子护套连接器，专为缆到缆系统设计，采用压接端接方法支持RTK 031电缆的自由悬挂安装。其特性包括90°出线角度、键控代码C锁定机制，以及0.4mm接合插针直径。工作温度范围为-40°C至105°C，壳体为淡蓝色，不提供密封、屏蔽或位置固定功能。作为泰科产品系列的一部分，该连接器体现了高可靠性和耐用性，适用于工业环境中的稳定电路连接，确保在严苛条件下的性能一致性。
一、2343137-3中文手册
| 分类 | 详情 |
|---|---|

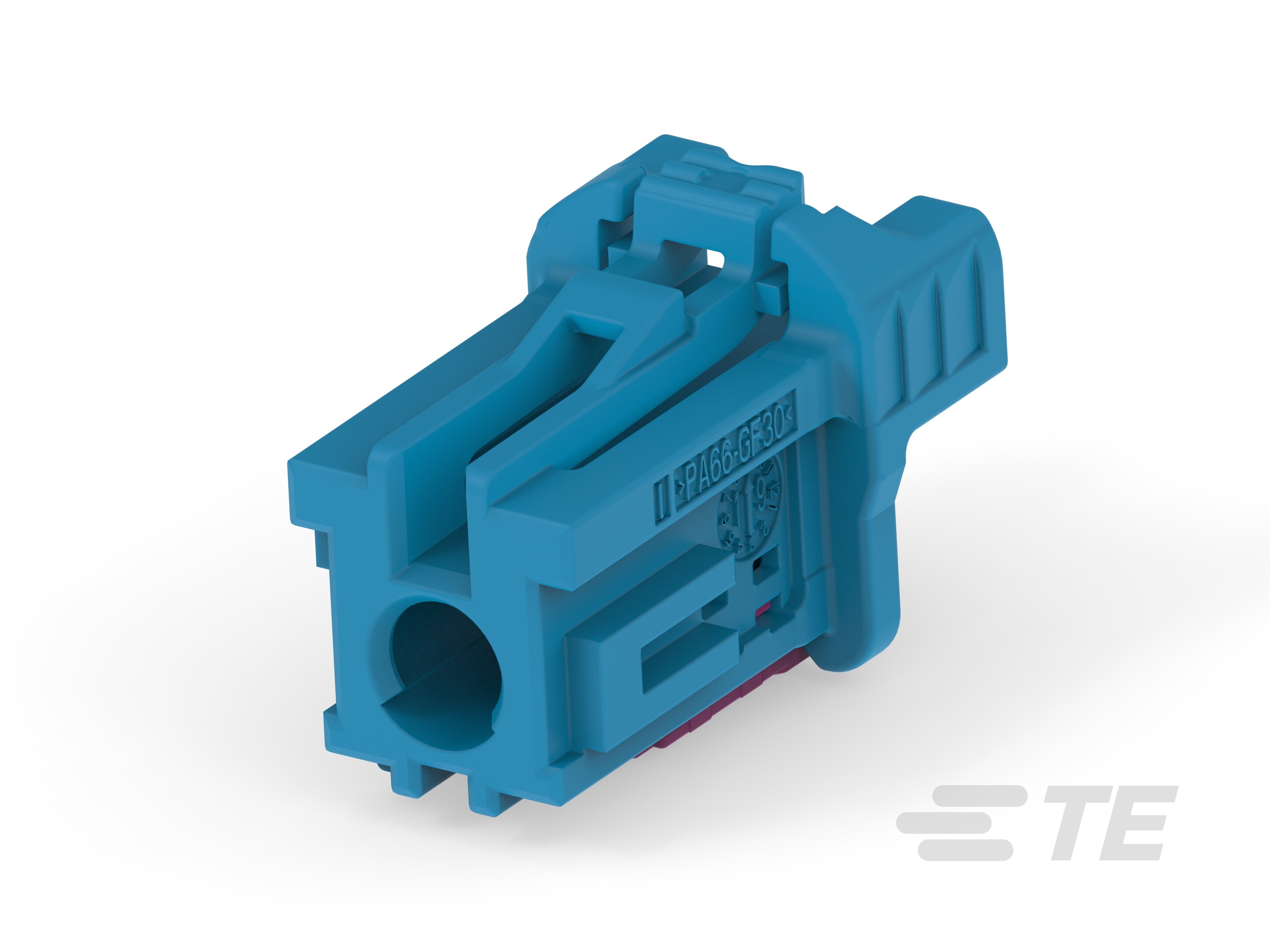

| 产品图 |
|
| 产品型号 | 2343137-3 |
| 连接器和端子端接到 | 电线和电缆 |
| 主要锁定特性 | 端子上 |
| 连接器系统 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 1 |
| 位数 | 1 |
| 出线角度 | 90° |
| 连接器和键控代码 | C |
| 接合插针直径 | .4mm[.016in] |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 淡蓝色 |
| 工作温度（最大值） | 105°C[221°F] |
| 电缆类型 | RTK 031 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 屏蔽 | 否 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2343137-3现货 |
| 原厂手册 | 2343137-3数据手册.PDF |
二、2343137-3配套型号
| 配套型号 | 产品图 |
|---|---|
| 2394925-9 |
|
| 更多配套型号查询 | 2343137-3配套型号大全 |
三、2343137-3适用领域
泰科2343137-3连接器凭借其宽温适应性、可靠端子锁定机制及紧凑布局设计，广泛应用于以下领域：
1. 工业自动化与设备控制：工作温度范围（-40°C至105°C）及90°出线角度适应机械控制柜、生产线等高振动环境，压接端接方式确保电缆到电缆连接的稳定性，减少信号中断风险。
2. 汽车电子系统：键控代码C与精密端子对准（接合插针直径0.4mm）有效防止误插，适用于车载线束、传感器连接等场景，支持高温环境下的长期可靠运行。
3. 通信与数据传输：自由悬挂安装方式简化路由器、交换机等设备的内部电缆布局，单行单位结构（1位1行）优化空间利用率，确保高速信号传输的抗干扰性。
4. 家用电器与消费电子：淡蓝色壳体便于设备内部快速识别，压接线缆端接机制（电缆类型RTK 031）适应电源板和控制板间的稳定连接，提升耐用性和组装效率。
该连接器通过高温耐受设计、键控对准机制及简化安装特性，在复杂电气环境中实现高可靠连接，淡蓝色外壳进一步强化工业装配场景的辨识度。
四、2343137-3常见问题与解决方案
1. 安装稳定性不足
问题：自由悬挂式安装缺乏机械固定点，在振动或外力拉扯场景下易位移。
方案：增设应力消除结构（如线缆夹或绑带）固定线缆，分散外力至支撑件；定期检查安装牢固度。
2. 环境耐受性风险
问题：非密封设计（资料确认无密封特性）导致湿气/污染物侵入，高温环境下淡蓝色尼龙外壳易加速老化（工作温度上限105℃）。
方案：
- 严格保持环境湿度≤80%RH，避免接触酸/碱介质
- 温度超过85℃时建议升级金属外壳型号
- 每季度检查外壳形变及色变
3. 端子压接失效
问题：0.4mm微型端子压接公差控制不当（典型要求±0.05mm）或氧化导致高阻抗。
方案：
- 使用校准过的压接工具，按制造商手册控制压缩比
- 接触面用无纺布蘸电子清洁剂处理氧化层
- 测量接触电阻＞5mΩ时更换端子
4. 连接对准偏差
问题：键控代码"C"与公端不匹配引发错位（单排单针设计容错率低）。
方案：插接前双重校验键位标识，使用带导向槽的治具辅助插合，防止端子受力弯曲。
