TE 1-2286547-9 4位板对板高频镀金屏蔽连接器 现货
泰科电子1-2286547-9连接器是一款双行四位、板安装垂直式连接器，专为印刷电路板的板对板或线到板信号应用设计。该连接器工作电压60VDC，阻抗100Ω，工作频率范围0-3000MHz，并带有屏蔽结构，确保信号完整性。其端子采用金镀接触面以提高导电性和耐腐蚀性，接合插针直径0.6mm，额定电流2.5A，主体材料为PPA GF25与ZnAL4Cu1，支持回流焊，工作温度范围-40°C至105°C。适用于工业控制、通信设备等紧凑空间环境，提供稳定可靠的高频信号传输。
一、1-2286547-9中文手册
| 分类 | 详情 |
|---|---|

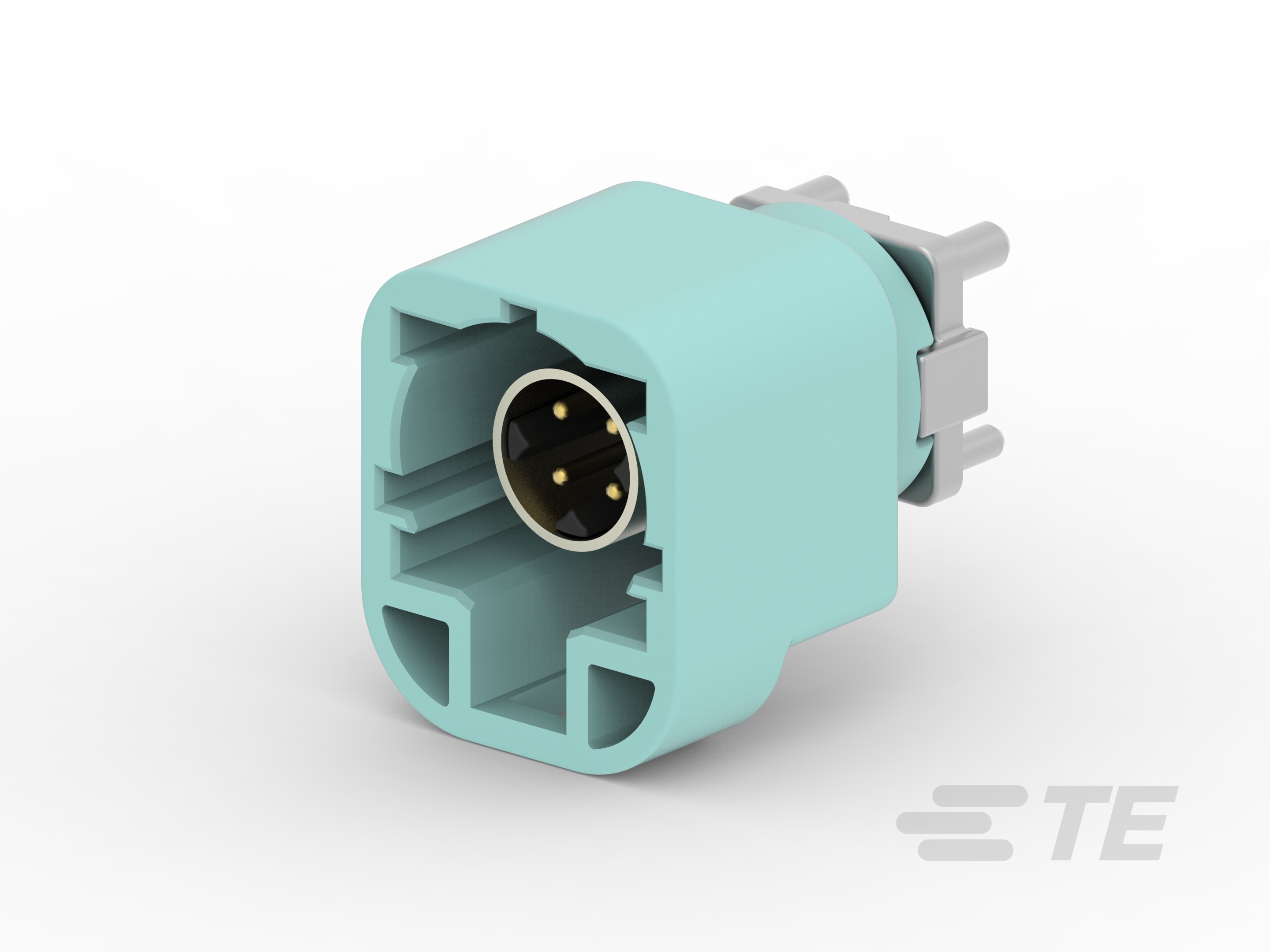

| 产品图 |  |
| 产品型号 | 1-2286547-9 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 板对板 | 线到板 |
| 可密封 | 否 |
| 行数 | 2 |
| PCB 安装方向 | 垂直 |
| 位数 | 4 |
| 工作电压(VDC) | 60 |
| 阻抗(Ω) | 100 |
| 主体材料 | PPA GF25 | ZnAL4Cu1 |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | O |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .6mm[.02in] |
| 端子额定电流（最大值）(A) | 2.5 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 浅绿色 |
| 中心线（间距） | 2mm[.07in] |
| 连接器高度 | 15.47mm[.609in] |
| 产品长度 | 12mm[.472in] |
| 产品宽度 | 14.15mm[.557in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 装配工艺特点 | 板支座 |
| 焊接工艺 | 支持回流焊 |
| 工作频率范围(MHz) | 0 – 3000 |
| 屏蔽 | 是 |
| 电路应用 | Signal |
| 封装方法 | Reel |
| 封装数量 | 230 |
| 电介质材料 | PA GF |
| 接口编号 | 114-18950 |
| 采购入口 | 1-2286547-9现货 |
| 原厂手册 | 1-2286547-9数据手册.PDF |
二、1-2286547-9配套型号
| 配套型号 | 产品图 |
|---|---|
| 2293409-1 |  |
| 更多配套型号查询 | 1-2286547-9配套型号大全 |
三、1-2286547-9适用领域
1. 工业自动化与机械控制：垂直安装结构（板安装固定类型）与通孔焊接工艺确保高振动环境下的机械稳定性，同时PPA GF25材料的耐温性（-40℃至105℃）适应工厂高温或低温操作场景，广泛用于PLC控制板、传感器接口等工业设备，保障信号链路的长期可靠传输。
2. 汽车电子系统：键控代码O与插针端子精确对准机制（1.2mm对接宽度）防止车载布线误接，支持60VDC工作电压及2.5A电流负载，适用于ECU模块、仪表盘控制单元等线束接口，提升行车安全性与电信号完整性。
3. 通信设备与数据传输：0-3000MHz宽频响应及屏蔽设计优化高速信号抗干扰性能，2行紧凑布局（产品尺寸12mm×14.15mm）支持高密度布线，满足路由器、基站主板内线到板连接的集成需求，确保数据高速传输场景下的低延迟表现。
4. 医疗仪器与设备：-40℃至105℃工作温度范围适配医疗设备内部温控环境，回流焊接兼容性简化生产组装流程，锌基镀层防护减少腐蚀风险，适用于监护仪、诊断设备内部电路连接，降低维护复杂度并提升信号稳定性。
5. 家电与消费电子：浅绿色壳体识别度优化装配效率，焊尾固定方式及回流焊工艺兼容自动化生产线，4位设计平衡空间利用率与连接密度，适合智能家居控制板、小型电器内部线到板模块，保证日常使用中的长期电接触可靠性。
该连接器通过键控防误插、宽温耐受性及高频信号处理优势，在复杂环境应用中实现高效、稳定连接，浅绿色壳体进一步提升工业与电子设备中的识别效率。
四、1-2286547-9常见问题与解决方案
1. 焊点开裂或虚焊
问题：垂直板安装结构中焊尾受力不均，机械振动或热膨胀易导致焊点疲劳开裂。
方案：
