泰科TE2286550-3 PCB混合连接器6位高频3000MHz信号现货
泰科2286550-3是一款双排12针（2×6）板装式混合连接器，支持水平PCB安装，专为板对板及线对板互联设计。其采用PA GF电介质与PPA GF25/ZnAL4Cu1壳体材料，额定工作电压60VDC，阻抗100Ω，最高支持3GHz频率的信号传输。接触件使用金镀层确保高可靠性导电性能，锡镀层焊尾满足通孔焊接工艺要求。连接器具有板支座结构，支持回流焊制程，配备机械锁定接口强化接合稳定性。宽温设计覆盖-40℃至105℃工业环境，蓝色壳体标识显著，尺寸为15.65×27.3mm，适用于高密度电子设备的信号与射频系统互联需求。
一、2286550-3中文手册
| 分类 | 详情 |
|---|---|

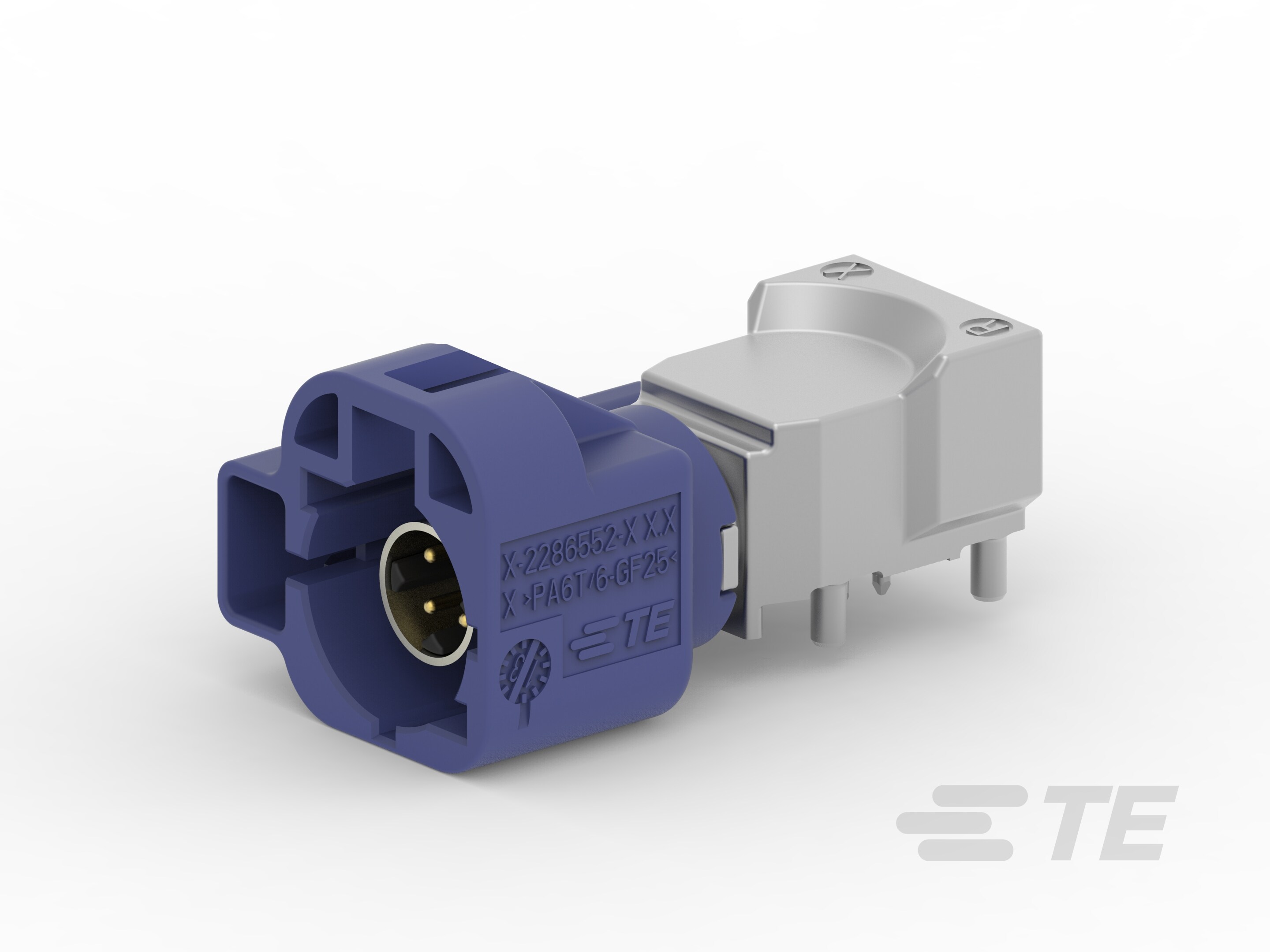

| 产品图 |  |
| 产品型号 | 2286550-3 |
| 混合型连接器 | 是 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 板对板 | 线到板 |
| 可密封 | 否 |
| 行数 | 2 |
| PCB 安装方向 | 水平 |
| 位数 | 6 |
| 工作电压(VDC) | 60 |
| 阻抗(Ω) | 100 |
| 主体材料 | PPA GF25 | ZnAL4Cu1 |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | C |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 对接公端宽度 | .63mm[.02in] |
| 对接公端厚度 | .63mm[.02in] |
| 接合插针直径 | .6mm[.02in] |
| 端子额定电流（最大值）(A) | 2.5 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 蓝色 |
| 中心线（间距） | 2mm[.07in] |
| 连接器高度 | 10.95mm[.431in] |
| 产品长度 | 15.65mm[.616in] |
| 产品宽度 | 27.3mm[1.074in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 装配工艺特点 | 板支座 |
| 焊接工艺 | 支持回流焊 |
| 工作频率范围(MHz) | 0 – 3000 |
| 屏蔽 | 是 |
| 电路应用 | Signal |
| 封装方法 | Reel |
| 封装数量 | 300 |
| 电介质材料 | PA GF |
| 接口编号 | 114-94444 |
| 采购入口 | 2286550-3现货 |
| 原厂手册 | 2286550-3数据手册.PDF |
二、2286550-3配套型号
| 配套型号 | 产品图 |
|---|---|

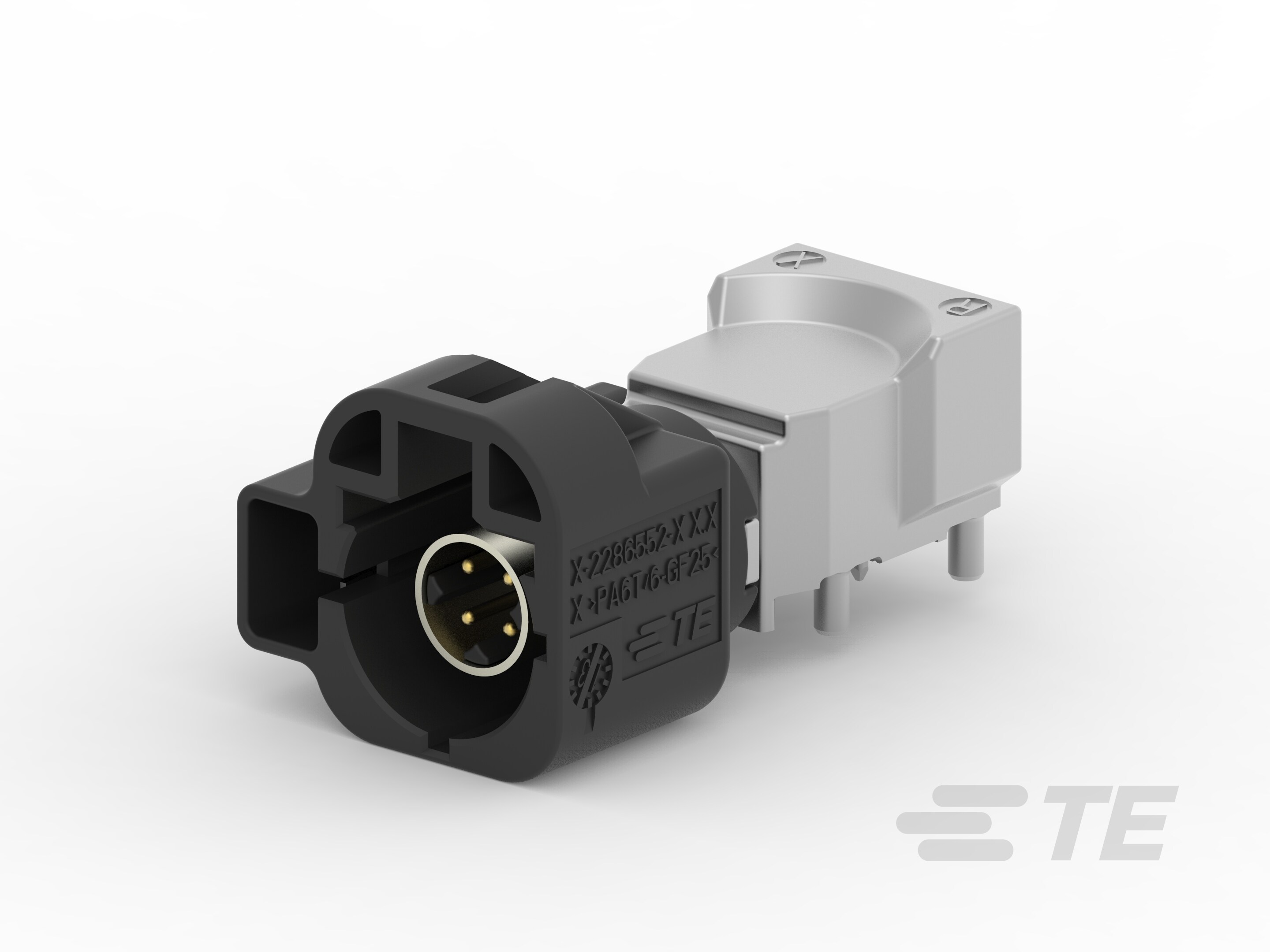

| 2286550-1 |  |
| 更多配套型号查询 | 2286550-3配套型号大全 |
三、2286550-3适用领域
泰科2286550-3连接器凭借其高频信号处理能力、机械稳定性和耐用设计，广泛应用于以下领域：
1. 通信与高速数据传输：工作频率范围0至3000MHz及100Ω阻抗支持高频信号完整性，适用于路由器、基站内部等通信设备的板对板连接，2mm间距与金电镀端子确保低衰减和抗干扰性能，保障高速数据的稳定传输。
2. 工业自动化系统：宽工作温度范围-40℃至105℃结合屏蔽特性，可适应工厂环境的高温和振动条件，6位双行布局与板支座设计简化PCB水平安装，支持控制模块和传感器的可靠连接。
3. 汽车电子控制单元：水平安装方式与通孔焊接固定便于集成到车载ECU或线束接口中，耐受温度波动和机械应力，2.5A电流承载能力适配信号处理电路，提升行车系统的稳定性和安全性。
4. 医疗诊断仪器：金电镀端子和精确对接机制（.6mm插针直径）确保低电阻接触，适用于医疗设备内部的信号传输场景，如监测仪器或分析系统，避免数据失真。
5. 消费电子与计算设备：线到板/板对板灵活连接方式适配紧凑布局，支持回流焊工艺简化组装，应用于智能家电或计算机主板，蓝壳体便于快速识别和维护。
该连接器通过高可靠性组件、宽温性能和紧凑结构，确保在严苛场景下实现长期稳定运行，蓝色外壳进一步增强安装辨识度。
四、2286550-3常见问题与解决方案
1. PCB安装应力导致端子变形
问题：水平焊接安装时，机械应力集中可能使0.6mm直径接合插针偏移，引发接触电阻上升（最大电流2.5A工况下风险显著）。
方案：
