泰科TE2287906-3线到板高频连接器50Ω现货
泰科2287906-3是一款单针（1位）射频板装连接器，采用50Ω阻抗设计，支持0-6GHz高频信号传输。主体材料为玻璃纤维增强聚酰胺（PA GF），具有耐高温特性（工作温度范围-40°C至105°C）。该连接器采用边缘安装方式，通过通孔焊接固定于PCB板，安装高度5mm。其中心端子及接触件均采用镀金处理（Au），确保高可靠性信号传输；外部端子镀锡（Sn），壳体为信号蓝色。符合SAE/USCAR-17标准及UL 94V-1/V-2阻燃等级，适用于工业信号传输场景，典型应用如汽车电子、精密仪器等需高频连接的电路系统。
一、2287906-3中文手册
| 分类 | 详情 |
|---|---|

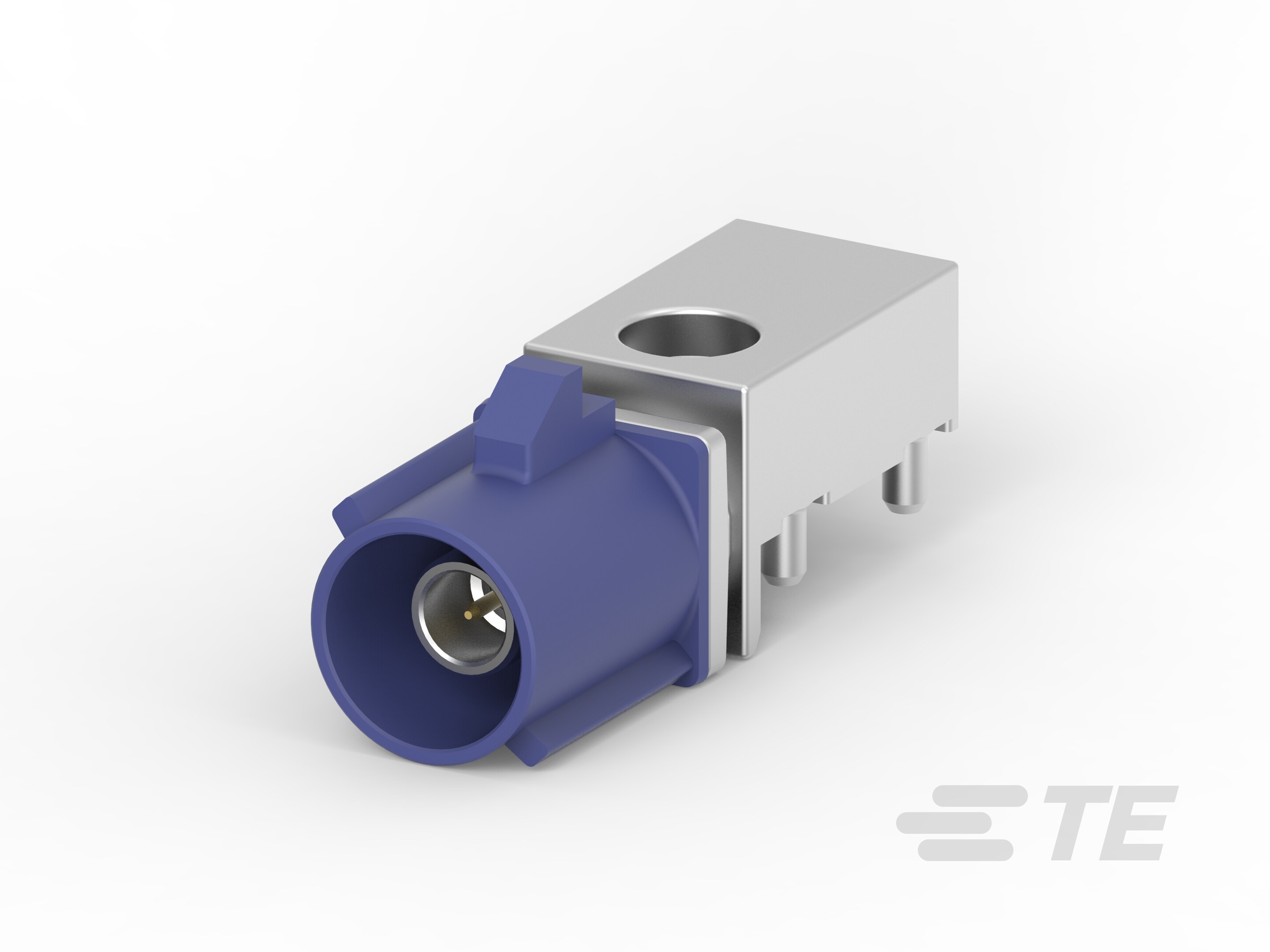

| 产品图 |  |
| 产品型号 | 2287906-3 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | C |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 信号蓝 |
| 连接器高度 | 5mm[.197in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 7.5mm[.295in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Tray |
| 电介质材料 | PCT |
| 采购入口 | 2287906-3现货 |
| 原厂手册 | 2287906-3数据手册.PDF |
二、2287906-3配套型号
| 配套型号 | 产品图 |
|---|---|
| 2272519-3 | 暂无 |
| 2474533-1 | 暂无 |
| 2474535-1 | 暂无 |
| 更多配套型号查询 | 2287906-3配套型号大全 |
三、2287906-3适用领域
1. 高频通信与射频系统
50Ω阻抗特性与0-6000MHz工作频宽，精准匹配射频信号传输要求，适用于基站设备、天线模块及射频电路板间的线对板连接，有效保障高频信号完整性。
2. 汽车电子控制单元
符合SAE/USCAR-17标准，通孔焊接提供稳定板载安装，1A电流承载能力适配车载传感器、控制模块的低压信号传输，键控代码C结构防止端子错配。
3. 工业控制设备
PA GF材质壳体（耐温-40℃~105℃）与UL 94V-1/V-2阻燃等级，耐受工厂环境温度波动及电气风险；边缘安装设计优化PCB空间利用率，适用于PLC、电机控制器等设备。
4. 精密仪器内部布线
金层电镀端子接触面（插针直径0.51mm）确保低电阻连接，降低信号衰减；信号蓝壳体便于设备内部线束快速识别，支持医疗检测仪、测试设备的板级信号传输。
5. 户外电子装置
宽温域适应性（-40℃~105℃）结合锡镀层焊尾，抵御温湿度变化对焊接可靠性的影响，满足太阳能控制器、环境监测仪等户外设备的长期稳定运行。
该连接器通过高频适配设计、工业级材料选择及标准认证，为信号传输场景提供精准可靠的板载连接解决方案，其鲜明的壳体配色进一步提升设备维护效率。
四、2287906-3常见问题与解决方案
1. PCB安装松动或脱焊
问题：在边缘安装和焊尾固定方式下，PCB焊接点易受振动或机械应力影响，导致连接器不稳定或脱落。
方案：确保焊接工艺符合IPC标准，使用高强度焊锡填充；增加外部应力消除附件（如固定支架或胶粘剂）分散载荷；定期进行视觉或红外检查以预防脱焊。
2. 端子接触氧化或污染
问题：金电镀插针端子可能在潮湿或污染环境中氧化、积尘，增大接触电阻，引发信号衰减或间歇性故障。
方案：操作时佩戴防静电手套；每季度使用无纺布和电子专用清洁剂维护端子表面；在恶劣环境中应用三防涂层保护；必要时按规范更换端子。
3. 外壳材料变形或阻燃性不足
问题：PA GF材质在高温（>100°C）或机械冲击下易变形，加之UL 94V-1阻燃等级局限，在过载或化学暴露场景中可能导致结构失效。
方案：严格控制工作环境温度在-40至105°C范围内；避免强酸/碱接触；定期执行外壳完整性测试；在高温或高防火需求应用中更换为合金材质组件。
4. 键控对准偏差或误插
问题：键控代码C若未与公端配对准确，易因PCB布局错误或人工操作失误造成连接不稳定或电路损坏。
方案：安装前核验公母端键控代码及端子序列；使用专用对准工具（如导向销）辅助定位；在PCB设计阶段采用防误插结构优化。
5. 高频信号损耗或阻抗失配
问题：在0-6GHz工作频率和50Ω阻抗下，电缆过长、端子接触不佳或外部干扰可能引发信号反射、噪声或衰减，影响传输质量。
方案：优化PCB走线为最短路径；确保端子清洁无损伤；在信号线周边增加屏蔽层或接地隔离；定期使用VNA测试仪校准阻抗连续性。
