泰科TE 2287906-4 50Ω高频线到板连接器现货

泰科2287906-4是一款单通道线到板连接器，专为印刷电路板设计。主体采用聚酰胺玻璃纤维（PA GF），具备50Ω阻抗，工作频率范围0-6000MHz，支持高速信号传输。端子插针镀金保障低接触电阻和抗腐蚀性，外部焊尾镀锡增强通孔焊接稳定性。安装方向为PCB边缘且前端面板固定，工作温度适应-40°C至105°C严苛环境，符合UL 94V-1/V-2阻燃标准及SAE/USCAR-17兼容性。适用于工业自动化、高密度电子设备等场景，提供紧凑（尺寸24.5×7.5×5mm）、可靠的信号连接方案。

一、2287906-4中文手册

分类	详情

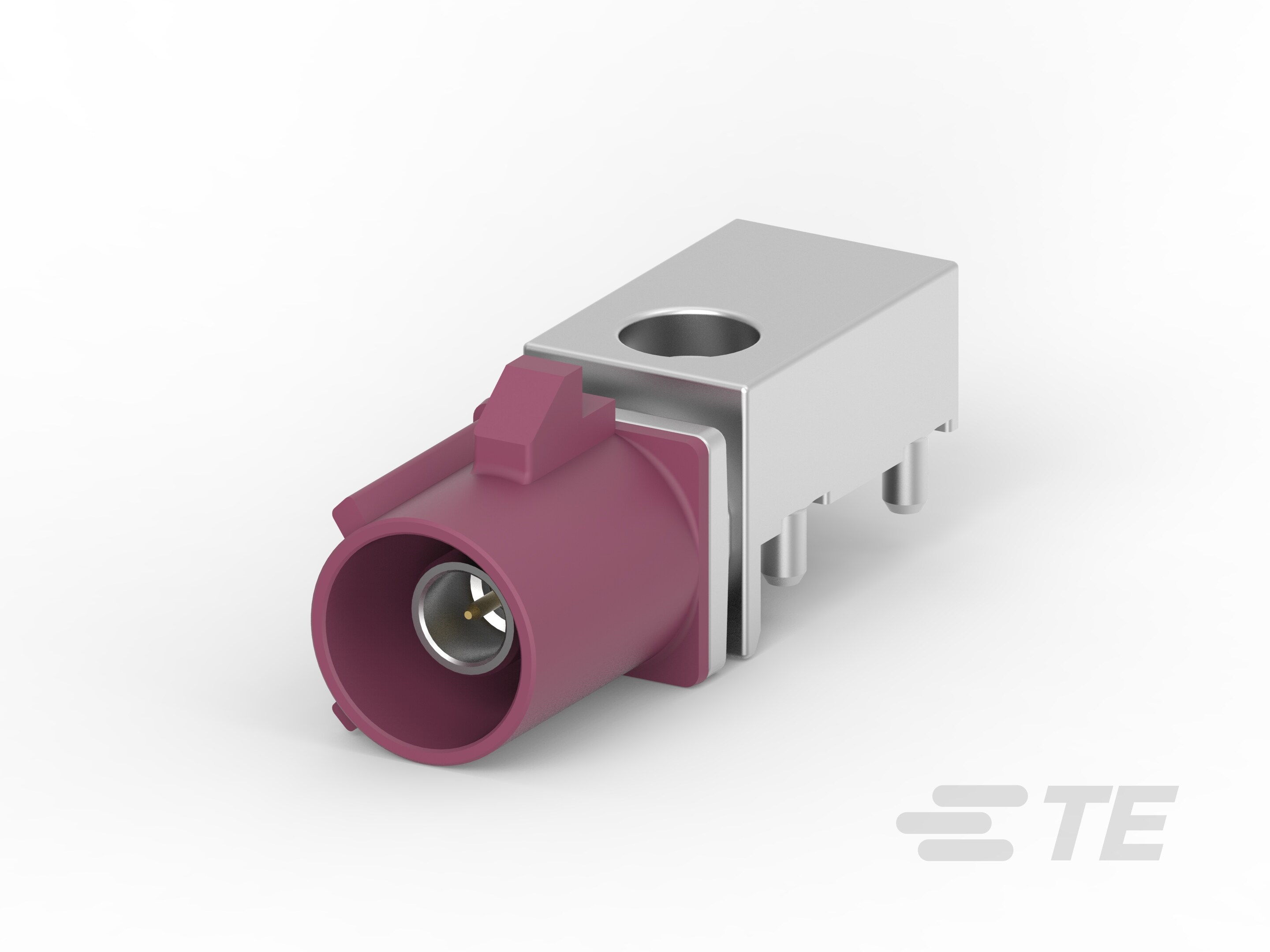

产品图
产品型号	2287906-4
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	D
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	酒红紫
连接器高度	5mm[.197in]
产品长度	24.5mm[.965in]
产品宽度	7.5mm[.295in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	2287906-4现货
原厂手册	2287906-4数据手册.PDF

二、2287906-4配套型号

三、2287906-4适用领域

泰科2287906-4连接器凭借其高频传输能力、信号稳定性和宽温适应特性，广泛应用于以下领域：

1. 通信与数据传输系统：50Ω阻抗设计支持0-6000MHz高频信号传输，减少信号衰减与干扰，适用于路由器、基站等设备的线到板连接需求，确保高速数据通信的可靠性。

2. 汽车电子与控制单元：符合SAE/USCAR-17标准，金镀层端子提升导电性并抗腐蚀，适用于车载ECU、传感器接口等场景，保障行车环境下的稳定信号传输。

3. 工业自动化与机械控制：PA GF材料壳体（耐温范围-40°C至105°C）及PCB边缘安装设计适应工厂设备的高振动环境，支持传感器与控制模块间的精准信号传递。

4. 医疗仪器与诊断设备：酒红紫壳体便于识别，通孔焊接端接增强抗机械应力能力，适用于内部PCB布线场景，确保医疗设备消毒和维护流程中的连接可靠性。

5. 测试与精密仪器应用：单点连接结构与1位布局（插针直径0.51mm）优化空间利用率，适用于实验室仪表、数据中心测试模块等场景，平衡高频性能与安装密度。

该连接器通过高频兼容设计、宽温适应及耐压端子电镀，实现恶劣环境下的长期稳定信号传递，同时壳体颜色提升工业视觉辨识度。

四、2287906-4常见问题与解决方案

1. 焊尾固定力不足

问题：单焊尾PCB安装结构在机械振动或插拔受力时易松动，导致信号中断。

方案：增加辅助支撑结构（如支架或固定胶），确保插拔力作用于焊点轴向，避免侧向应力。

2. 高频信号衰减

问题：6000MHz高频应用下，阻抗突变（非连续50Ω）或端子氧化造成信号反射。

方案：严格控制PCB走线阻抗匹配，使用专用接点清洁剂维护镀金端子表面，定期检测VSWR参数。

3. 端子插拔损伤

问题：0.51mm镀金插针(Pin)直径细小，错位插拔易导致弯曲或镀层磨损。

方案：采用对准导槽工具辅助对接，单孔位操作时施加轴向力≤1N，禁止侧向摇动。

4. 高温环境变形

问题：PA GF材质外壳在>105°C持续工作温度下软化变形，影响端子对位精度。

方案：高温场景（>80°C）强制增加散热结构，或更换金属外壳兼容型号（如适用）。

5. 焊点开裂

问题：通孔焊接端在温度循环（-40~105°C）下因CTE不匹配产生应力裂纹。

方案：采用柔性焊锡合金（如SnAgCu），PCB焊盘增加应力释放槽设计。

注： 本文由AI生成，已人工审核。
