泰科TE2287906-5高频线到板信号连接器现货

泰科2287906-5是一款单孔位（1位）射频信号连接器，专为边缘安装的印刷电路板设计，阻抗为50Ω，工作频率范围覆盖0至6000MHz，适用于高频信号传输场景。其端子采用插针结构，中心接触件及端子接触部分均采用金（Au）镀层，确保低接触电阻和耐腐蚀性，外部端子镀锡（Sn）便于焊接。连接器主体采用玻璃纤维增强尼龙（PA GF），具备UL 94V-1/V-2阻燃等级，支持-40℃至105℃宽温工作环境，符合SAE/USCAR-17标准。物理尺寸紧凑（长24.5mm×宽7.5mm×高5mm），通过通孔焊接方式固定于PCB，并带有接合固定结构，前端面板安装设计适用于信号传输类工业设备。

一、2287906-5中文手册

分类	详情

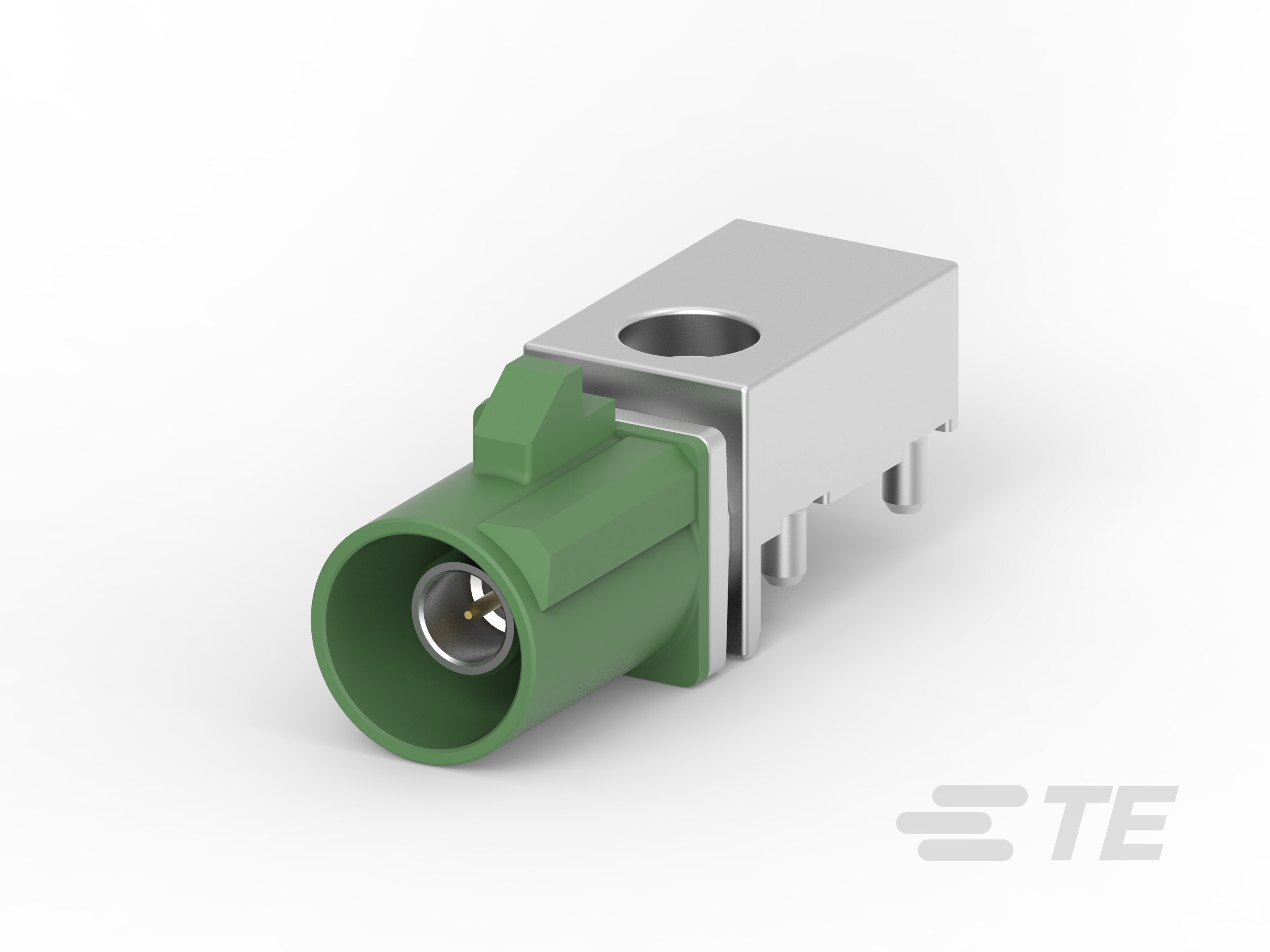

产品图
产品型号	2287906-5
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	E
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	叶绿色
连接器高度	5mm[.197in]
产品长度	24.5mm[.965in]
产品宽度	7.5mm[.295in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	2287906-5现货
原厂手册	2287906-5数据手册.PDF

二、2287906-5配套型号

三、2287906-5适用领域

泰科2287906-5连接器凭借其高可靠性、宽温适应能力及出色的信号传输性能，广泛应用于以下领域：

1. 工业自动化与机械控制：PA GF材质外壳（耐温-40℃至105℃）及通孔焊接PCB安装适应工厂设备、传感器接口等高振动环境，确保工业机械控制链路的稳定连接，单行单位布局简化密集布线与维护流程。

2. 汽车电子系统：键控代码E结合中心端子金电镀设计防止误插并降低接触电阻，支持车载ECU、线束接口等关键模块，焊尾固定机制增强抗振动能力，保障行车信号完整性与可靠性。

3. 户外能源设备：工作温度范围宽（-40℃至105℃）及叶绿色外壳适应太阳能控制器、风力发电机组等户外场景，便于环境快速识别，边缘安装方式优化紧凑电缆布局，抵抗温度波动影响。

4. 医疗仪器与设备：玻璃纤维增强尼龙材料耐化学腐蚀性适配医疗设备内部布线，单行单位设计与前端板安装简化消毒操作，支持信号传输模块的稳定运行，降低故障风险。

5. 通信与数据传输：阻抗50Ω及工作频率0-6000MHz支持高速数据传输需求，如路由器或基站内部信号传输，板安装特性平衡空间效率与抗干扰性能，确保低衰减信号完整性。

该连接器通过键控机制、宽温兼容性及紧凑结构，在复杂应用场景中实现长期稳定连接，叶绿色外壳进一步提升工业环境的视觉辨识度。

四、2287906-5常见问题与解决方案

1. 安装松动或脱落

问题：仅依赖单排焊尾固定，振动环境下焊点易疲劳开裂。

方案：在PCB焊点处补强环氧胶固定，或增加金属支架分担应力（如TE 1-2196296-1）。

2. 端子接触不良

问题：Φ0.51mm镀金插针表面积小，易因污染/氧化增大接触电阻。

方案：
