泰科TE 3-2287906-2线到板连接器50Ω高频信号现货

泰科3-2287906-2是一款单针线对板连接器，采用边缘安装方式固定在PCB上，适用于信号传输（阻抗50Ω）。其插针端子直径为0.51mm，表面镀金以保证接触可靠性，额定电流为1A。主体采用PA GF（玻纤增强尼龙）材料，壳体呈粉橙色，工作温度范围覆盖-40°C至105°C，支持0-6000MHz频率。该连接器通过通孔焊接与焊尾双重固定，符合UL 94V-1/V-2阻燃标准及SAE/USCAR-17机构兼容要求。电介质使用PCT材料，整体尺寸为24.5mm×7.5mm×5mm，属于紧凑型板装前端密封连接器。

一、3-2287906-2中文手册

分类	详情

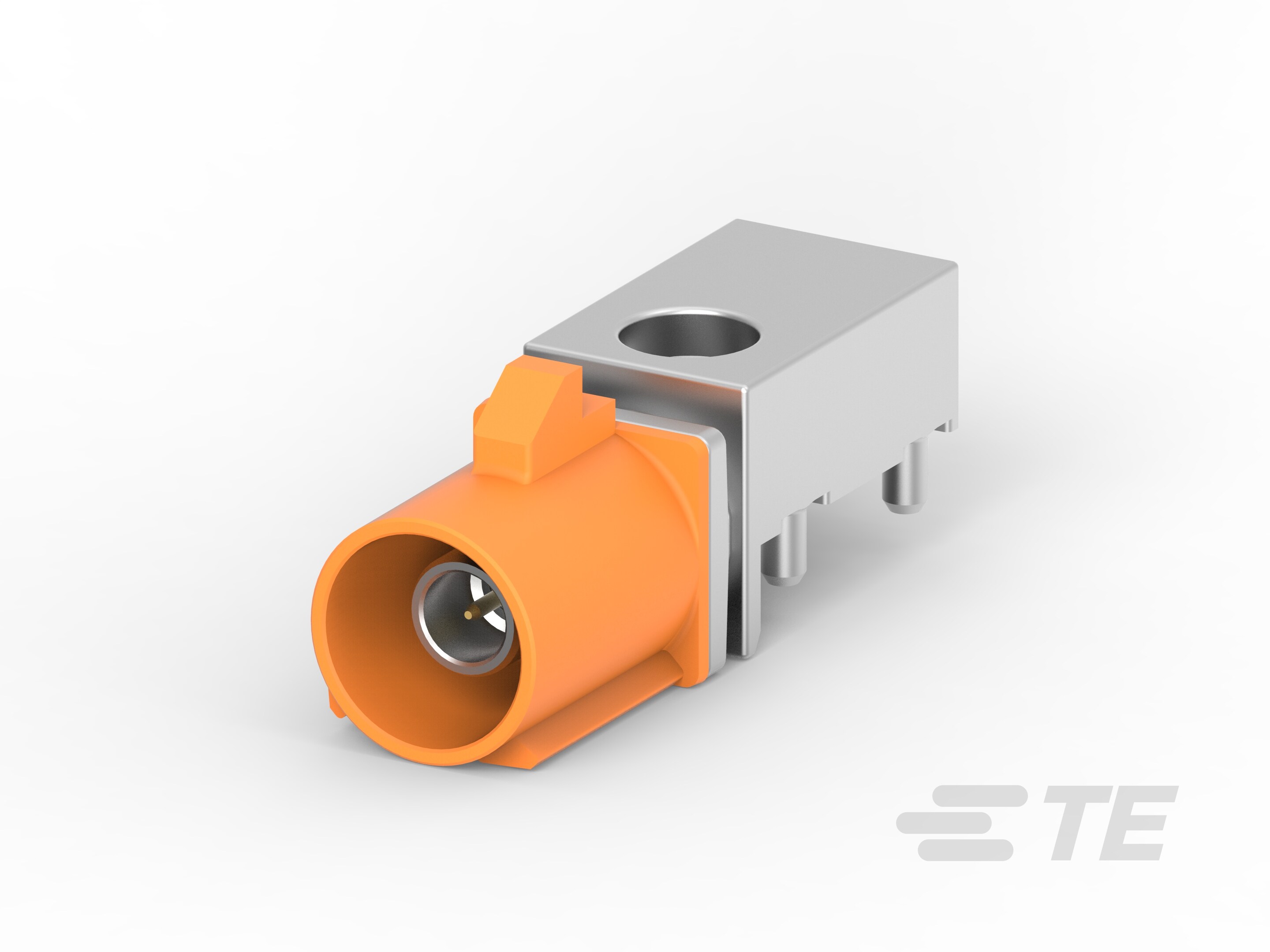

产品图
产品型号	3-2287906-2
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	M
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	粉橙色
连接器高度	5mm[.197in]
产品长度	24.5mm[.965in]
产品宽度	7.5mm[.295in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	3-2287906-2现货
原厂手册	3-2287906-2数据手册.PDF

二、3-2287906-2配套型号

三、3-2287906-2适用领域

泰科3-2287906-2连接器通过其高频性能、耐候特性与紧凑设计，适配以下专业领域：

1. 高频通信与射频系统

6GHz工作频宽（0-6000MHz）与50Ω阻抗匹配，满足基站设备、微波模块等射频电路信号传输需求。金镀层端子（中心接触件）确保高频信号低损耗传输，通孔焊接（PCB端接方法）增强电路板连接稳定性。

2. 汽车电子控制系统

符合SAE/USCAR-17行业标准，板载式安装（PCB安装方向：边缘）适用于车载ECU控制板。键控代码M机制防止误插，粉橙色壳体在引擎舱内提供高辨识度，-40°C至105°C宽温域适应严苛工况。

3. 工业仪器与精密设备

PA GF材质壳体（UL 94V-1/V-2阻燃）耐受105°C高温环境，24.5×7.5mm微型化尺寸（高度5mm）适配仪器仪表内部紧凑空间。焊尾固定（PCB安装固定类型）有效抵御机械振动，保障板端连接可靠性。

4. 医疗检测设备弱电信号传输

金镀层接触件实现低电阻信号传输（端子额定电流1A），适用于生命体征监测设备等精密信号电路。可维修结构简化设备维护流程，无铅化电镀（锡镀层）符合医疗环保标准。

5. 微型化消费电子产品

1位单行布局（通孔焊接）优化PCB空间利用率，0.51mm接合插针直径支持精密线束连接。7.5mm超窄宽度适配可穿戴设备内部架构，高频特性满足智能终端数据传输需求。

该连接器以高频性能与耐候特性为核心，通过金镀层端子、宽温域材料及行业合规设计，确保在微电子系统中实现高精度、抗干扰的持久连接。粉橙色壳体同步提升工业场景的视觉识别效率。

四、3-2287906-2常见问题与解决方案

1. 焊接点应力开裂

问题：边缘安装的焊尾结构在机械振动下易导致焊点疲劳断裂。

方案：采用应变释放支架分担线缆应力，焊接后增加加固胶（如硅橡胶），避免焊点直接受力。

2. 高温环境性能劣化

问题：PA GF（玻纤增强尼龙）外壳在持续105°C高温时机械强度下降。

方案：工作温度超过90°C时建议升级金属外壳型号，或强制风冷确保壳体温度≤85°C。

3. 焊点导电性衰减

问题：锡镀层焊尾在潮湿环境(-40~105°C循环)易产生晶须，导致接触电阻升高。

方案：焊接后清洗助焊剂残留，涂覆防氧化涂层，定期用微欧计监测接触电阻（建议≤10mΩ）。

4. 高频信号失真

问题：非屏蔽设计在>3GHz频段易受电磁干扰，阻抗波动超出50Ω±5%公差。

方案：布线时增加接地铜箔包裹，信号路径长度≤1/4波长（6GHz对应12.5mm），避免直角走线。

5. 插针微动磨损

问题：0.51mm金镀层插针反复插拔易磨损，暴露底层镍导致接触失效。

方案：使用对准导套限制插拔偏移量，插拔寿命＞500次后需更换连接器。
