泰科TE 4-2287906-0线到板6GHz射频连接器现货

泰科4-2287906-0是一款用于PCB边缘安装的单通道（1位）射频信号连接器，具备50Ω阻抗特性，支持高达6GHz工作频率（0-6000 MHz）。该连接器采用线对板系统设计，中心插针端子及接触部均镀金（Au），外部端子镀锡（Sn），确保稳定传输及焊接可靠性。主体采用水蓝色玻纤增强尼龙（PA GF），符合UL 94V-1/V-2阻燃等级。其前端面板安装方式与PCB通过通孔焊接固定，并配备接合定位销（直径0.51mm）。适用温度范围宽达-40°C至105°C，满足工业环境要求。该产品兼容SAE/USCAR-17标准，专为高精度信号应用设计。

一、4-2287906-0中文手册

分类	详情

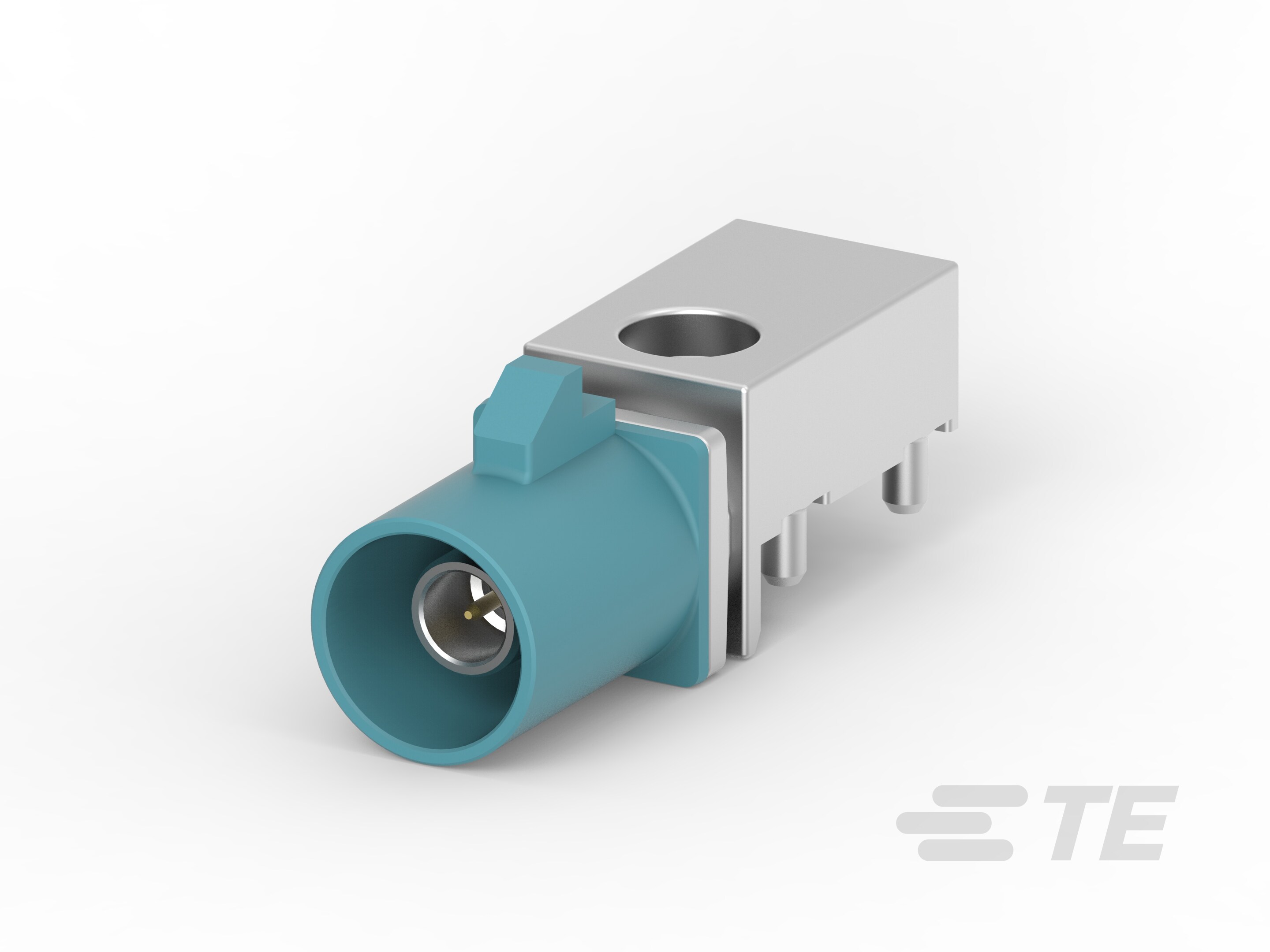

产品图
产品型号	4-2287906-0
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	Z
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	水蓝色
连接器高度	5mm[.197in]
产品长度	24.5mm[.965in]
产品宽度	7.5mm[.295in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	4-2287906-0现货
原厂手册	4-2287906-0数据手册.PDF
