泰科TE 5-2287906-1 50Ω高频连接器板端焊接现货
泰科5-2287906-1是一款单孔位线到板连接器，专为印刷电路板设计，阻抗标准为50Ω，适用于0-6000MHz的高频信号传输。主体采用聚酰胺玻璃纤维增强材料（PA GF），结合电介质PCT材料，确保高频稳定性；端子接触部镀金（Au）以提高导电性，外部端子镀锡（Sn）以增强耐腐蚀性。安装方式为边缘前端板安装，通过通孔焊接固定，具备焊尾和接合固定特性。尺寸为24.5mm×7.5mm×5mm，工作温度范围-40°C至105°C，符合UL 94V-1/V-2阻燃等级及SAE/USCAR-17标准，适用于汽车电子信号电路等场景。
一、5-2287906-1中文手册
| 分类 | 详情 |
|---|---|

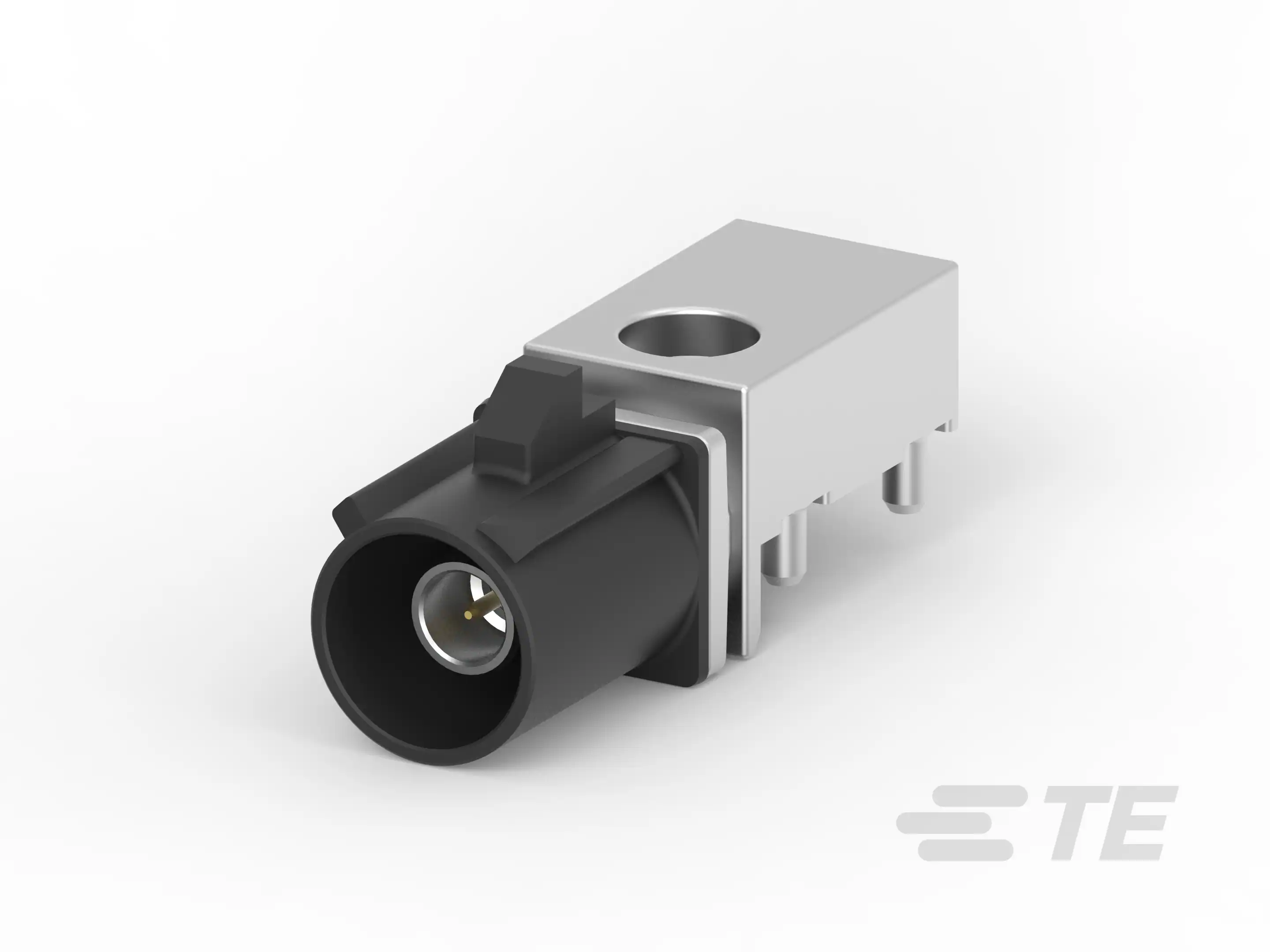

| 产品图 |  |
| 产品型号 | 5-2287906-1 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | A |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 乌黑色 |
| 连接器高度 | 5mm[.197in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 7.5mm[.295in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Reel |
| 封装数量 | 1600 |
| 电介质材料 | PCT |
| 采购入口 | 5-2287906-1现货 |
| 原厂手册 | 5-2287906-1数据手册.PDF |
二、5-2287906-1配套型号
| 配套型号 | 产品图 |
|---|---|
| 2272519-1 | 暂无 |
| 2474535-1 | 暂无 |
| 2474533-1 | 暂无 |
| 更多配套型号查询 | 5-2287906-1配套型号大全 |
三、5-2287906-1适用领域
泰科5-2287906-1连接器凭借其精密信号传输特性、工业级防护及紧凑设计，主要应用于以下专业领域：
1. 工业自动化控制
采用通孔焊接（THT）及焊尾固定方式，确保PCB边缘安装的机械稳定性，PA GF材质壳体（耐温-40℃至105℃）符合UL 94V-1/V-2阻燃标准，适应工业设备的高温环境。
7.5mm紧凑宽度与1位单行布局支持传感器、控制器等精密信号传输（阻抗50Ω），保障设备内部电路连接的可靠性。
2. 汽车电子系统
键控代码A与精确插针设计（直径0.51mm）防止车载PCB接口误插，镀金端子接触部提升导电稳定性。
符合SAE/USCAR-17标准，适用于ECU模块、车载仪表等需抗振动场景，锡镀层焊尾强化端接耐久性。
3. 通信与数据设备
0-6000MHz工作频率覆盖主流射频信号范围，50Ω阻抗匹配优化高频数据传输，支持基站、路由器等设备的线对板信号连接。
通孔焊接结构保障信号完整性，板安装方式适配紧凑机箱布局。
4. 医疗设备内部连接
THT工艺简化维修流程，镀金接触件抵御氧化，确保医疗仪器（如监护设备）内部弱电流信号（额定1A）传输的长期稳定性。
阻燃壳体降低设备内部短路风险，符合医疗电气安全要求。
5. 消费电子产品
24.5mm小型化长度与低剖面高度（5mm）优化空间利用率，适用于智能家居控制板、便携设备等对尺寸敏感的PCB连接场景。
该连接器通过精密阻抗控制、工业级耐温与防护认证（UL/SAE），在复杂电子系统中实现高可靠性信号传输，乌黑色外壳增强设备内部辨识度与专业质感。
四、5-2287906-1常见问题与解决方案
1. 焊接安装稳定性不足
问题：边缘焊接式PCB安装易因机械振动导致焊点疲劳，焊尾固定强度有限。
方案：增设辅助固定点（如支撑柱/卡槽），焊接后使用环氧树脂加固焊盘，避免外力直接作用于连接器主体。
2. 端子接触电阻异常
问题：Φ0.51mm镀金插针表面积小，长期暴露于高湿环境（≤105℃）易氧化，导致信号传输衰减。
方案：焊接后使用非腐蚀性防氧化涂层覆盖端子，定期用无水乙醇清洁接触面，并监测工作环境湿度（建议≤60%RH）。
3. 外壳结构应力失效
问题：PA GF材质（尼龙玻纤）在连续高温（>90℃）或强机械冲击下易发生塑性变形。
方案：避免超过105℃的持续工作温度，冲击环境加装缓冲支架；选用替代型号时优先考虑金属屏蔽外壳版本。
4. 键控匹配错误
问题：键控代码A型端子需严格匹配对应公端，错位插接可能引发端子弯折。
方案：安装前使用标尺校验公/母端插针同轴度，配合专用导向夹具确保插接角度≤3°偏差。
5. 高频信号完整性下降
问题：6GHz高频工作场景中，非屏蔽设计易受电磁干扰，通孔焊接点可能形成阻抗突变。
方案：PCB设计时增加接地铜箔包围通孔，信号走线做50Ω阻抗匹配，避免平行长距离走线。
