泰科TE 5-2287906-7线到板连接器50Ω汽车信号现货

泰科5-2287906-7是一款板端安装的单排线对板射频连接器，中心采用插针端子设计。其关键特性包括50Ω阻抗标准、支持最高6GHz工作频率及1A最大工作电流。外壳为蓝灰色耐高温PA GF材料，具有通孔焊接固定方式，安装方向为PCB边缘。核心端子接触部分采用金(Au)电镀确保高可靠性信号传输，外部端子电镀锡(Sn)。该连接器适用于-40至105°C工业温度范围，满足UL 94V-1/V-2阻燃等级与SAE/USCAR-17标准兼容性要求。紧凑型设计尺寸为24.5×7.5×5mm，专为信号电路的高频连接需求设计。

一、5-2287906-7中文手册

分类	详情

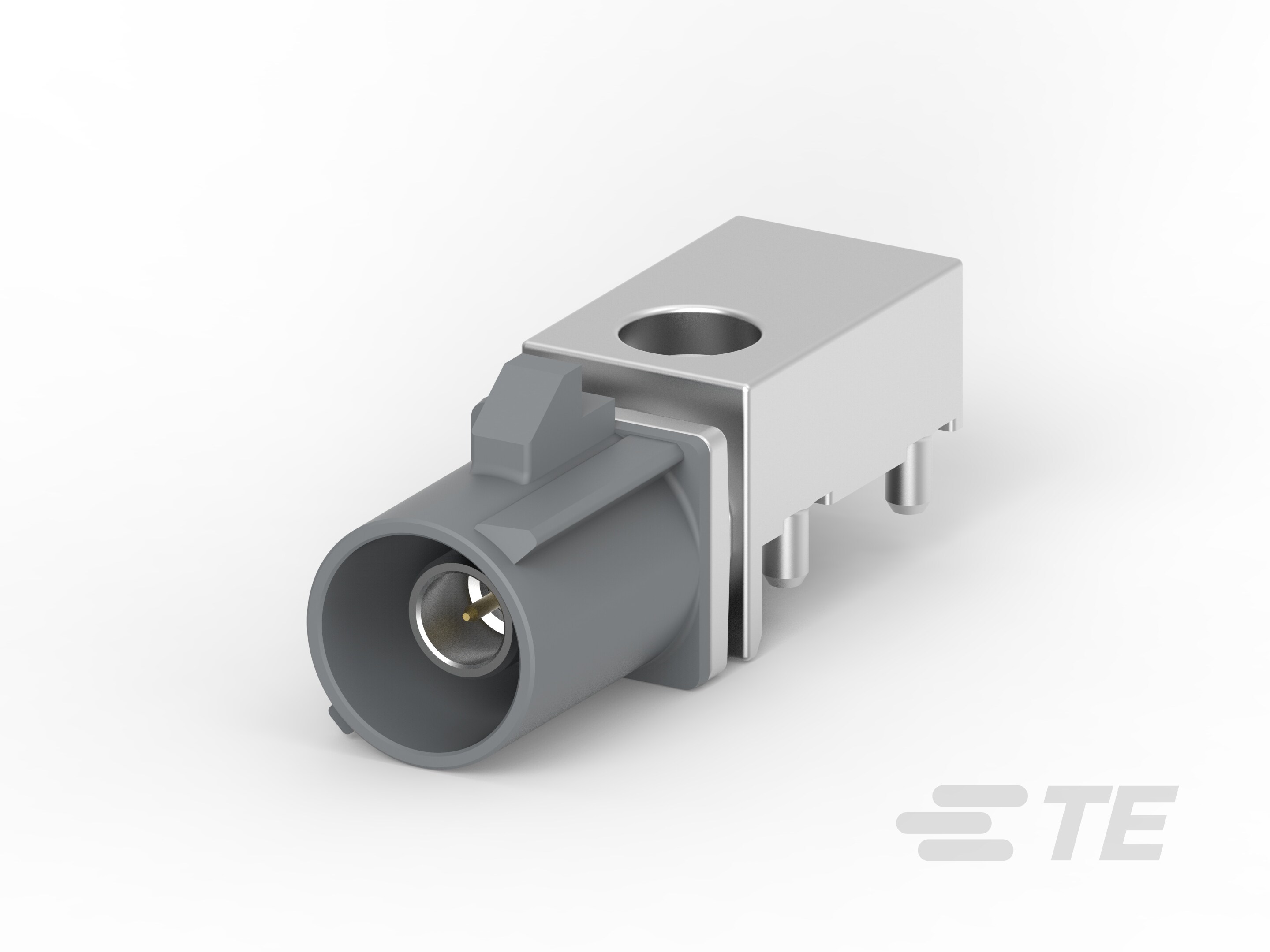

产品图
产品型号	5-2287906-7
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	G
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	蓝灰色
连接器高度	5mm[.197in]
产品长度	24.5mm[.965in]
产品宽度	7.5mm[.295in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Reel
封装数量	1600
电介质材料	PCT
采购入口	5-2287906-7现货
原厂手册	5-2287906-7数据手册.PDF

二、5-2287906-7配套型号

三、5-2287906-7适用领域

泰科5-2287906-7连接器凭借其高频稳定性、耐温特性及可靠安装设计，广泛应用于以下领域：

1. 汽车电子系统：键控代码G机制结合端子精准对准功能（插针直径0.51mm），有效防止误插，适用于车载ECU、传感器及线束接口等场景，确保车载通信与控制系统的信号可靠性，并符合SAE/USCAR-17汽车电气标准。

2. 工业自动化控制：PA GF主体材料（工作温度范围-40°C至105°C）与PCB边缘安装设计（通孔焊接），适用于工厂设备、机床等高振动环境，支撑传感器或控制器信号链路的稳定连接，其阻燃等级UL 94V-1/V-2增强安全性。

3. 通信与数据传输：0-6000 MHz工作频率范围及50Ω阻抗匹配特性，支持路由器、基站及通信设备内部的高频信号传输，1位单行布局（PCB间距设置）优化抗干扰性能，保障数据完整性。

4. 消费电子设备：线到板连接方式与小型化设计（高度5mm、长度24.5mm、宽度7.5mm），适配家用电器、便携设备等PCB主板与线缆的紧凑集成，简化装配流程并提升生产维修效率。

5. 工业仪器与监测系统：蓝灰色外壳便于工业环境识别，结合应力消除附件，适用于监测设备、仪表盘内部布线，其通孔焊接固定减少虚焊风险，确保长期运行稳定性。

该连接器通过高频性能、键控对准机制及宽温耐受能力，实现复杂应用中的稳定信号传递，满足汽车、工业及通信领域的严苛需求。

四、5-2287906-7常见问题与解决方案

1. PCB焊接点应力疲劳

问题：边缘安装型焊尾在持续机械振动下易产生裂纹，导致连接中断。

方案：
