泰科TE6-2287906-2 50Ω单路插针线对板连接器现货
泰科6-2287906-2是TE Connectivity推出的一款高性能单单位线到板连接器，专为印刷电路板边缘安装设计。其50Ω阻抗和0-6000MHz工作频率范围使其适合低电流信号应用（最大1A），中心接触件镀金确保可靠传输，外部端子镀锡增强耐久性。主体采用PA GF材料，工作温度范围覆盖-40°C至105°C，符合UL 94V-1/V-2阻燃等级和SAE/USCAR-17标准兼容。尺寸紧凑为24.5mm×7.5mm×5mm，粉橙色壳体便于识别，适用工业电子信号互联场景。
一、6-2287906-2中文手册
| 分类 | 详情 |
|---|---|

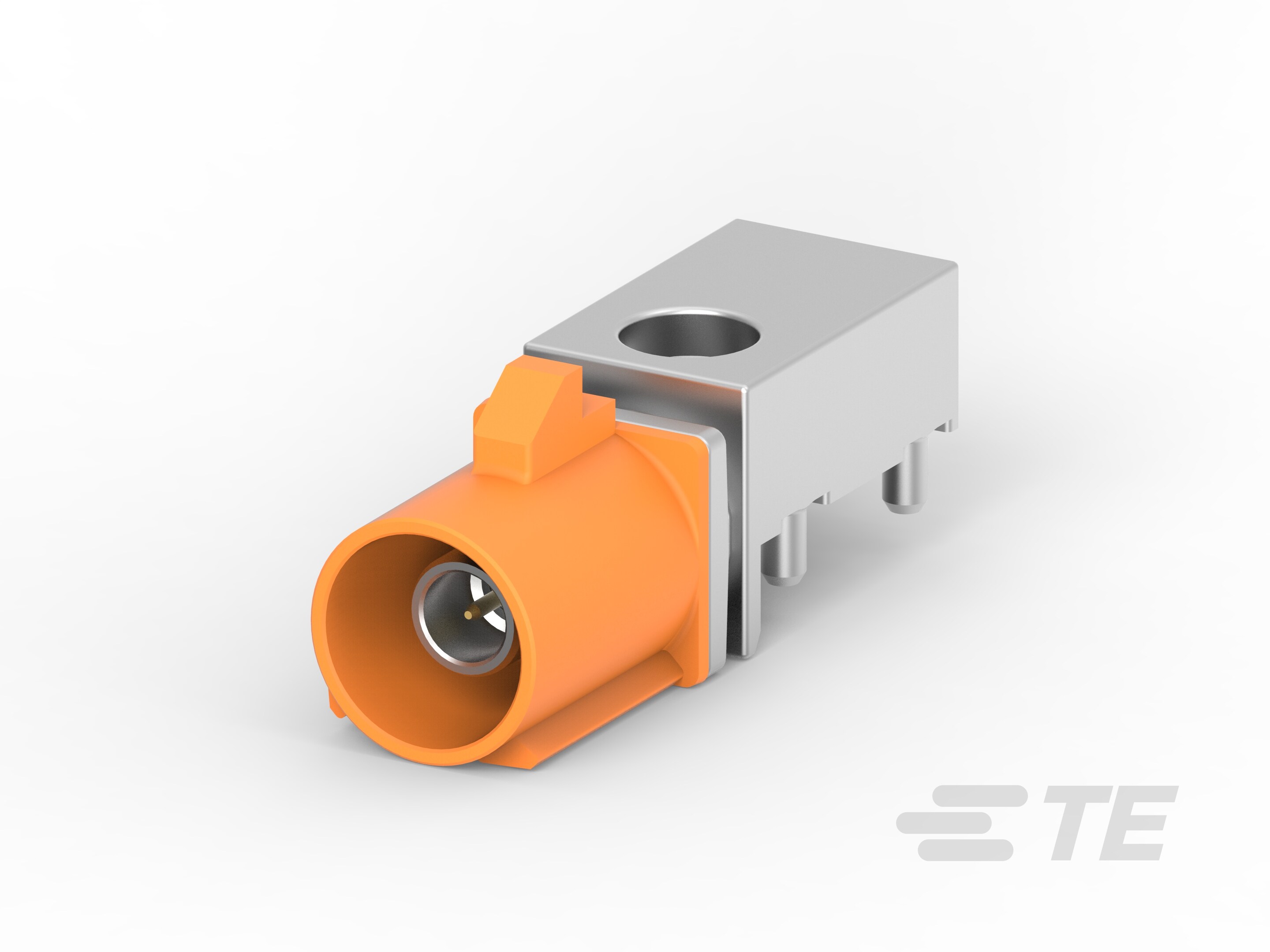

| 产品图 |  |
| 产品型号 | 6-2287906-2 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | M |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 粉橙色 |
| 连接器高度 | 5mm[.197in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 7.5mm[.295in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Reel |
| 封装数量 | 1600 |
| 电介质材料 | PCT |
| 采购入口 | 6-2287906-2现货 |
| 原厂手册 | 6-2287906-2数据手册.PDF |
二、6-2287906-2配套型号
| 配套型号 | 产品图 |
|---|---|
| 1-2272519-2 | 暂无 |
| 2474533-1 | 暂无 |
| 2474535-1 | 暂无 |
| 更多配套型号查询 | 6-2287906-2配套型号大全 |
三、6-2287906-2适用领域
泰科6-2287906-2连接器凭借其高频信号处理能力、耐温稳定性及紧凑型板装设计，适用于以下领域：
1. 信号通信与数据传输：50Ω阻抗及0-6000MHz频率范围支持射频模块和数据链路的稳定传输，PA GF主体材料（耐温-40°C至105°C）增强在路由器、基站等设备中的抗干扰性，边缘PCB安装适配紧凑电路布局。
2. 汽车电子控制系统：键控代码M与金（Au）电镀端子确保端子精准对准和低电阻接触，符合SAE/USCAR-17标准，适用于车载ECU或传感器信号接口，防止误插并提升行车安全可靠性。
3. 工业自动化与仪器设备：锡（Sn）电镀PCB固定件支持通孔焊接的牢固安装，UL 94V-1/V-2阻燃等级适应工厂机械中的高振动环境，粉橙色外壳提升工业场景的快速辨识，简化维护流程。
4. 消费电子产品内部连接：单针插针端子（额定电流1A）与1位单行布局优化手机、电脑等小型设备中的信号传输效率，24.5mm × 7.5mm紧凑尺寸适配高密度PCB设计。
5. 医疗设备与精密仪器：-40°C至105°C宽温度范围耐受消毒或极端操作环境，PCT电介质材料确保信号纯净，适用于诊断设备内部布线以减少液体渗入风险。
该连接器通过高频适应性、键控对准机制及耐温材料，在复杂电子系统中实现高可靠连接，粉橙色外壳进一步强化设备维护的可视化管理。
四、6-2287906-2常见问题与解决方案
：泰科6-2287906-2连接器
1. 安装松动或移位问题
问题：PCB边缘安装固定点不足，焊尾端接方式在振动或机械应力下可能发生位移，影响信号稳定连接。
方案：添加辅助固定装置（如卡扣或固定夹具），优化焊接工艺确保焊点强度，必要时使用支撑结构分散外部应力。
2. 密封与防护不足问题
问题：非密封设计对污染物和湿度敏感，PA GF外壳在高湿度环境（>80%RH）下易导致端子氧化或电路短路。
方案：采用硅胶密封圈封闭接口，控制环境湿度在标准范围（建议≤80%RH），并在污染风险区定期清洁端子接触面。
3. 端子接触不良问题
问题：0.51mm插针端子压接高度公差过大（±0.2~0.5mm）或氧化导致接触电阻异常，信号传输不稳。
方案：按公差规范操作压接工具，使用专用清洁剂去除氧化层，并监测端子接触部金镀层磨损状况，及时更换端子。
4. 外壳高温变形问题
问题：尼龙6/6材料在高温（≥105°C）工况下易软化变形，影响安装角度和信号完整性。
方案：确保工作温度不超过额定范围，高温场景优先选择金属外壳型号，定期检查外壳结构完整性。
5. 键控或对准偏差问题
问题：键控代码M未与公端精确匹配时，会导致错位和不稳定连接，尤其在高频（≤6000MHz）应用中引发信号衰减。
方案：组装前核对两端键控码与端子排列序列，使用对准辅助工具精确定位，避免因错配造成性能劣化。
