泰科TE 7-2287906-0线板金插针50Ω连接器现货
泰科电子7-2287906-0是一款单位数、50Ω阻抗的高频线对板连接器，采用水蓝色PA GF材质壳体。其关键特性包括：金镀层插针端子（直径0.51mm）确保高频信号完整性，锡镀PCB焊尾提供可靠的通孔焊接固定，工作频率覆盖0-6000MHz。适用于-40℃至105℃严苛环境，符合UL 94V-1/V-2阻燃标准及SAE/USCAR-17规范。5mm超薄高度与边缘安装设计优化PCB空间利用，主要应用于工业控制、通信模块等精密设备的信号传输场景。其结构虽未集成密封功能，但精密制造工艺保障了在复杂工况下的电气稳定性。
一、7-2287906-0中文手册
| 分类 | 详情 |
|---|---|

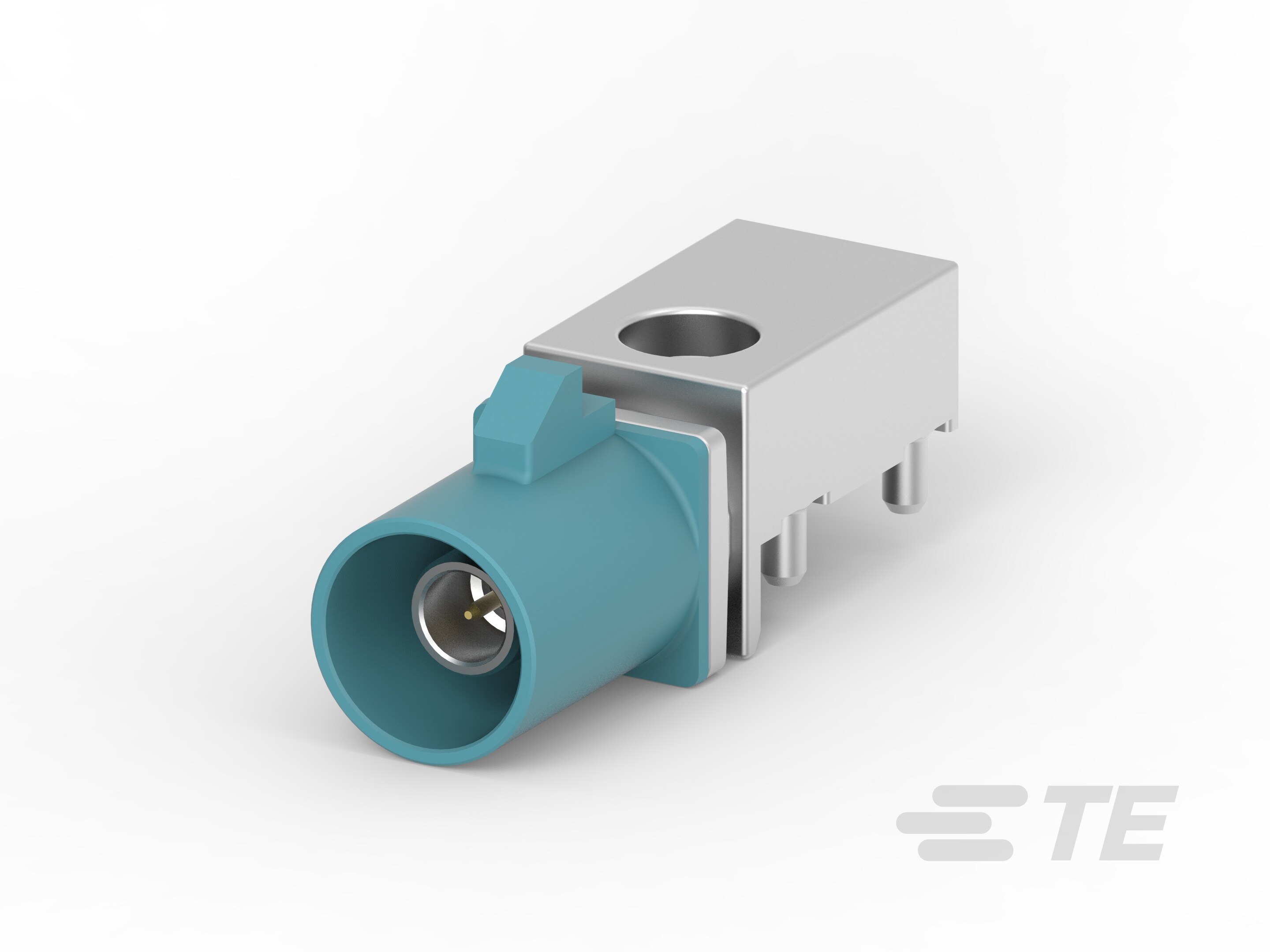

| 产品图 |  |
| 产品型号 | 7-2287906-0 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | Z |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 水蓝色 |
| 连接器高度 | 5mm[.197in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 7.5mm[.295in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Reel |
| 封装数量 | 1600 |
| 电介质材料 | PCT |
| 采购入口 | 7-2287906-0现货 |
| 原厂手册 | 7-2287906-0数据手册.PDF |
二、7-2287906-0配套型号
| 配套型号 | 产品图 |
|---|---|
| 2-2272519-0 | 暂无 |
| 2474533-1 | 暂无 |
| 2474535-1 | 暂无 |
| 更多配套型号查询 | 7-2287906-0配套型号大全 |
三、7-2287906-0适用领域
泰科7-2287906-0连接器作为线到板通孔焊接型组件，凭借其高频性能、稳定接触界面及宽温域适应性，主要服务于以下专业领域：
1. 高频通讯设备
支持0-6000MHz工作频率与50Ω阻抗匹配，适配基站滤波器、射频模块等精密电路的信号传输场景。金接触端子结合通孔焊接工艺保障高频信号完整性，降低衰减与失真风险。
2. 工业控制单元
PA GF玻纤增强壳体（耐温-40℃至105℃）配合锡固定焊尾，耐受工厂环境机械应力与温变冲击。1位单点连接模式适用于PLC控制器、传感器接口板等空间受限场景下的精准线路对接。
3. 车载电子模块
符合SAE/USCAR-17行业规范，键控代码Z结构防止接口误插。金（Au）-锡（Sn）复合电镀层增强车载ECU电源管理单元的抗氧化能力，确保长期电流传输稳定性（1A/250V）。
4. 医疗设备内部接线
前端板装方式适配监护仪、诊断设备内部线束布局，水蓝色外壳便于维护识别。通孔焊接工艺保障连接强度，减少设备移动时的接触失效风险。
5. 精密测量仪器
φ0.51mm插针端子与金层接触界面实现低阻抗连接，支撑示波器、频谱分析仪等设备的微电流信号采集，6GHz带宽满足高速数据采样需求。
该连接器通过高频优化结构、宽温材料及标准化接口设计，在紧凑布线场景中实现抗干扰与耐久性平衡，水蓝色外壳进一步提升工业设备检修效率。
四、7-2287906-0常见问题与解决方案
1. 端子接触失效
问题：φ0.51mm镀金插针因焊接工艺偏差（超出±0.05mm公差）或氧化导致接触电阻增大，影响6000MHz高频信号传输。
方案：严格遵循通孔焊接工艺标准，使用金接触面专用清洁工具处理氧化层，必要时更换符合SAE/USCAR-17标准的端子组件。
2. 焊接点应力断裂
问题：板边缘焊尾安装时受机械振动或温差形变（工作温度-40~105℃），焊点易产生疲劳裂纹。
方案：增加辅助PCB支架分散应力，优化焊接温度曲线避免热冲击，定期检查焊点完整性。
3. 外壳材料劣化
问题：玻璃纤维增强尼龙(PA GF)壳体长期暴露于上限温度105℃环境时，可能出现翘曲变形（UL 94V-1/V-2阻燃等级可延缓但不杜绝）。
方案：高温应用场景更换金属壳体型号，避免接触酸/碱腐蚀性介质，每季度进行外观巡检。
4. 阻抗失配干扰
问题：50Ω阻抗系统在6000MHz频段因安装倾斜导致信号反射，影响通讯质量。
方案：使用专用对准工具确保板安装垂直度（公差≤0.5°），高频应用时增加EMI屏蔽罩。
5. 键控定位偏差
问题：Z型键控码未与公端精确匹配时，引发插针侧向受力损坏。
方案：安装前双人复核键控代码及1位端子方位，采用导向柱辅助插接。
