TE 7-2287906-1 PCB线到板连接器 50Ω阻抗 6GHz信号 现货
泰科7-2287906-1是一款单行单位数线到板连接器，专用于边缘安装至印刷电路板，采用50Ω阻抗设计，支持0至6000MHz高频信号传输，适用于需阻抗匹配的电子系统。主体为PA GF增强尼龙材质，端子为插针式，接触部电镀金以提高信号完整性和耐久性，外部端子电镀锡，工作温度范围为-40°C至105°C，符合SAE/USCAR-17汽车行业标准。产品尺寸紧凑（24.5mm×7.5mm×5mm），优化信号电路应用但不具备密封或屏蔽功能，确保可靠连接和低损耗性能。
一、7-2287906-1中文手册
| 分类 | 详情 |
|---|---|

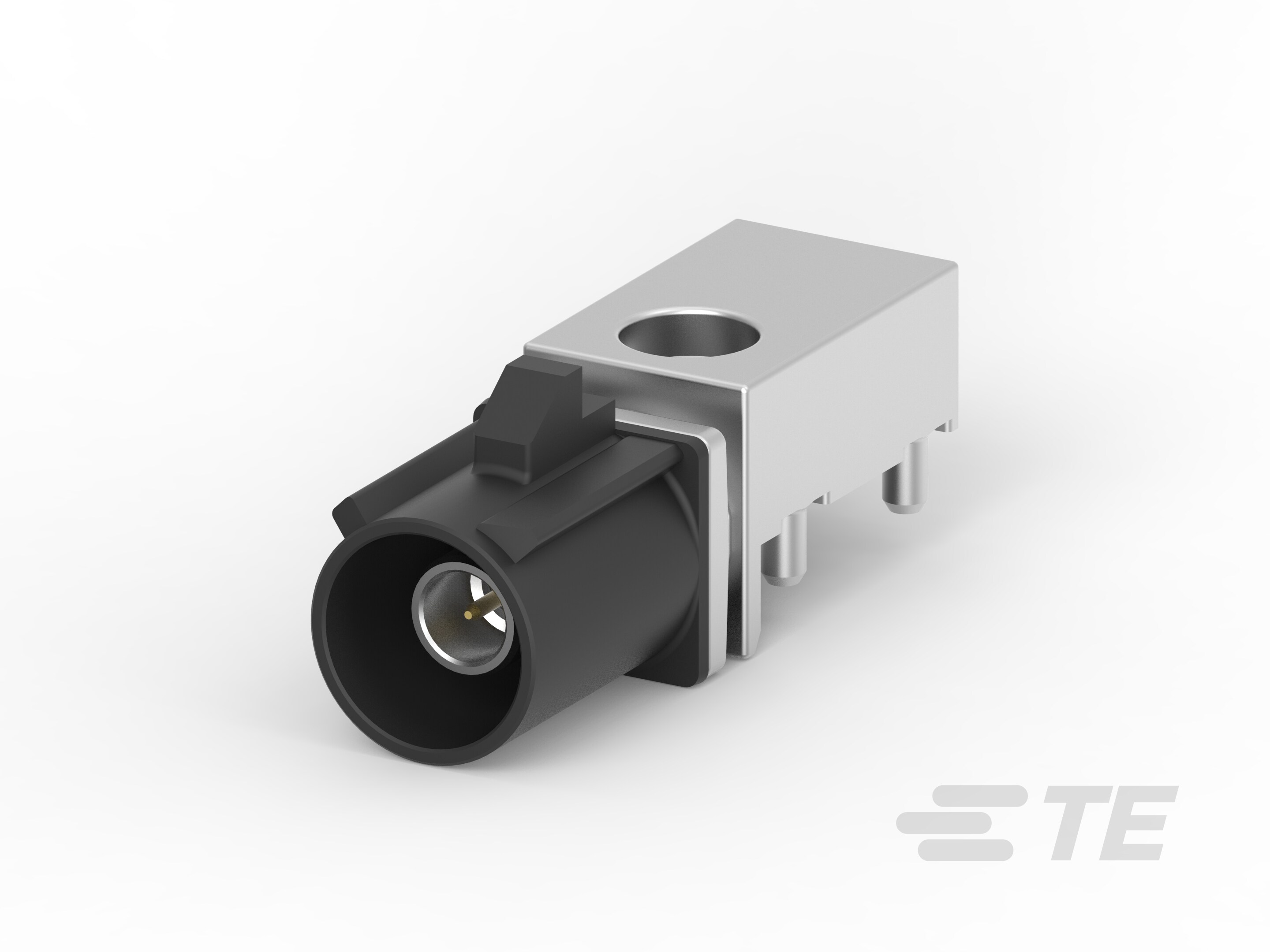

| 产品图 |  |
| 产品型号 | 7-2287906-1 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | A |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 乌黑色 |
| 连接器高度 | 5mm[.197in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 7.5mm[.295in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Reel |
| 封装数量 | 1600 |
| 电介质材料 | PCT |
| 采购入口 | 7-2287906-1现货 |
| 原厂手册 | 7-2287906-1数据手册.PDF |
二、7-2287906-1配套型号
| 配套型号 | 产品图 |
|---|---|
| 2272519-1 | 暂无 |
| 更多配套型号查询 | 7-2287906-1配套型号大全 |
三、7-2287906-1适用领域
泰科7-2287906-1连接器凭借其高频兼容性、可靠信号传输及宽温工作范围，适用于以下领域：
1. 汽车电子系统：键控代码A设计防止端子误插，兼容SAE/USCAR-17标准，端子接触部金电镀保障低电阻连接，适配车载ECU、传感器等信号链路，确保行车控制信号的稳定性与抗干扰能力。
2. 通信与数据传输：50Ω阻抗匹配与0-6000MHz工作频率支持高速射频信号传输，线到板连接方式适用于路由器、基站内部模块，实现精确信号传递与频率响应控制。
3. 工业控制设备：宽温工作范围(-40°C至105°C)与PA GF主体材料提供耐热抗老化性能，PCB通孔焊接安装适应自动化设备的高振动环境，确保机械控制电路板的持久连接。
4. 消费电子产品：单行单位布局(24.5mm长度×7.5mm宽度)紧凑简化内部电路空间占用，锡电镀PCB保持特性便于印刷电路板上的可靠端接，支持便携设备信号链路的模块化集成。
5. 通用信号处理应用：金电镀端子结合PCT电介质材料优化信号完整性，1A额定电流满足低压控制回路需求，适用于测试仪器与低功耗传感器接口的稳定电气对接。
该连接器通过键控对准机制与高环境适应性，实现复杂场景中的长期运行可靠性，乌黑色外壳增强工业与消费设备的外观辨识度与专业一致性。
四、7-2287906-1常见问题与解决方案
1. 安装稳定性不足
问题：板安装固定仅依赖焊尾支撑，在机械振动场景下易发生焊点疲劳或连接器位移。
方案：优化PCB布局增加焊盘应力强化设计，必要时在连接器顶部添加固定支架（需兼容高度≤5mm），确保应力均匀分布。
2. 高频信号衰减
问题：0-6000MHz工作频段内，因阻抗设计为50Ω，若PCB走线阻抗失配或端子氧化将导致信号完整性下降。
方案：严格按射频规范设计微带线，使用金（Au）镀层专用清洁工具维护端子接触面，定期检测电压驻波比（VSWR）。
3. 端子压接失效
问题：直径0.51mm插针端子在焊接/压接过程中易因公差超限（超±0.02mm）导致虚接或断裂。
方案：采用高精度通孔焊接工艺（孔径公差≤0.05mm），控制锡焊温度曲线（参考熔点232℃），避免热应力损伤PA GF材质壳体。
4. 外壳热变形风险
问题：PA GF材质壳体在连续高温（>80℃）或温度骤变（-40℃↔105℃）工况下可能出现蠕变变形。
方案：监测板载热源分布，确保壳体周边温度梯度≤15℃/cm；腐蚀性环境（PH<4或>9）中建议增加防护涂层。
5. 安装定位偏移
问题：边缘安装方式在插拔过程中易因单向受力导致焊尾变形，引发端子对位偏差。
方案：使用专用治具辅助插件（前端安装方向），公母端接合前验证键控代码A是否匹配，插拔力控制在0.5-2.0N范围内。
