泰科7-2287906-3是一款单排线对板连接器,专为印刷电路板(PCB)边缘安装设计,适用于信号传输领域。该连接器采用50Ω阻抗标准,中心端子为插针结构并镀金(Au),外部端子镀锡(Sn),提供优良的导电性和耐腐蚀性。主体材料为增强玻璃纤维聚酰胺(PA GF),电介质为PCT,支持工作温度范围-40°C至105°C和频率0-6000MHz。额定电流1A,具备UL 94V-1或V-2阻燃等级,符合SAE/USCAR-17标准,适合汽车、通信等场景。物理尺寸为长24.5mm、宽7.5mm、高5mm,安装方式包括通孔焊接和前板固定,壳体颜色为信号蓝,确保稳定性和易集成。
分类 | 详情 |
---|---|

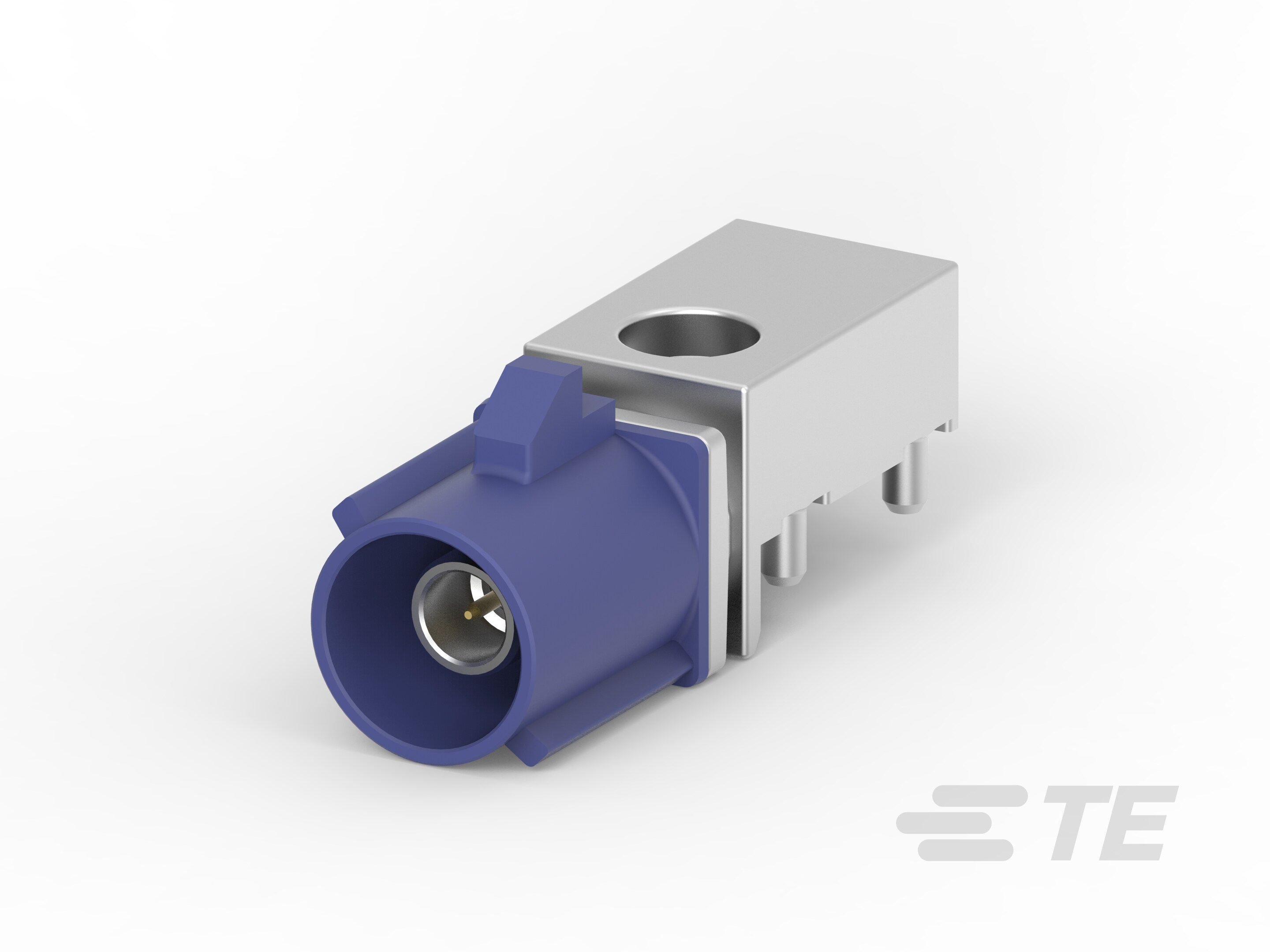

产品图 | ![]() |
产品型号 | 7-2287906-3 |
混合型连接器 | 否 |
连接器和端子端接到 | 印刷电路板 |
连接器系统 | 线到板 |
可密封 | 否 |
行数 | 1 |
PCB 安装方向 | 边缘 |
位数 | 1 |
阻抗(Ω) | 50 |
主体材料 | PA GF |
PCB 保持特性电镀材料 | 锡 |
连接器和键控代码 | C |
端子类型 | 插针 |
中心接触件 | 带有 |
端子接触部电镀材料 | 金 (Au) |
射频连接器中心端子电镀材料 | 金 (Au) |
外部端子电镀材料 | 锡 (Sn) |
接合插针直径 | .51mm[.02in] |
端子额定电流(最大值)(A) | 1 |
PCB 端接方法 | 通孔 - 焊接 |
PCB 安装固定类型 | 焊尾 |
接合固定 | 带有 |
PCB 安装固定 | 带有 |
面板安装方式 | 前端安装 |
连接器安装类型 | 板安装 |
壳体颜色 | 信号蓝 |
连接器高度 | 5mm[.197in] |
产品长度 | 24.5mm[.965in] |
产品宽度 | 7.5mm[.295in] |
工作温度(最大值) | 105°C[221°F] |
工组温度范围 | -40 – 105°C[-40 – 221°F] |
工作频率范围(MHz) | 0 – 6000 |
屏蔽 | 否 |
电路应用 | Signal |
UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
与机构/标准产品兼容 | SAE/USCAR-17 |
封装方法 | Reel |
封装数量 | 1600 |
电介质材料 | PCT |
采购入口 | 7-2287906-3现货 |
原厂手册 | 7-2287906-3数据手册.PDF |
配套型号 | 产品图 |
---|---|
2272519-3 | 暂无 |
更多配套型号查询 | 7-2287906-3配套型号大全 |
1. 工业自动化控制系统
PCB边缘安装设计与通孔焊接固定方式,确保在机床控制柜、PLC设备等振动场景中稳定连接印刷电路板。
玻璃纤维增强尼龙(PA GF)壳体(耐温-40℃至105℃)和UL94V-1/V-2阻燃等级,适应高温、多尘的工厂环境,保障传感器信号传输的长期可靠性。
2. 汽车电子模块
键控代码C与0.51mm精密插针实现精准端子对准,防止车载ECU、线束接口的误插风险。
SAE/USCAR-17兼容标准与锡镀层焊尾强化抗震性能,满足车辆运行中的机械应力要求。
3. 通信设备信号传输
50Ω阻抗匹配与0-6GHz工作频率覆盖主流通信频段,适用于路由器、基站等设备的板级射频信号连接。
镀金(Au)接触件降低信号损耗,结合7.5mm紧凑宽度与单行布局,优化高密度PCB空间的抗干扰能力。
4. 医疗仪器内部连接
可通孔焊接结构简化设备消毒维护流程,1A电流容量满足低功耗医疗电子的安全标准。
信号蓝外壳便于设备内部线路快速定位,无铅电镀材料符合医疗环保要求。
该连接器通过键控对准机制、宽温域材料及高频性能,在严苛场景中实现精准稳定的电路连接,蓝色壳体进一步提升工业设备的视觉辨识效率。
1. PCB安装松动或脱落
问题:焊尾固定方式在振动或不均匀应力下可能导致松动,影响连接稳定性。
方案:强化焊接工艺确保公差精确,添加支撑结构(如卡扣或金属支架)分散机械应力,避免长期暴露于高振动环境。
2. 端子接触不良
问题:插针端子压接不当或表面氧化可造成接触电阻异常(如接合插针直径0.51mm),导致信号失真或传输中断。
方案:按压接高度公差(±0.2~0.5mm)操作,使用专用清洁工具去除端子氧化层(电镀材料为金/锡),必要时更换符合SAE/USCAR-17标准的端子。
3. 外壳变形或退化
问题:PA GF材料在接近最大工作温度(105°C)或热循环条件下易软化变形,降低机械强度和使用寿命。
方案:限制应用温度至100°C以下,避免暴露于强热源或腐蚀性环境,定期进行完整性检查,高温场景可选配金属外壳型号替代。
4. 键控对准偏差
问题:键控代码C未与公端精准匹配时,可能导致端子错位,引发连接不稳定或插针损坏。
方案:安装前核对接合插针和键控代码,使用对准工具辅助定位,确保公母端排列顺序一致。
5. 高频信号干扰
问题:工作频率达6000MHz时,无屏蔽设计或阻抗失配(50Ω标准)可能引起电磁干扰或信号衰减。
方案:优化PCB布局确保阻抗连续性,缩短电缆长度并避开高干扰源,必要时添加外部屏蔽措施以符合电路应用需求。
