TE 7-2287906-4 高频线到板连接器 现货

泰科7-2287906-4是一款单排、板安装式线到板连接器，专为高精度信号传输设计。其主体采用PA GF材质，具备前端安装和焊尾固定特性，适用于印刷电路板（PCB）边缘通孔焊接。关键参数包括50Ω阻抗、0-6000MHz工作频率范围、最高1A电流额定值及-40至105°C宽温范围。端子采用插针设计，接触部镀金确保低电阻信号传递，外部镀锡增强耐久性，整体尺寸24.5mm×7.5mm×5mm。符合UL 94V-1/V-2阻燃标准及SAE/USCAR-17工业规范，广泛应用于汽车、通信设备等信号电路领域，以紧凑结构与高可靠性满足严苛工作需求。

一、7-2287906-4中文手册

分类	详情

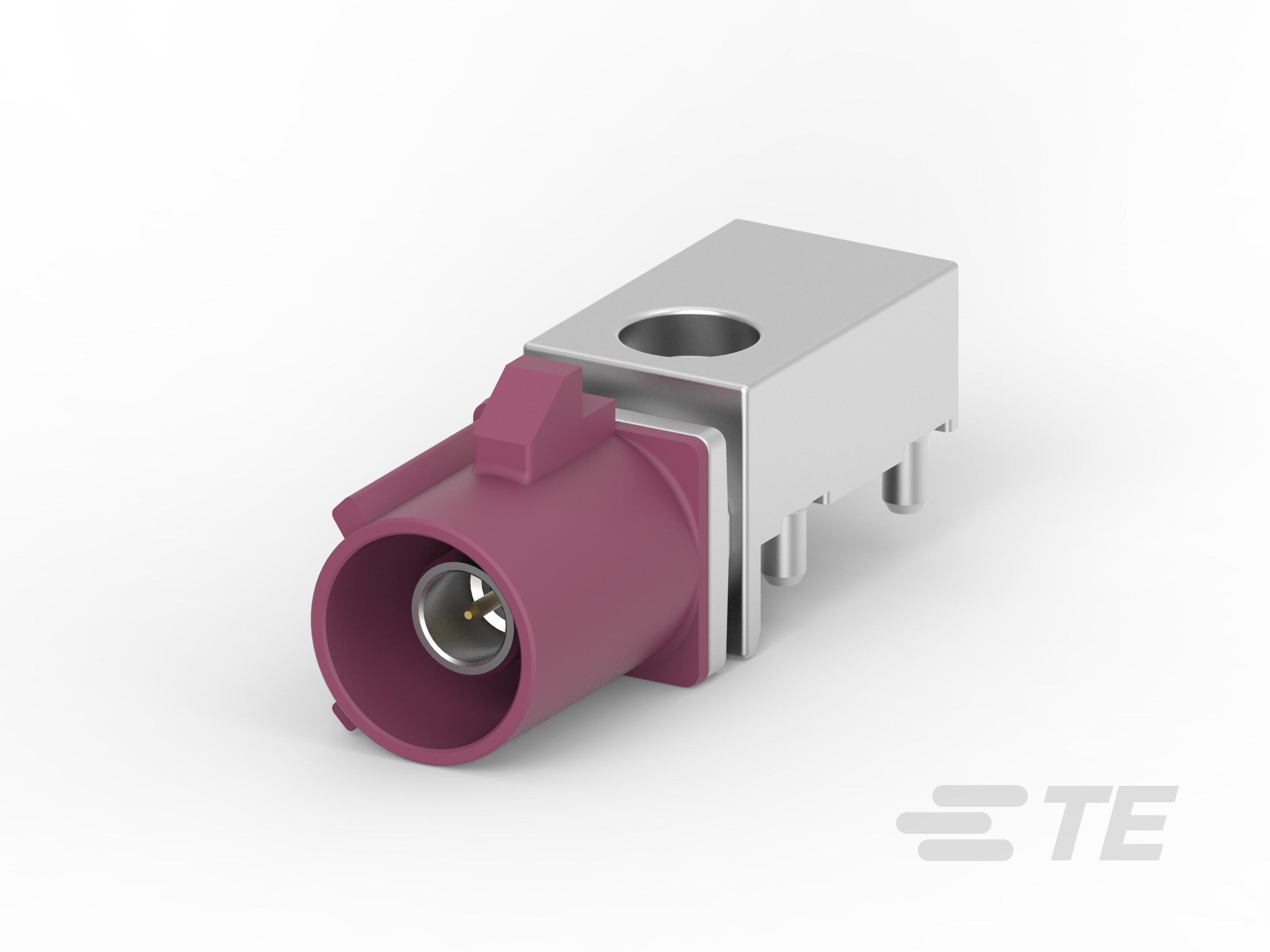

产品图
产品型号	7-2287906-4
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	D
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	酒红紫
连接器高度	5mm[.197in]
产品长度	24.5mm[.965in]
产品宽度	7.5mm[.295in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Reel
封装数量	1600
电介质材料	PCT
采购入口	7-2287906-4现货
原厂手册	7-2287906-4数据手册.PDF

二、7-2287906-4配套型号

三、7-2287906-4适用领域

泰科7-2287906-4连接器采用线到板系统设计，具备紧凑结构和可靠电性能，适用于以下关键领域：

1. 工业控制系统与自动化设备：PA GF材料外壳（耐温-40℃至105℃）和通孔焊接方式适应边缘安装场景，如传感器电路板接口，实现高振动环境下的信号稳定传输，同时UL 94V-1/V-2阻燃等级提升设备安全防护。

2. 汽车电子与线束系统：键控代码D确保精准插接，金电镀端子接触部和锡外部端子耐受车用腐蚀环境，兼容SAE/USCAR-17标准，适用于ECU控制模块中的低压信号连接，保障低电流传输（最大1A）的可靠性。

3. 家用电器与消费电子：小型化设计（24.5×7.5×5mm）和前端板安装方式适配紧凑PCB布局，如智能家电主控板，宽温范围(-40℃至105℃)支持室内外环境应用，同时应力消除机制减少长期使用后的连接故障。

4. 通信与数据传输设备：50Ω阻抗与0-6000MHz频率范围支持高频信号传输，应用于路由器或基站电路板连接，单行单位结构平衡空间占用与信号完整性，金电镀核心端子减少电磁干扰风险。

该连接器通过键控对准、宽温耐受性及高效端接方法，在低电流信号应用中实现精确、耐久连接，酒红紫壳体便于工业场景中的视觉辨识。

四、7-2287906-4常见问题与解决方案

1. 焊接端子断裂或虚焊

问题：通孔焊接端子受机械振动或温度循环影响，易出现焊点疲劳裂纹或虚焊，导致信号中断。

方案：采用阶梯式升温曲线焊接（峰值温度 ≤ 260°C），焊后使用X射线检测焊点气孔，并避免PCB弯折应力区域安装。

2. 端子接触阻抗升高

问题：插针镀金层（0.5μm）在潮湿环境（＞80%RH）下氧化腐蚀，接触电阻超50Ω阻抗标准。

方案：安装前真空包装防潮，插合后涂抹导电硅脂（符合SAE/USCAR-17标准），定期监测接触电阻（建议＜30mΩ）。

3. 密封失效导致介质污染

问题：非密封设计（IP评级未标注）使湿气/粉尘渗入PCT电介质层，引发高频损耗（＞6000MHz时异常）。

方案：板端喷涂三防漆（厚度≥0.1mm），环境湿度控制在≤60%RH，禁用有机溶剂清洁。

4. 机械结构变形或开裂

问题：PA GF玻纤增强尼龙壳体在＞105℃环境易软化，冷热冲击（-40℃↔105℃）引发龟裂。

方案：高温场景改用金属外壳替代型号（如7-2287907系列），安装扭矩≤0.4N·m避免过应力。

5. 插合对准偏差

问题：键控代码D定位销与公端偏差＞0.5mm时，插针（Φ0.51mm）受侧向力弯曲。

方案：使用导向夹具辅助插合，公差控制在±0.15mm内，插拔寿命＜500次需更换。
