TE 7-2287906-5 线到板射频连接器 50Ω插针端子 现货

泰科7-2287906-5是一款单极点信号连接器，专为印刷电路板边缘安装设计，实现线到板互联系统。其50Ω阻抗及0-6GHz工作频率适用于高频信号传输，主体材料为PA GF，具备UL 94V-1 | V-2阻燃等级。端子采用金镀层以降低接触电阻并增强耐腐蚀性，外部锡镀层支持焊接安装固定。宽工作温度范围（-40°C至105°C）确保在恶劣环境下稳定运行，兼容SAE/USCAR-17标准，常见于汽车电子或工业信号电路。

一、7-2287906-5中文手册

分类	详情

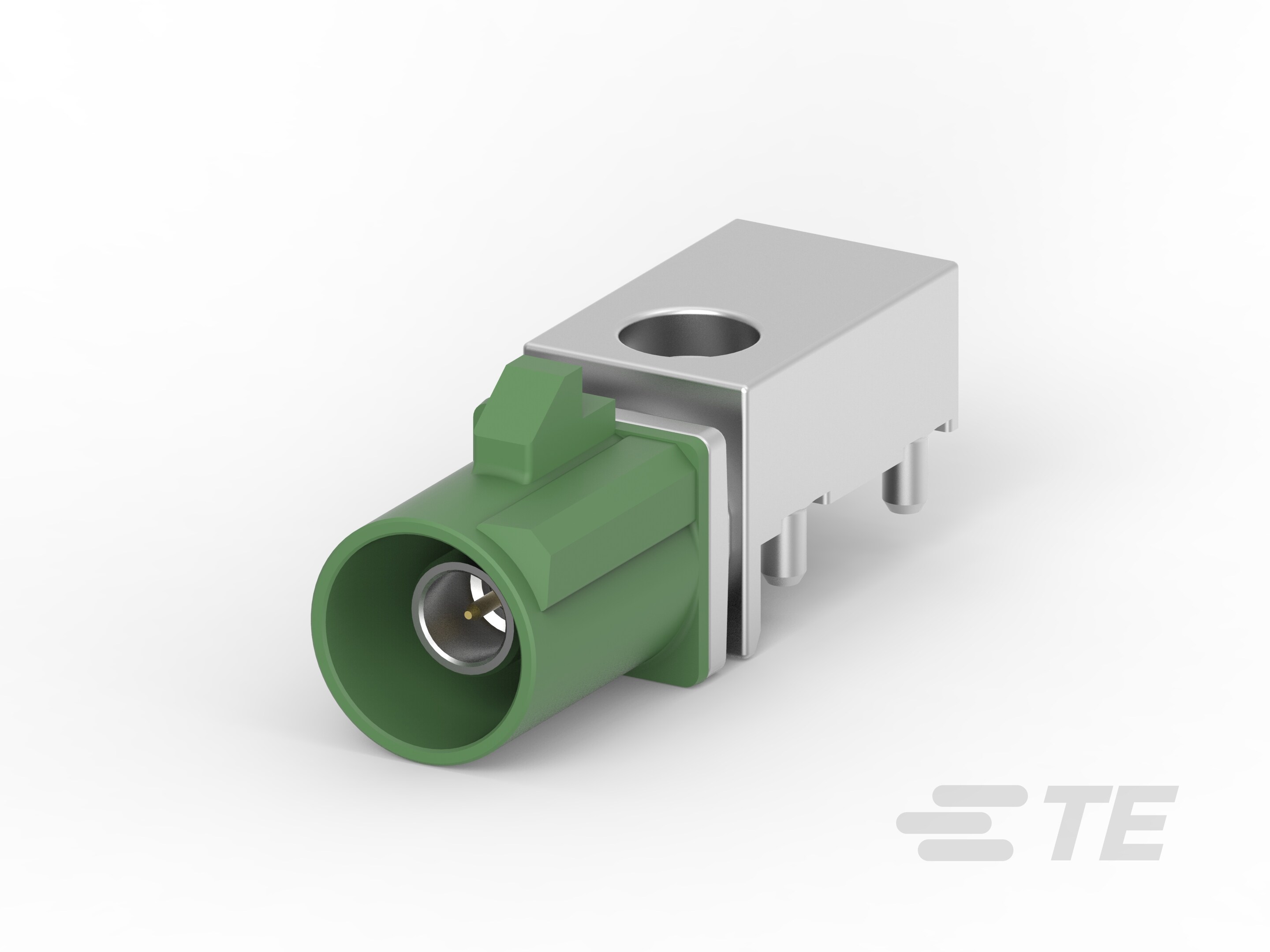

产品图
产品型号	7-2287906-5
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	E
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	叶绿色
连接器高度	5mm[.197in]
产品长度	24.5mm[.965in]
产品宽度	7.5mm[.295in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率(GHz)	0 – 6
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Reel
封装数量	1600
电介质材料	PCT
采购入口	7-2287906-5现货
原厂手册	7-2287906-5数据手册.PDF

二、7-2287906-5配套型号

三、7-2287906-5适用领域

泰科7-2287906-5连接器以其高精度设计、耐用材料及宽温性能，适用于以下领域：

1. 汽车电子系统：PA GF主体材料结合SAE/USCAR-17标准兼容性，适应车载ECU、线束接口等环境，通孔焊接机制和边缘PCB安装确保车载控制链路在-40°C至105°C温度范围内稳定运行，保障行车安全与信号可靠性。

2. 工业控制与自动化设备：尼龙增强玻璃纤维(PA GF)外壳提供-40°C至105°C耐温范围，支持工厂机床、传感器等高频振动场景，1位单行结构简化布局，实现设备控制信号的高精度对接。

3. 通信与数据传输设备：50Ω阻抗匹配与0-6GHz工作频率特性适配路由器、基站内部信号传输，通孔焊接安装结合边缘PCB方向优化空间利用，在小型化通信设备中维持信号完整性及低干扰连接。

4. 消费电子产品与家电：紧凑设计（高度5mm、宽度7.5mm）支持印刷电路板的简化集成，UL 94V-1/V-2阻燃等级适配家电和小型电子设备内部信号接口，如电源模块和嵌入式控制器，提升整机可靠性。

该连接器通过精准端子对准和耐温材料，在复杂电子系统中实现长期稳定连接，叶绿色外壳增强工业环境中的辨识度。

四、7-2287906-5常见问题与解决方案

1. PCB安装固定弱化

问题：采用焊尾通孔焊接方式固定于印刷电路板，缺乏附加机械支撑点，长时间振动或外部冲击可能导致焊点松动或脱落。

方案：添加PCB支架或卡式固定附件，确保焊接前清洁板面；强化焊接工艺参数，采用回流焊增强接合强度，定期检查焊点完整性。

2. 端子插针接触电阻升高

问题：插针端子直径仅0.51mm，表面金电镀层在潮湿或污染环境下易氧化或沾污，造成信号传输不稳定或电流异常（额定1A峰值）。

方案：使用无纺布和专用清洗溶剂定期清洁端子接口；在高温或高湿场景下，加装防尘罩；遵循焊接公差（如精确控制高度），必要时更换新端子。

3. 壳体高温变形或材料退化

问题：PA GF（尼龙玻璃纤维）壳体在接近工作上限温度（105°C）时或超限暴露下，易软化和变形，影响连接器结构稳定性。

方案：避免连续工作在温度>90°C环境中；高温应用时切换到金属外壳替代型号；定期目视检查壳体形态变化，并确保环境湿度控制在40%~60%RH。

4. 键控代码对准偏差

问题：键控代码E需与匹配公端精准对接，安装偏移或公端磨损可能导致连接不稳或错位。

方案：操作前核对双方键控代码和端子序列；使用校准辅助工具（如定位销）确保初始安装角度正确；施加轻压测试连接稳定性。

5. 电气信号失真或中断

问题：高频信号传输（可达6GHz）受焊点虚焊或外部干扰影响，易产生阻抗失配（50Ω设计）或数据丢包。

方案：优化PCB布局，减少线缆弯折以维持阻抗一致性；添加电磁屏蔽涂层或使用短接片隔离干扰源；严格测试信号完整性。
