泰科TE7-2287906-6板边缘线对板连接器高频宽温镀金单针现货
泰科7-2287906-6是一款50Ω阻抗的单端口（1位）线对板射频连接器，采用板边缘安装方式。其中心插针端子及接触部均镀金，外部端子镀锡，具备低电阻特性，适用于0-6000MHz高频信号传输。该连接器采用通孔焊接固定，材质为玻璃纤维增强尼龙（PA GF），符合UL 94V-1/V-2阻燃等级及SAE/USCAR-17标准。工作温度范围为-40℃至105℃，壳体为坚果褐色，结构紧凑（24.5mm×7.5mm×5mm），主要应用于工控设备、汽车电子等领域的板级信号连接。作为泰科电子产品线的一员，其设计符合工业级可靠性要求。
一、7-2287906-6中文手册
| 分类 | 详情 |
|---|---|

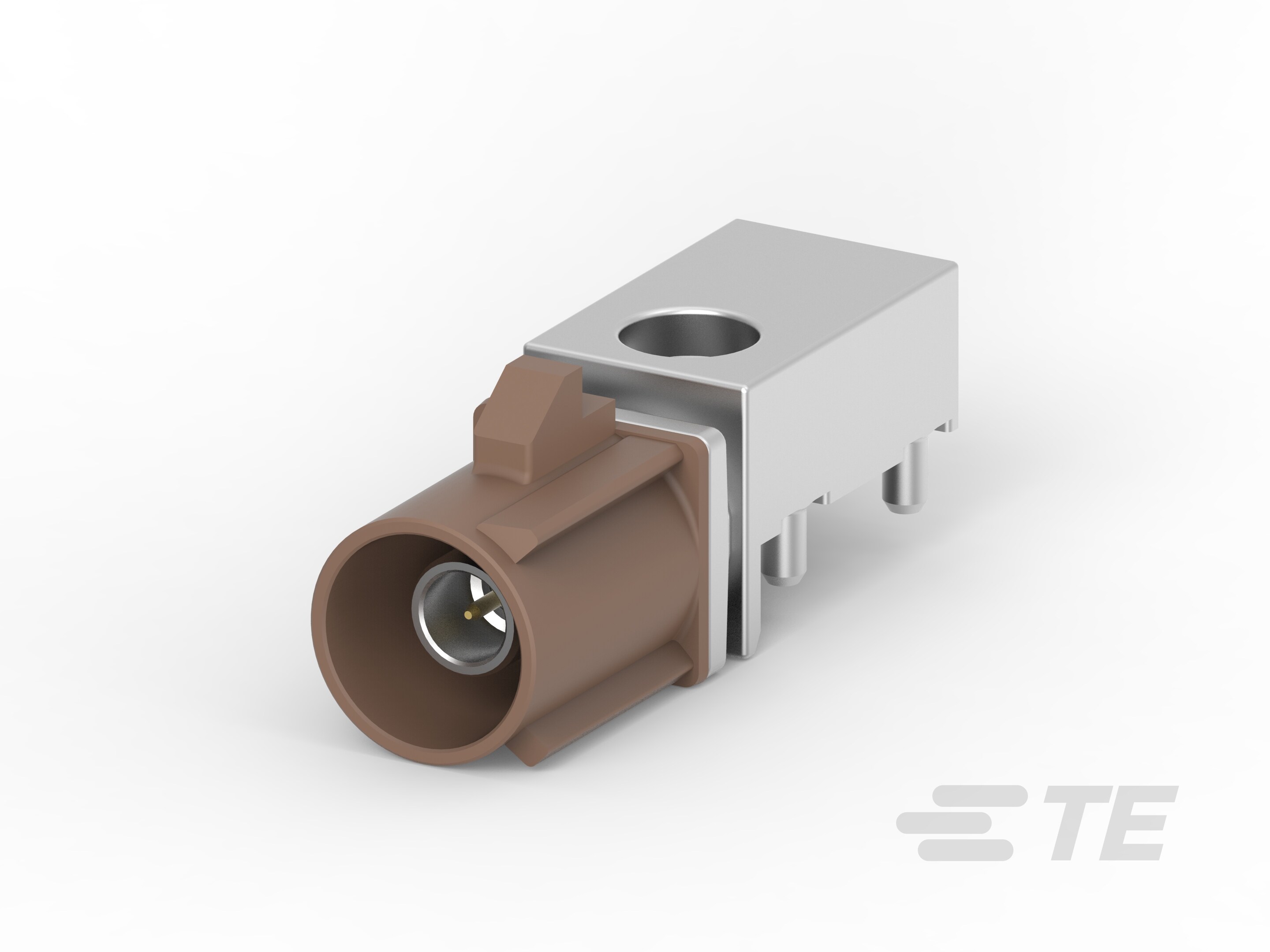

| 产品图 |  |
| 产品型号 | 7-2287906-6 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | F |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 坚果褐色 |
| 连接器高度 | 5mm[.197in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 7.5mm[.295in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Reel |
| 封装数量 | 1600 |
| 电介质材料 | PCT |
| 采购入口 | 7-2287906-6现货 |
| 原厂手册 | 7-2287906-6数据手册.PDF |
二、7-2287906-6配套型号
| 配套型号 | 产品图 |
|---|---|
| 2272519-6 | 暂无 |
| 更多配套型号查询 | 7-2287906-6配套型号大全 |
三、7-2287906-6适用领域
泰科7-2287906-6连接器通过精密端子设计、宽温域适应性及工业级材料，为以下场景提供可靠信号传输：
1. 工业控制系统
PA GF材质壳体（耐温-40℃至105℃）与板载边缘安装结构，适配自动化设备PCB控制模块。1位单行布局（通孔焊接）确保机床、传感器等高振动场景下的机械稳定性，符合UL 94V-1/V-2防火标准。
2. 汽车电子单元
键控代码F与金镀层插针端子（直径0.51mm）提供精准对接，有效防止车载ECU、线束接口的误插风险。锡镀层焊尾增强端子抗腐蚀性，满足SAE/USCAR-17车载连接标准。
3. 高频通信设备
50Ω阻抗匹配与0-6000MHz宽频支持，适配路由器、基站射频模块的信号传输需求。金镀层接触件保障高频信号完整性，降低数据丢包率。
4. 医疗设备内部布线
通孔焊接结构简化消毒维护流程，坚果褐色壳体（高度5mm）便于设备内部辨识。宽温域耐受性（-40℃至105℃）兼容灭菌环境操作。
5. 能源管理单元
紧凑型尺寸（24.5×7.5mm）适配光伏逆变器、电池管理系统的PCB密集布局，磷青铜端子材料保障长期电流负载稳定性（1A Max）。
该连接器以金镀层端子抗氧化性、工业级耐温壳体及精准阻抗控制，在严苛环境中实现信号高保真传输，坚果褐色外壳提升设备检修辨识效率。
四、7-2287906-6常见问题与解决方案
1. PCB焊点应力开裂
问题：焊尾式通孔安装（PCB安装固定类型：焊尾）在机械振动或温差变化下易产生焊点疲劳断裂，影响信号完整性（电路应用：Signal）。
方案：采用增强型PCB支撑结构，在连接器本体周边添加辅助固定柱；焊接后使用环氧树脂点胶加固焊点，分散应力集中。
2. 端子接触阻抗升高
问题：金镀层（端子接触部电镀材料：金）长期暴露在高温（工作温度上限：105°C）高湿环境中可能氧化，导致接触电阻异常（阻抗要求：50Ω）。
方案：定期使用无纺布蘸取电子级异丙醇清洁端子；极端工况下建议升级为镀金厚度≥0.5μm的定制端子版本。
3. 插拔对准偏差
问题：单排设计（行数：1）且无导向结构（键控代码：F），在盲插操作中易因错位引发端子变形（接合插针直径：0.51mm）。
方案：加装防呆导向槽配件；操作时使用0.5mm直径探针预检插孔对齐状态。
4. 材料热变形风险
问题：尼龙玻纤壳体（主体材料：PA GF）在连续高温环境（>90°C）下可能软化，降低锁紧力（PCB保持特性）。
方案：温控区域加强散热设计（建议<85°C）；超过95°C工况更换金属外壳兼容型号。
5. 高频信号衰减
问题：6GHz高频应用时（工作频率范围：0-6000MHz），介质损耗（电介质材料：PCT）及端接方式影响信号质量。
方案：优化PCB布线阻抗匹配；射频端口采用屏蔽盖隔绝干扰（屏蔽：否的可选方案）。
