泰科7-2287906-7是一款单行板安装式线到板连接器，端接到印刷电路板，专用于信号应用（0-6GHz工作频率）。该连接器采用通孔焊接PCB端接方式，边缘安装方向，单点位设计。核心特性包括50Ω阻抗、1A最大额定电流，主体为PA GF材质，外部端子镀锡，接触部镀金以确保信号传输可靠性。工作温度范围为-40至105°C，壳体蓝灰色，尺寸24.5mm x 7.5mm x 5mm。符合UL 94V-1/V-2阻燃标准及SAE/USCAR-17兼容要求。

一、7-2287906-7中文手册

分类	详情

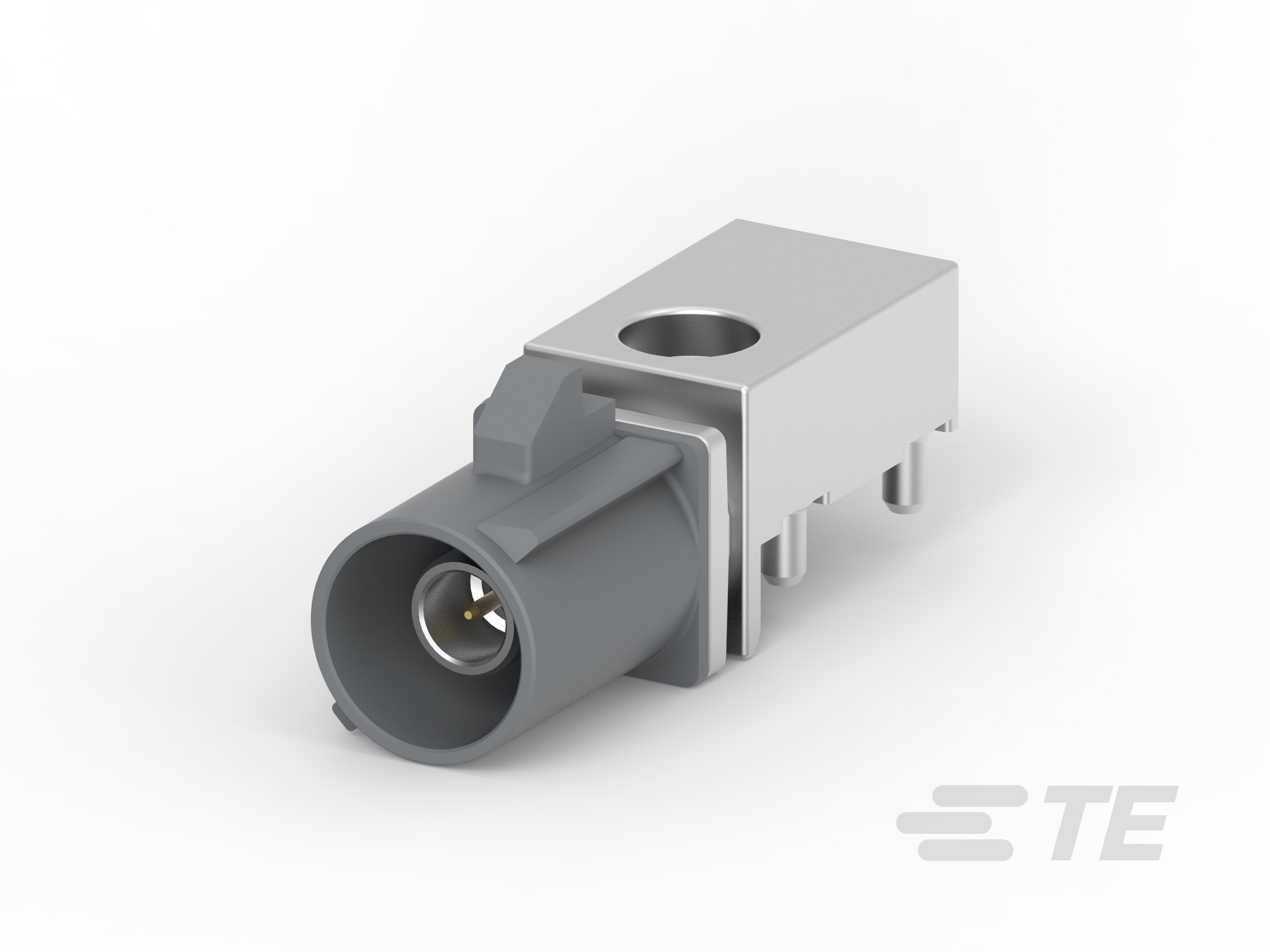

产品图
产品型号	7-2287906-7
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	G
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	蓝灰色
连接器高度	5mm[.197in]
产品长度	24.5mm[.965in]
产品宽度	7.5mm[.295in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率(GHz)	0 – 6
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Reel
封装数量	1600
电介质材料	PCT
采购入口	7-2287906-7现货
原厂手册	7-2287906-7数据手册.PDF
