泰科TE 7-2287906-8 线到板RF连接器 50Ω金镀端子 现货

泰科7-2287906-8连接器是一款线到板单触点射频信号传输组件，阻抗50Ω，工作频率范围0-6000MHz，适用于PCB边缘安装的通讯与消费电子应用。其主体采用PA GF材料，具有紫色壳体，尺寸24.5×7.5×5mm；端子为插针式，中心金镀层增强电导性，外部锡镀层提高耐久性，最大电流1A。安装通过通孔焊接固定，面板前端式设计可靠；工作温度范围-40°C至105°C，满足UL94V-1/V-2阻燃标准，兼容SAE/USCAR-17规范，针对无屏蔽信号电路提供高稳定性。

一、7-2287906-8中文手册

分类	详情

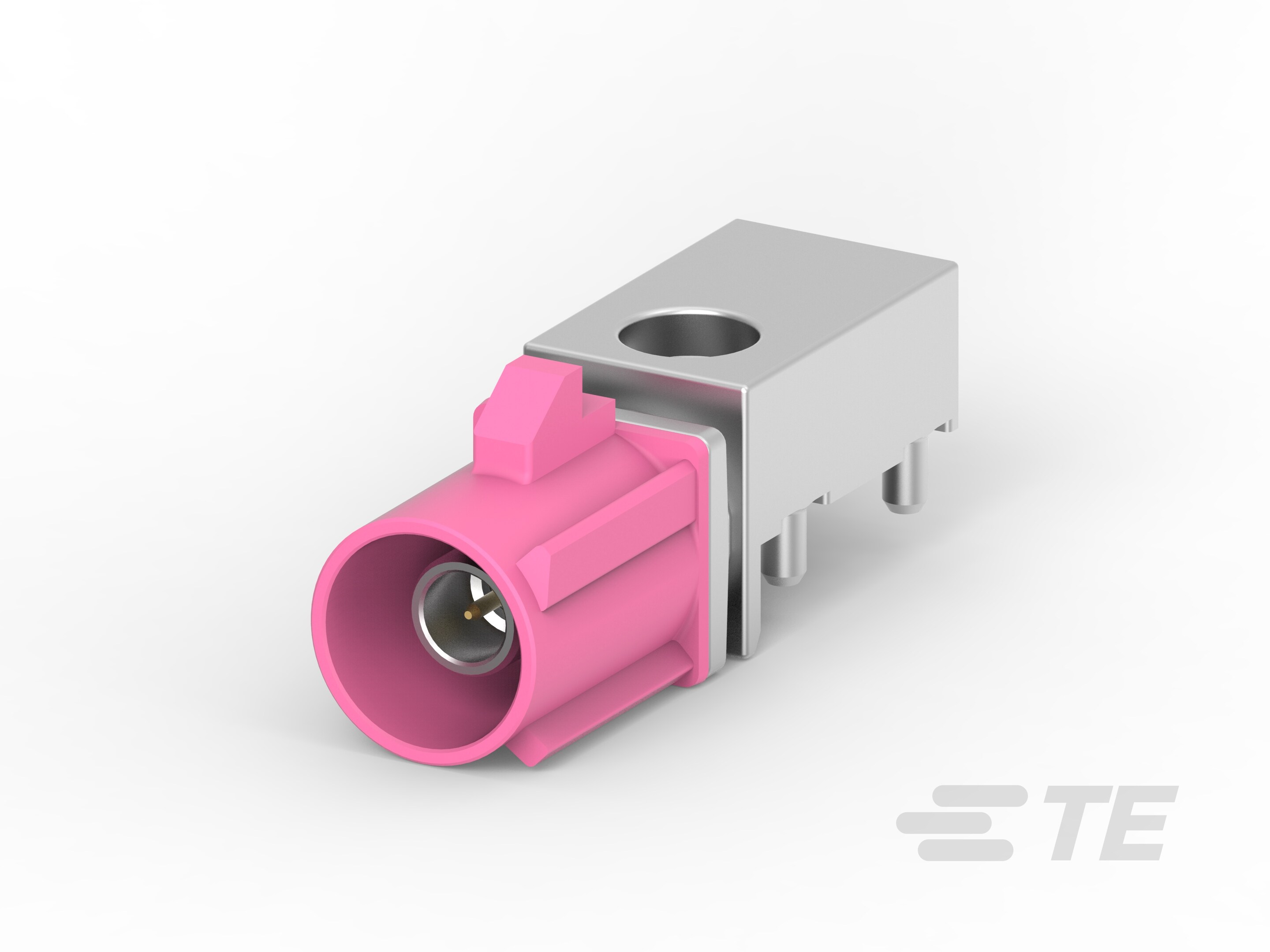

产品图
产品型号	7-2287906-8
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	H
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	紫色
连接器高度	5mm[.197in]
产品长度	24.5mm[.965in]
产品宽度	7.5mm[.295in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Reel
封装数量	1600
电介质材料	PCT
采购入口	7-2287906-8现货
原厂手册	7-2287906-8数据手册.PDF

二、7-2287906-8配套型号

三、7-2287906-8适用领域

1. 高频通信与信号传输

50Ω阻抗匹配及0–6000MHz工作频率范围，确保高频信号完整性；金层接触端子提供稳定低电阻路径，适用于基站射频模块、网络交换机等需抗干扰精密传输的场景。

2. 汽车电子控制系统

符合SAE/USCAR-17车载标准，镀锡焊尾增强PCB焊接可靠性；通孔安装机制（板边缘安装）耐受车载振动环境，适配ECU控制板、传感器接口等关键电路连接。

3. 工业自动化设备

PA GF壳体（耐温-40°C至105°C）与UL 94V-1/V-2阻燃等级保障高温环境安全；24.5mm紧凑尺寸支持高密度布板，适用于PLC控制器、电机驱动模块的内部线板互连。

4. 医疗电子仪器

5mm超薄高度适配便携设备空间限制；无铅化端子电镀材料（锡/金）满足生物兼容性要求，专为监护设备、微型诊疗仪器的内部信号电路设计。

5. 精密测量仪器

.51mm精准插针直径与板安装定位机制实现亚毫米级对接；低至1A电流传输保障微弱信号采集精度，适用测试探针台、分析仪传感器等微电流场景。

该连接器通过板安装固定强化机械稳定性，紫色壳体实现设备内部快速识别定位，其通孔焊接端接方式确保在高温、振动环境中维持持久可靠的电气连接性能。

四、7-2287906-8常见问题与解决方案

1. PCB安装稳定性不足

问题：边缘安装焊尾在振动环境中易发生焊点疲劳，导致连接器位移或脱焊。

方案：采用加固支架增强PCB支撑，优化焊盘设计与回流焊曲线，确保焊接面全覆盖且无虚焊。

2. 高温工况下材料变形

问题：尼龙6/6（PA GF）外壳在接近105°C极限温度时可能软化变形，影响端子对位精度。

方案：严控环境温度≤95°C，避免热源直射。高温应用场景建议更换金属外壳型号（如泰科金属壳体兼容系列）。

3. 小电流端子接触失效

问题：Ø0.51mm镀金插针在超过1A电流或压接高度超差（＞±0.05mm）时易产生电弧氧化，导致接触电阻升高。

方案：使用显微镜辅助压接（公差±0.03mm），定期用丙醇清洁接触面。大电流需求需更换功率型端子。

4. 高频信号失真

问题：6000MHz高频应用时，非屏蔽设计易受电磁干扰（EMI），阻抗波动超出50Ω±10%容差。

方案：增加PCB接地层，对信号线实施同轴屏蔽处理。高于3GHz场景建议改用射频专用连接器。

5. 化学腐蚀风险

问题：PA GF材料在有机溶剂或强酸环境中可能发生应力开裂，紫色外壳涂层易被卤化物侵蚀。

方案：避免接触酮类/酯类溶剂，腐蚀性环境需增加防护罩。定期用pH中性清洁剂维护外壳完整性。
