泰科TE2287907-1线到板高频信号连接器现货

TE Connectivity的2287907-1是一款单点位线对板连接器，专为印刷电路板（PCB）边缘安装设计。其关键特性包括50Ω阻抗，支持高达6GHz的工作频率和800VAC电压，适用于信号传输应用。端子采用镀金插针结构，额定电流1A，通孔焊接端接提供可靠电气连接。工作温度范围为-40°C至105°C，兼容SAE/USCAR-17标准，适用于汽车电子领域。壳体由乌黑色尼龙玻璃纤维材料制成，尺寸为24.5mm×10mm×8.4mm，具备良好的机械稳定性和环境适应性。

一、2287907-1中文手册

分类	详情

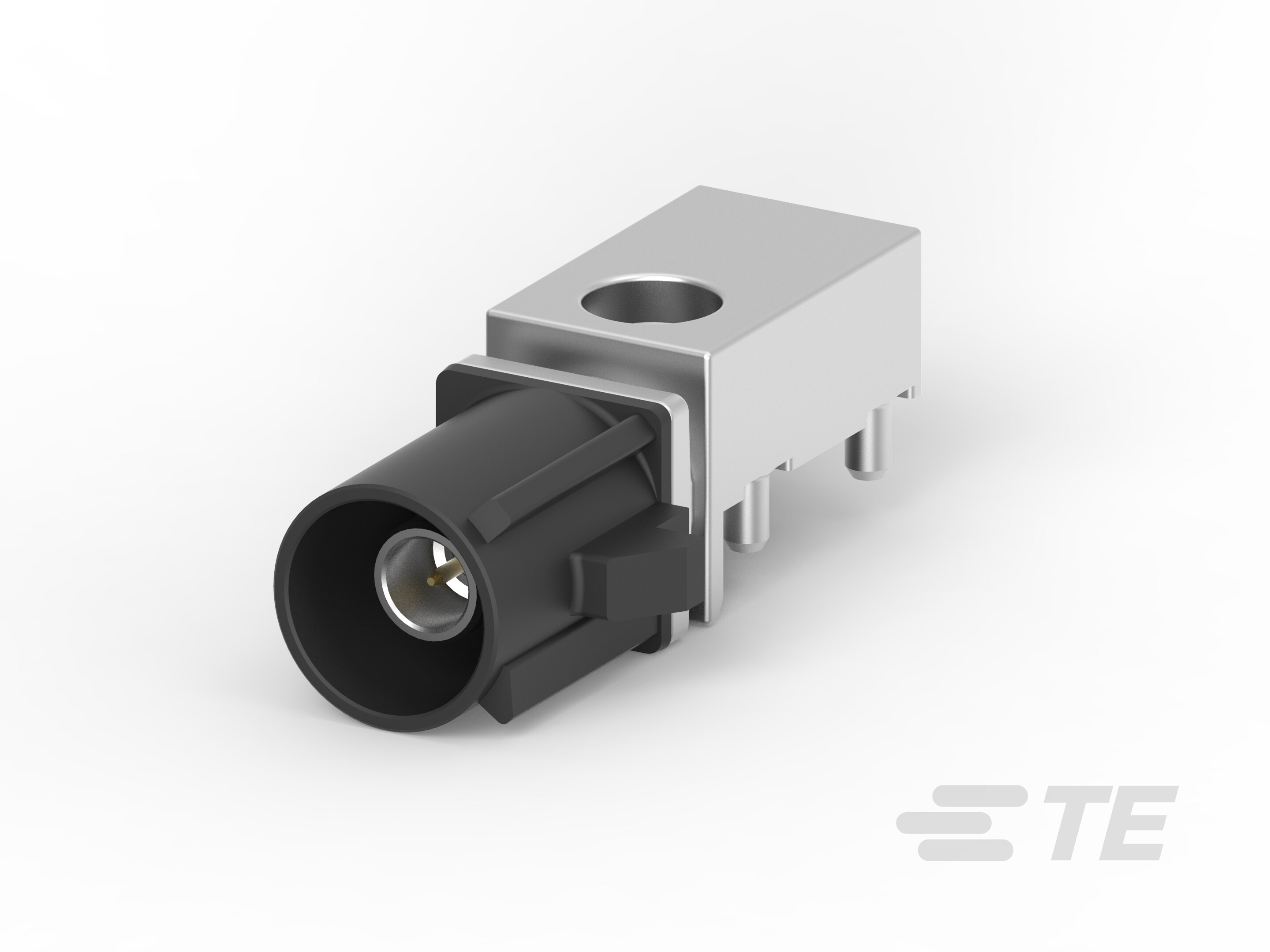

产品图
产品型号	2287907-1
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	A
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	乌黑色
连接器高度	8.4mm[.33in]
产品长度	24.5mm[.965in]
产品宽度	10mm[.394in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	2287907-1现货
原厂手册	2287907-1数据手册.PDF

二、2287907-1配套型号

三、2287907-1适用领域

泰科2287907-1连接器凭借其精准适配性、紧凑设计及可靠信号传输特性，适用于以下核心领域：

1. 汽车电子系统：键控代码A（键控对准机制）及通孔焊接安装（板安装类型）防止误插并确保ECU、传感器等车载设备连接的机械稳定性，工作电压800VAC与SAE/USCAR-17标准兼容性保障行车安全应用中的可靠性能。

2. 工业自动化与控制：PA GF尼龙增强外壳（工组温度范围-40°C至105°C）及高频能力（0-6000MHz）适应工厂PLC控制、机械传感器等高振动或温变场景，焊尾固定方式强化电路板端接的耐久性，支持低电流信号传输完整性。

3. 通信与数据传输：50Ω阻抗匹配及1位插针端子（端子接触部金镀层）优化路由器、交换机等设备的高频信号传输，边缘安装设计与紧凑尺寸（24.5mm长度）提升机柜内布局效率并减少干扰。

4. 医疗仪器设备：可维护结构（PCB通孔焊接）与宽温域适应性（-40°C至105°C）简化设备内部维护流程，端子额定电流1A支持监护仪等小型精密仪器中的安全可靠连接。

该连接器通过键控对准、宽温域耐受及高频信号处理，实现高可靠连接与长期稳定性，乌黑色外壳适配专业场景视觉辨识需求。

四、2287907-1常见问题与解决方案

1. PCB焊接可靠性不足

问题：边缘安装方式在振动环境下易导致焊点开裂，影响信号传输稳定性。

方案：采用回流焊工艺控制温度曲线（峰值温度≤260℃），焊后增加应力消除胶固定线缆，避免板卡边缘直接受力。

2. 端子接触电阻异常

问题：0.51mm镀金插针因表面污染或机械损伤导致接触失效，影响50Ω阻抗匹配。

方案：使用无纺布蘸异丙醇清洁插针，安装时保持插拔轴心对齐；定期检测接触电阻（标准值≤20mΩ）。

3. 高温环境外壳变形

问题：PA GF材质在持续105℃工况下可能发生蠕变，导致结构失稳。

方案：高温应用场景（＞80℃）需强制风冷散热，或替换金属外壳型号；定期检查外壳形状公差（变形量≤0.2mm）。

4. 振动场景固定失效

问题：无辅助固定结构的设计在汽车振动环境中易松动。

方案：增加PCB安装支架（间距≤25mm），搭配M3螺丝双侧锁紧；线束端施加5-8N保持力测试验证。

5. 键控匹配偏差

问题：单键控代码A在密集排布时易发生错位插入。

方案：预装防呆导向柱（直径1.0±0.05mm），公母端对插前进行触觉/听觉双重定位确认。

注： 本文由AI生成，已人工审核。
