泰科TE 2287907-2 PCB线到板50Ω连接器800VAC现货
泰科2287907-2是一款微型单孔位线对板连接器，专为印刷电路板（PCB）边缘安装设计。其主体采用阻燃玻璃纤维增强尼龙（PA GF），带有镀金插针端子以优化信号传输性能，核心插针直径仅0.51mm，匹配50Ω阻抗特性并支持0-6000MHz高频应用。该连接器工作温度范围为-40°C至105°C，符合SAE/USCAR-17汽车级标准，适用工业控制与车载电子等场景的弱电信号连接。安装方式为前端面板固定结合焊尾通孔焊接，结构尺寸为24.5×10×8.4mm（长×宽×高），具备接合固定设计以确保连接的机械稳定性。
一、2287907-2中文手册
| 分类 | 详情 |
|---|---|

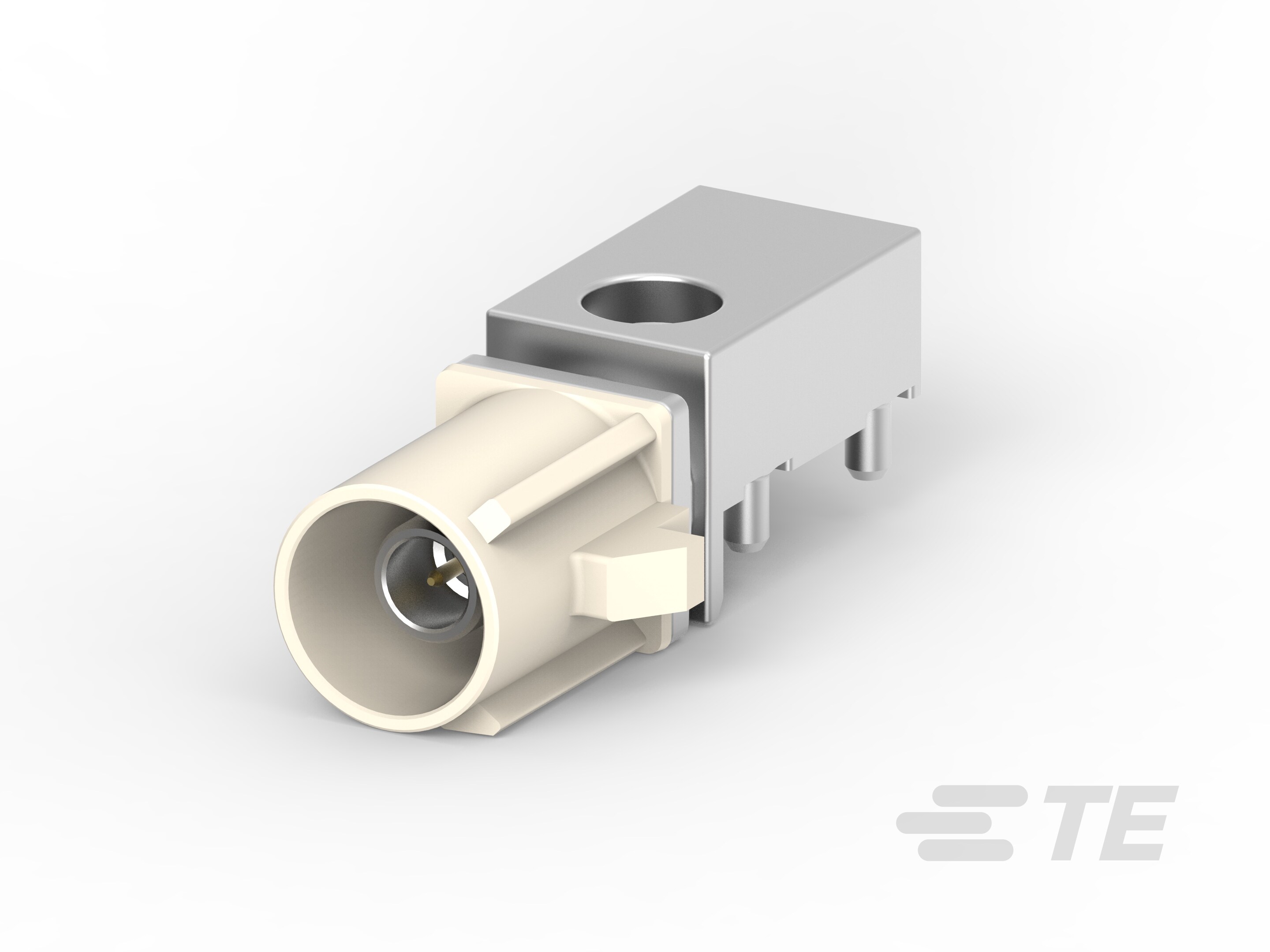

| 产品图 |  |
| 产品型号 | 2287907-2 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | B |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 淡黄色 |
| 连接器高度 | 8.4mm[.33in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 10mm[.394in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Tray |
| 电介质材料 | PCT |
| 采购入口 | 2287907-2现货 |
| 原厂手册 | 2287907-2数据手册.PDF |
二、2287907-2配套型号
| 配套型号 | 产品图 |
|---|---|
| 2272519-2 | 暂无 |
| 2474535-1 | 暂无 |
| 2474533-1 | 暂无 |
| 更多配套型号查询 | 2287907-2配套型号大全 |
三、2287907-2适用领域
泰科2287907-2连接器以其高可靠性、精准信号传输能力、耐环境特性和紧凑设计，广泛应用于以下领域：
1. 通信与网络设备：50Ω阻抗及0-6000MHz工作频率范围支持高速信号传输，通孔焊接端子确保射频稳定性，适用于路由器、基站内部电路和高速数据链路的连接，边缘PCB安装方式适配紧凑空间设计。
2. 汽车电子系统：兼容SAE/USCAR-17标准，键控代码B机制有效防止误插，端子镀金和锡的组合提供低电阻接触和抗腐蚀性，满足车载ECU、诊断接口等场景的严苛要求（如-40°C至105°C操作温度），保障行车信号安全。
3. 工业自动化控制：PA GF主体材料具备耐高温和化学腐蚀特性，通孔焊接固定强化机械稳定性，适用于工厂传感器、控制模块的电信号连接，支持高振动环境下持续运行。
4. 医疗仪器与设备：端子镀金减少氧化风险，宽温工作范围适应精密消毒流程，作为线到板连接器，可靠实现设备内部PCB的信号传输，确保医疗电子在敏感环境下的安全性。
5. 消费电子与计算设备：单行1位布局(10mm宽度)优化高密度布线，低电流(1A)信号传输支持笔记本电脑、便携式设备中的PCB边缘安装，平衡连接效率与抗干扰需求。
该连接器通过键控对准设计、应力消除结构和可靠的电镀工艺，确保在各种应用中实现长期稳定的信号连接，淡黄色外壳提升工业环境中的辨识度。
四、2287907-2常见问题与解决方案
1. 安装稳定性不足
问题：PCB边缘安装方式在振动或外力影响下易松动，缺乏额外固定点导致应力集中。
方案：添加应力消除附件（如卡扣或绑带），确保焊接点均匀受力并加固支撑结构，分散外部负荷。
2. 防尘防水性能局限
问题：设计未密封（IP等级不满足防水要求），在高湿度或污染环境中易渗入粉尘或水汽，影响电气性能。
方案：控制环境湿度（建议≤80%RH），使用硅胶密封胶辅助密封接口面，定期清洁避免污垢累积。
3. 端子接触电阻升高
问题：插针端子压接偏差或镀金层氧化可能导致接触不良，增加电阻值，影响信号传输稳定性。
方案：压接高度公差严格控制在±0.2~0.5mm内，使用专用清洁工具去除端子氧化层，必要时更换端子以保持低接触电阻。
4. 外壳变形或环境腐蚀风险
问题：PA GF材质在温度接近上限（105°C）时易软化变形，暴露于酸碱性环境或腐蚀性液体可能加速损坏。
方案：避免操作温度超过100°C，高温环境选用金属外壳替代品；规避化学腐蚀源，定期检查外壳完整性并及时更换受损部件。
5. 键控匹配错误
问题：键控代码B未与公端正确对齐，可能造成端子排列顺序不匹配，引发连接不稳或物理损伤。
方案：安装前核对键控代码和端子顺序，使用对准工具辅助定位，确保两端精准对接以减少错位概率。
