泰科TE 2287907-3 50Ω高频PCB连接器 现货

泰科2287907-3是一款单通道线到板连接器，专为信号传输设计，采用边缘PCB安装方式并支持焊接固定。主体材料为聚酰胺加玻璃纤维（PA GF），端子类型为插针，接触部镀金（Au），外部镀锡（Sn），确保电气稳定性。其阻抗50Ω，工作电压800VAC，频率范围0-6000MHz，耐受温度-40°C至105°C，符合SAE/USCAR-17标准。紧凑尺寸24.5×10×8.4mm适用于汽车电子及工业设备等高可靠性场景。

一、2287907-3中文手册

分类	详情

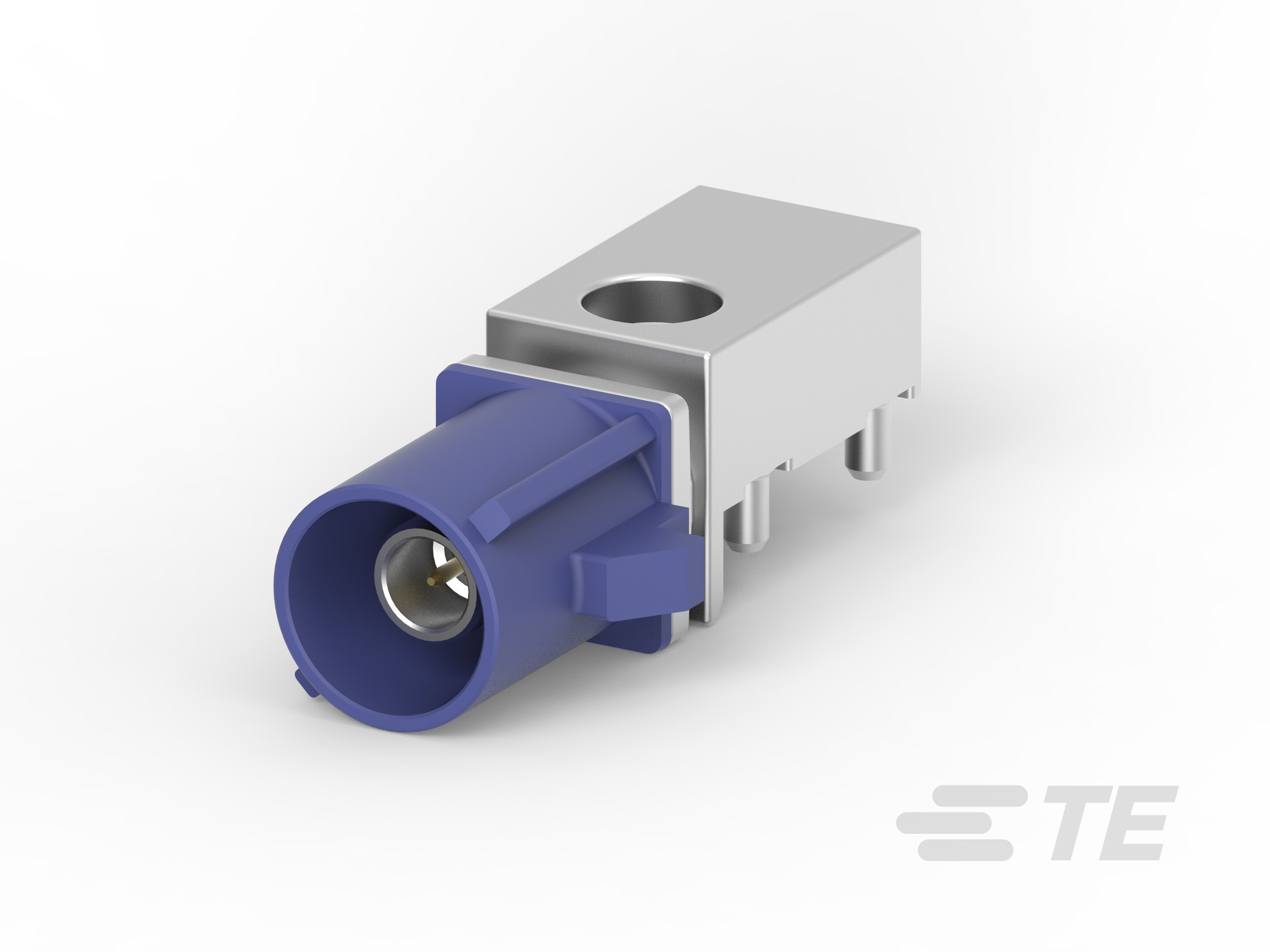

产品图
产品型号	2287907-3
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	C
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	信号蓝
连接器高度	8.4mm[.33in]
产品长度	24.5mm[.965in]
产品宽度	10mm[.394in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	2287907-3现货
原厂手册	2287907-3数据手册.PDF

二、2287907-3配套型号

三、2287907-3适用领域

泰科2287907-3连接器凭借其高频信号处理能力、紧凑式PCB集成设计及宽温域适应性，广泛应用于以下领域：

1. 工业自动化与机械控制：PA GF主体材料（耐温-40°C至105°C）及通孔焊接安装确保工厂环境下的机械振动耐受性，支持传感器信号传输与控制模块的稳定连接，边缘方向布局适配紧凑PCB空间。

2. 汽车电子系统：键控代码C与金镀端子接触部(直径0.51mm)防止信号干扰和误插，符合SAE/USCAR-17标准，适用于车载ECU接口与线束管理，保障行车安全与高频数据传输可靠性。

3. 通信与数据传输设备：50Ω阻抗支持高达6GHz工作频率范围，优化信号完整性，适用于路由器、基站内部板到线信号互联，单行1位布局(10mm宽度)平衡空间效率与抗干扰性能。

4. 医疗器械与诊断设备：无屏蔽设计简化内部布线复杂度，金镀接触件确保低信号衰减，适配医疗监护仪与成像设备精密电路，宽温域支持消毒流程稳定性。

5. 测试仪器与研发应用：紧凑尺寸(24.5mm长度×8.4mm高度)与锡镀外部端子提升耐腐蚀性，适用于实验室测量设备、原型开发中高频信号连接与校准模块，确保数据采集精度。

该连接器通过键控对准、宽频响应及高信赖性材料，在信号密集场景中实现长期稳定运行，信号蓝外壳进一步增强工业环境中的安装辨识度。

四、2287907-3常见问题与解决方案

1. 安装结构稳定性不足

问题：焊尾式PCB安装依赖焊接点承受机械应力，在振动环境中易出现焊点疲劳或断裂。

方案：增加板载支架或卡槽结构分散应力，严格控制焊接工艺温度（建议低于260℃/5秒）并验证焊点浸润完整性。

2. 非密封结构污染风险

问题：无IP防护等级设计，在工业环境中易受粉尘、湿气侵入导致端子间短路。

方案：定期清洁端子区域，在PCB布局时预留隔离区（建议>3mm净距），高污染环境建议加装防护罩。

3. 微型端子压接失效

问题：0.51mm插针直径导致压接容差小（±0.02mm），压接高度偏差易引起接触电阻超标。

方案：使用经校准的微距压接工具（JEDEC标准），每批次抽检压接剖面，镀金端子存储期不超过12个月。

4. 高温环境壳体变形

问题：PA GF材质在持续105℃工况下出现热蠕变，导致端子定位偏移。

方案：超过85℃的应用场景强制安装散热片，或更换金属壳体兼容型号（需验证阻抗匹配）。

5. 微型键控错位风险

问题：键控代码C的公差带仅0.15mm，人工插接易产生偏斜卡滞。

方案：采用导向柱定位工装，安装后执行通断测试（建议测试电流≥0.1A）验证接触可靠性。
