TE 2287907-5 板装射频连接器 50Ω 现货

泰科2287907-5是一款单通道（1位）线对板射频连接器，专为高频信号传输设计，阻抗为50Ω，支持0-6GHz工作频率范围。该连接器采用板端通孔焊接安装方式，前端面板固定，PCB边缘安装方向。其中心接触件及端子接触部均采用金镀层，确保优良导电性与耐腐蚀性，外部端子镀锡增强焊接可靠性。壳体为叶绿色PA GF（玻璃纤维增强聚酰胺）材质，具备-40°C至105°C的宽工作温度范围，符合SAE/USCAR-17标准。典型应用于信号电路，适用于工业设备、通讯装置等需要稳定高频传输的场景。

一、2287907-5中文手册

分类	详情

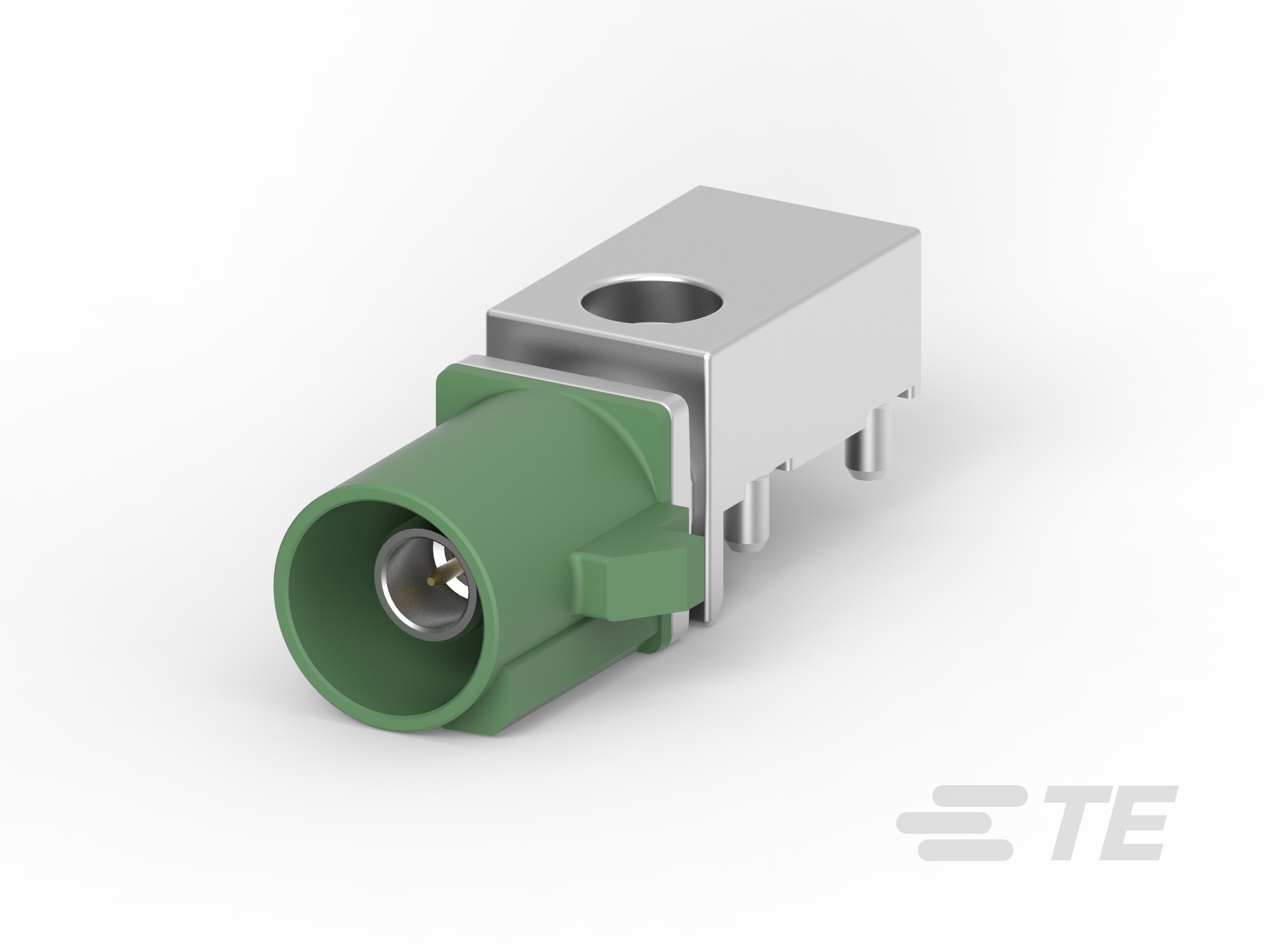

产品图
产品型号	2287907-5
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	E
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	叶绿色
连接器高度	8.4mm[.33in]
产品长度	24.5mm[.965in]
产品宽度	10mm[.394in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率(GHz)	0 – 6
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	2287907-5现货
原厂手册	2287907-5数据手册.PDF

二、2287907-5配套型号

三、2287907-5适用领域

泰科2287907-5连接器凭借其高频特性、耐用结构及精密信号传输能力，广泛应用于以下领域：

1. 工业自动化与机械控制：PA GF外壳（耐温-40°C至105°C）及通孔焊接安装设计，适用于机床、产线等高振动环境，确保传感器和控制链路在设备内部的稳定连接，同时叶绿色外壳便于系统集成中的快速识别。

2. 汽车电子系统：兼容SAE/USCAR-17标准，搭配精密金镀端子（插针直径0.51mm）及50Ω阻抗特性，支持车载ECU、传感器接口等场景的信号传输，保障行车控制系统可靠性与抗干扰能力。

3. 通信与数据传输设备：0-6GHz高频工作范围及线到板连接系统，优化路由器、基站等设备内部信号传输需求，边缘安装设计紧凑布局，通孔焊接确保密度与抗振动的平衡。

4. 仪器仪表与测试设备：板安装方式简化电子设备内部布线，高工作温度耐受性（最高105°C）适配医疗仪器、工业测量工具等场景，提供长期稳定的信号传输解决方案。

5. 户外与能源设备辅助应用：叶绿色外壳增强户外环境辨识度，尽管无密封设计，但其耐热耐腐蚀PA GF材料支持辅助系统（如太阳能监控组件）在温和条件下运行。

该连接器通过高频信号处理与精密端子镀层，确保复杂工况下的长期可靠性，同时叶绿色壳体提升工业集成效率。

四、2287907-5常见问题与解决方案

1. PCB安装不稳固

问题：边缘安装设计依赖焊尾固定，在振动或机械应力作用下容易松动。

方案：添加支撑结构（如卡扣或加强支架），确保电缆受力均匀分布，并通过增强焊接稳固性避免位移。

2. 密封性缺陷

问题：设计不具备密封功能（可密封：否），在高湿度或污染环境中易导致污染物侵入电路。

方案：应用辅助密封材料（如硅胶涂层），控制环境湿度（建议≤60%RH），并避免暴露于潮湿或灰尘严重区域。

3. 端子接触电阻异常

问题：插针端子接触部金电镀层在氧化或压接不当（公差±0.2mm）时，可能引发接触不良或信号传输不稳定。

方案：使用专用工具清洁端子氧化层，确保压接高度符合规范，并在必要时更换端子以维持低电阻状态。

4. 外壳热变形风险

问题：PA GF（聚酰胺玻璃纤维）材料在工作温度超过105°C时易软化变形。

方案：避免长期暴露于高温源（如引擎附近），保持温度在-40°C至105°C范围内，并定期检查外壳结构完整性。

5. 键控对准偏差

问题：键控代码E未与公端精确匹配，导致连接不稳定或信号中断。

方案：安装前核对公/母端子键控代码及排列顺序，利用对准工具辅助定位，确保接口无偏差对接。
