泰科TE2287907-6 PCB汽车连接器 金触点射频信号 现货
泰科2287907-6是一款线对板连接器，专为印刷电路板的边缘安装设计。其为单行、单位数配置，端子采用插针结构，中心接触件和接触部均镀金，外部镀锡，确保低接触电阻和高可靠性。主体材料为PA GF（玻璃纤维增强尼龙），配合PCT电介质，阻抗50Ω，频率覆盖0至6000MHz，适用于信号电路且兼容SAE/USCAR-17标准。工作电压达800VAC，最大电流1A，插针直径0.51mm，通过通孔焊接固定。工作温度范围-40°C至105°C，具备耐环境性，支持紧凑空间的工业应用如自动化设备。虽无密封和屏蔽功能，但其结构紧凑，尺寸为24.5×10×8.4mm，适合高频稳定传输场景。
一、2287907-6中文手册
| 分类 | 详情 |
|---|---|

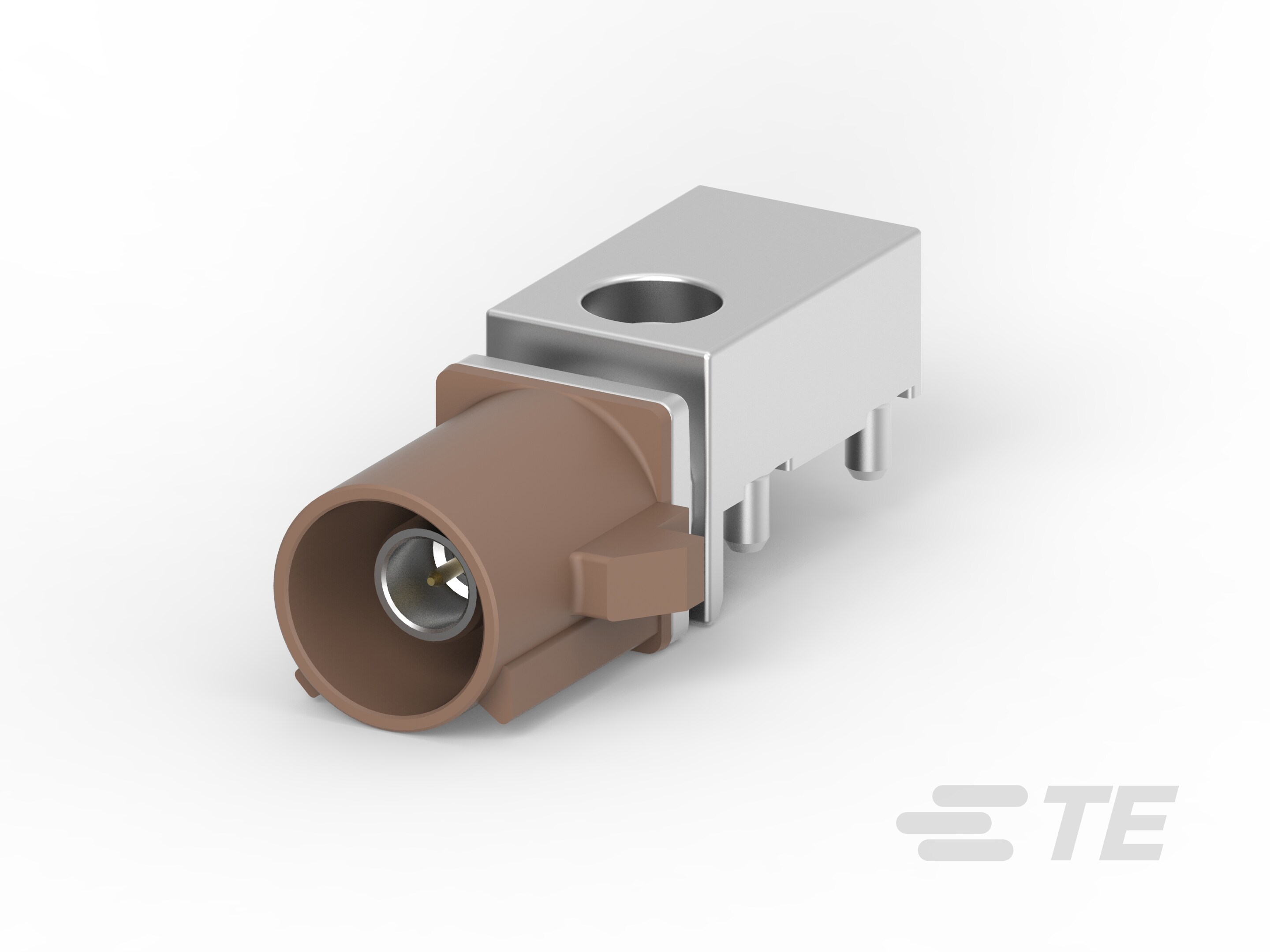

| 产品图 |  |
| 产品型号 | 2287907-6 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | F |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 坚果褐色 |
| 连接器高度 | 8.4mm[.33in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 10mm[.394in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Tray |
| 电介质材料 | PCT |
| 采购入口 | 2287907-6现货 |
| 原厂手册 | 2287907-6数据手册.PDF |
二、2287907-6配套型号
| 配套型号 | 产品图 |
|---|---|
| 2474535-1 | 暂无 |
| 2272519-6 | 暂无 |
| 2474533-1 | 暂无 |
| 更多配套型号查询 | 2287907-6配套型号大全 |
三、2287907-6适用领域
泰科2287907-6连接器以其高频性能、稳定机械特性及环境适应性，专为高可靠性要求的领域设计，适用场景如下：
1. 高频通信与信号传输
支持0-6000MHz宽频工作范围，50Ω阻抗匹配与金镀层端子确保高速信号完整性，适用于基站射频模块、网络设备及测试仪器的PCB板级信号传输，最大限度减少信号衰减与干扰。
2. 汽车电子控制单元（ECU）
符合SAE/USCAR-17汽车标准，通孔焊接与焊尾固定提供抗振动稳定性，105℃耐温范围（-40℃至105℃）满足引擎舱等高温区域需求，坚果褐色外壳便于系统快速识别与维护。
3. 工业自动化控制系统
PA GF材质壳体（耐温-40℃至105℃）抵御车间高温与化学腐蚀，边缘安装设计适配控制柜紧凑空间，1A电流承载能力保障传感器、PLC模块的稳定供电与信号连接。
4. 精密仪器与医疗设备
金镀层插针端子（直径0.51mm）实现低接触电阻与高耐久性，板对线直连方式简化医疗设备内部布线，105℃耐受性支持设备消毒流程，确保生命支持系统等关键信号的零失误传输。
5. 能源管理设备
8.4mm低剖面结构与24.5mm×10mm紧凑尺寸适配太阳能控制器、智能电表等密闭腔体，PCT电介质材料保障高电压环境（800VAC）下的绝缘安全性。
该连接器通过宽温域兼容性、高频信号保真度及汽车级抗震设计，在复杂工况中实现持久可靠连接，坚果褐色壳体强化工业场景的设备辨识效率。
四、2287907-6常见问题与解决方案
1. 安装固定不稳
问题：PCB边缘安装固定依赖焊尾，机械应力或振动易导致松动或脱落。
方案：添加应力消除附件（如绑带或卡扣），优化布线减少外力作用，并确保PCB支撑结构牢固。
2. 密封性缺失致污染渗入
问题：不可密封设计在潮湿或多尘环境（如湿度>80%RH）中易引发内部污染，影响电气性能。
方案：控制应用环境湿度≤80%RH，定期清洁连接器表面，避免长期暴露于腐蚀性介质。
3. 端子接触不良
问题：插针端子压接不当或氧化（尤以金镀层端子）可能导致接触电阻升高，信号不稳定。
方案：严格遵循压接公差（±0.2mm），使用专用清洁工具去除氧化层，定期检测更换异常端子。
4. 外壳变形或材料劣化
问题：PA GF尼龙材质在高温（>105°C）或化学腐蚀下易软化变形，缩短连接器寿命。
方案：限制工作温度至105°C内，避免强酸/碱环境，高温工况下评估替代外壳材料。
5. 键控错位对接失败
问题：键控代码F未与匹配公端对准，可能导致插拔偏差或连接中断。
方案：安装前核对公母端键控代码，使用专用对准工具辅助定位，确保端子排列精确无误。
