TE 2-2287907-1 50Ω射频板端线到板连接器 现货

泰科2-2287907-1是一款单位数线到板射频连接器，专为印刷电路板边缘安装设计。其阻抗50Ω，支持0–6000MHz信号应用及800VAC工作电压，最大电流1A，端子插针直径0.51mm，接触部镀金确保高可靠性连接。主体材料为聚酰胺玻璃纤维（PA GF），壳体乌黑色，尺寸24.5mm×10mm×8.4mm，通过通孔焊接固定PCB。工作温度范围-40°C至105°C，满足UL 94V-1/V-2阻燃标准与SAE/USCAR-17兼容性要求。

一、2-2287907-1中文手册

分类	详情

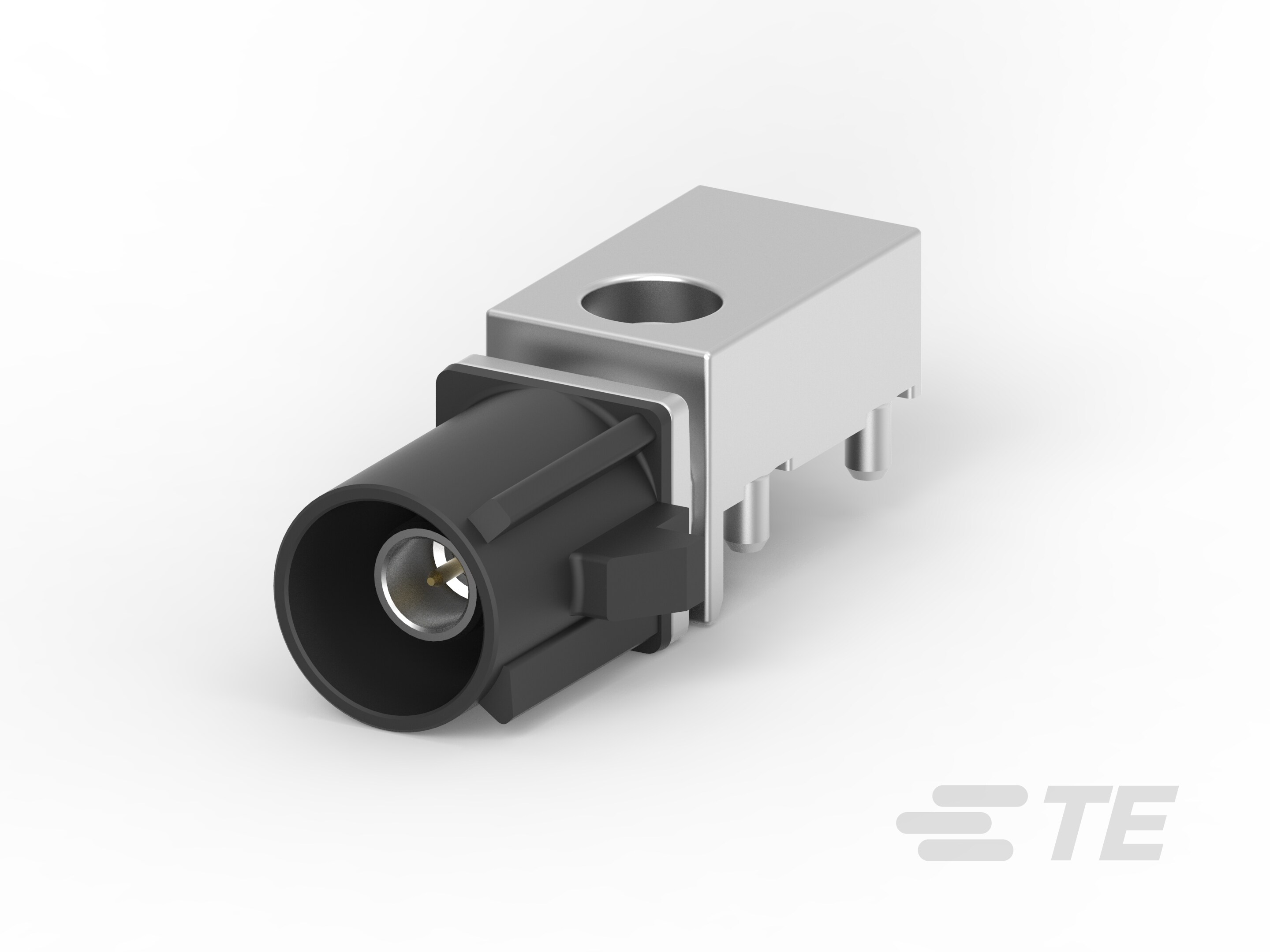

产品图
产品型号	2-2287907-1
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	A
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	乌黑色
连接器高度	8.4mm[.33in]
产品长度	24.5mm[.965in]
产品宽度	10mm[.394in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	2-2287907-1现货
原厂手册	2-2287907-1数据手册.PDF

二、2-2287907-1配套型号

三、2-2287907-1适用领域

泰科2-2287907-1连接器凭借其高电压耐受性、宽温度适应性及精准阻抗设计，广泛应用于以下领域：

1. 工业自动化与控制系统：PA GF主体材料（耐温-40℃至105℃）及通孔焊接安装方式适应机床、PLC等高振动、高温环境，确保工业传感器与控制器信号链路的稳定性。

2. 汽车电子模块：兼容SAE/USCAR-17标准结合金镀层端子（插针直径0.51mm）防止信号失真，适用于ECU、车载仪表等场景，保障电气安全与信号完整性。

3. 通信与射频设备：50Ω阻抗匹配及高达6000MHz工作频率支持线到板连接方式，适配路由器、基站内部射频信号传输，提升高速数据的抗干扰能力。

4. 消费电子与通用工业设备：PCB边缘安装固定设计（24.5mm长度×10mm宽度）与800VAC工作电压耐受性，便于紧凑空间集成，乌黑色外壳强化系统兼容性与可靠性。

该连接器通过通孔焊接的应力消除机制、宽广温度适应性及高绝缘等级，在复杂电气环境中实现稳定耐久连接，乌黑色外壳进一步提升工业设备的视觉一致性。

四、2-2287907-1常见问题与解决方案

1. 焊点疲劳断裂

问题：通孔焊接安装（板安装方式）在机械振动或温差变化下，焊点易因热膨胀系数差异产生微裂纹。

方案：
