泰科TE 2-2287907-2 PCB边缘安装高频6GHz连接器现货
泰科2-2287907-2是一款单引脚（1位）线对板射频连接器，专为高频信号传输设计。其额定工作电压为800V AC，阻抗50Ω，支持0–6000MHz工作频率范围，适用于通孔焊接的PCB边缘安装。连接器采用PA GF材质主体，插针端子接触部镀金确保稳定导电性与耐腐蚀性，外部端子镀锡以优化焊接性能。机械特性包括淡黄色壳体、前端面板安装方式及板载焊尾固定结构。工作温度范围为-40℃至105℃，符合UL 94V-1/V-2阻燃标准及SAE/USCAR-17规范，电介质材料为PCT，尺寸为24.5×10×8.4mm。该连接器广泛用于需高可靠性的信号电路应用场景。
一、2-2287907-2中文手册
| 分类 | 详情 |
|---|---|

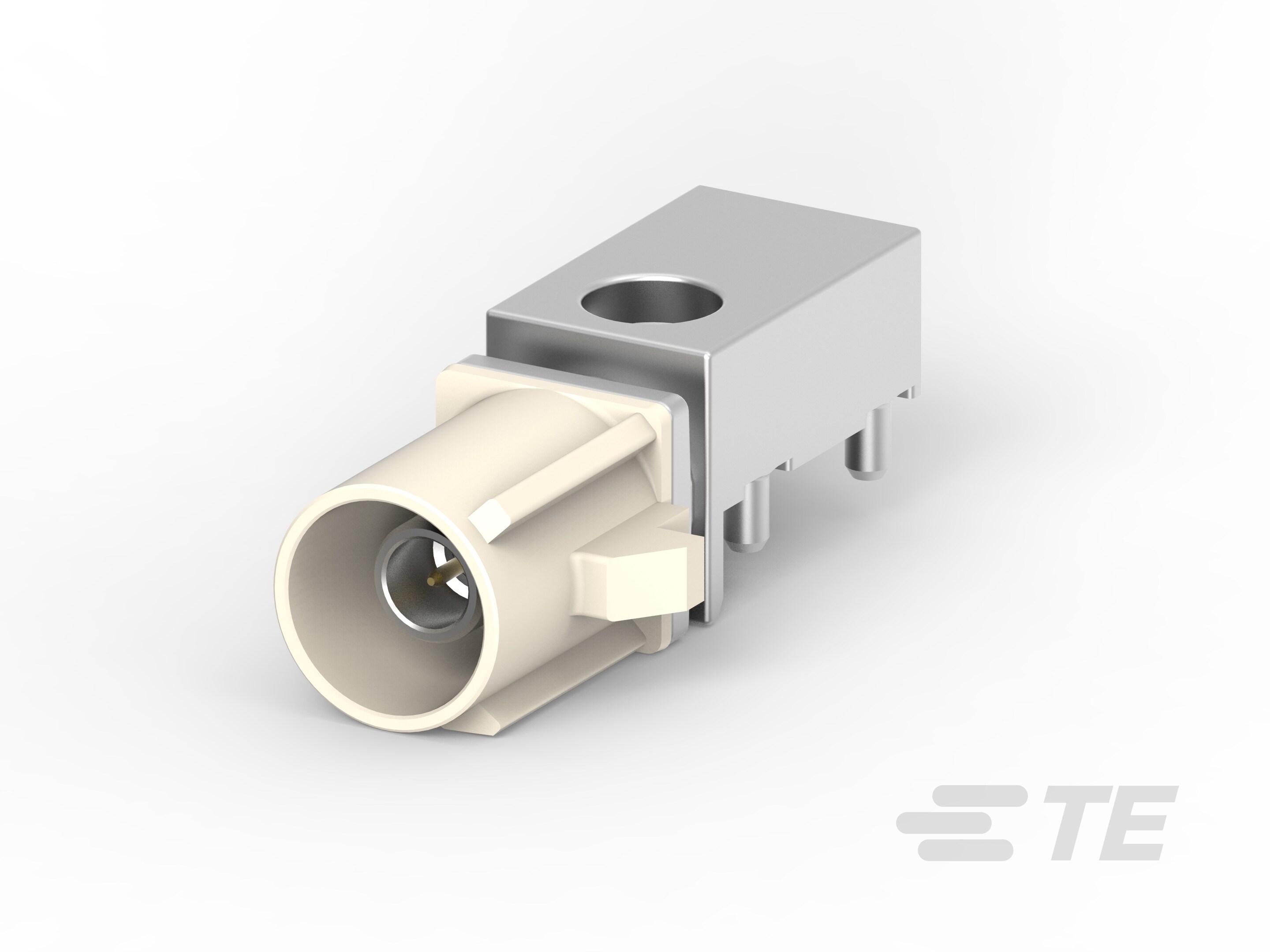

| 产品图 |  |
| 产品型号 | 2-2287907-2 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | B |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 淡黄色 |
| 连接器高度 | 8.4mm[.33in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 10mm[.394in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Tray |
| 电介质材料 | PCT |
| 采购入口 | 2-2287907-2现货 |
| 原厂手册 | 2-2287907-2数据手册.PDF |
