TE 2-2287907-5 单针线对板连接器 高频6GHz 现货
泰科2-2287907-5是一款线到板型连接器，专为印刷电路板（PCB）设计。该单排、单插针位连接器提供50Ω阻抗和800VAC工作电压，主体采用PA GF材料，端子中心接触件镀金（Au）以提高信号完整性，外部端子镀锡（Sn）。其标准尺寸为24.5×10×8.4mm，前端板安装方式带焊尾固定，支持通孔焊接端接。工作温度范围达-40至105°C，频率覆盖0-6000MHz，适用于信号应用。产品符合UL阻燃等级（94V-1/V-2）及SAE/USCAR-17标准，确保在严苛环境中的可靠性和电气性能。
一、2-2287907-5中文手册
| 分类 | 详情 |
|---|---|

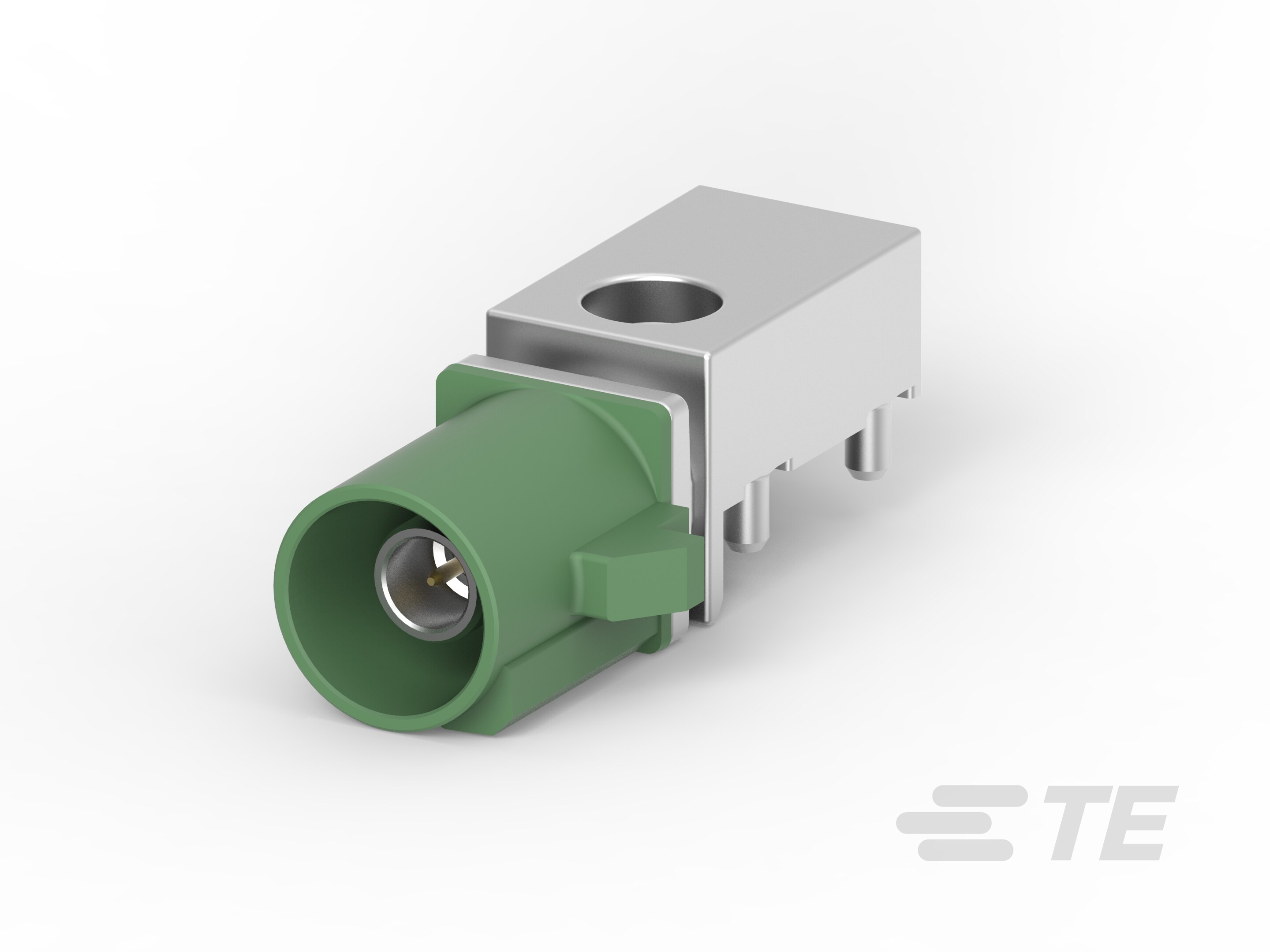

| 产品图 |  |
| 产品型号 | 2-2287907-5 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | E |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 叶绿色 |
| 连接器高度 | 8.4mm[.33in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 10mm[.394in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Tray |
| 电介质材料 | PCT |
| 采购入口 | 2-2287907-5现货 |
| 原厂手册 | 2-2287907-5数据手册.PDF |
