泰科TE 2-2287907-6 单孔位高频线到板连接器 现货

泰科2-2287907-6是一款板安装线对板单针连接器，专为PCB边缘安装设计。它具有50Ω阻抗和800VAC工作电压，额定电流最大1A，工作频率范围0-6000MHz。主体采用PA GF材料，端子接触部电镀金以提高导电性，外部端子电镀锡并配备接合插针（直径0.51mm）。该连接器支持通孔焊接端接方式，工作温度范围宽达-40°C至105°C，符合UL 94V-1/V-2阻燃和SAE/USCAR-17标准，适用于信号应用，外壳为坚果褐色，尺寸紧凑（长24.5mm×宽10mm×高8.4mm）。泰科电子作为行业领先企业，其产品广泛应用于汽车、通信等领域，确保高可靠性。

一、2-2287907-6中文手册

分类	详情

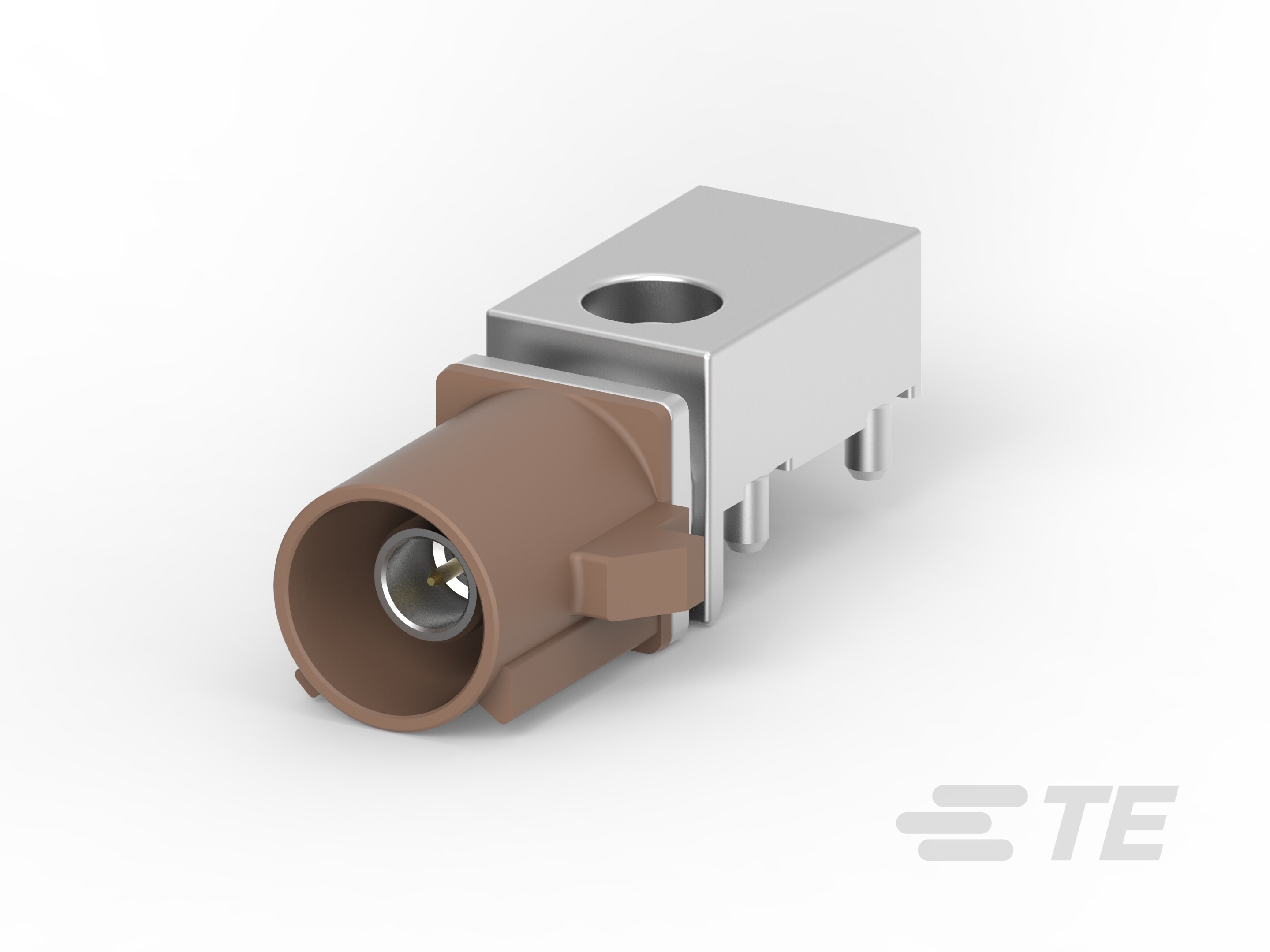

产品图
产品型号	2-2287907-6
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	F
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	坚果褐色
连接器高度	8.4mm[.33in]
产品长度	24.5mm[.965in]
产品宽度	10mm[.394in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	2-2287907-6现货
原厂手册	2-2287907-6数据手册.PDF

二、2-2287907-6配套型号

三、2-2287907-6适用领域

泰科2-2287907-6连接器凭借其高频稳定性、耐温性能及精准电气特性，广泛应用于以下领域：

1. 汽车电子系统：兼容SAE/USCAR-17标准及-40°C至105°C宽温工作范围（-40℉至221℉），PA GF材料主体提供优异耐化学性与抗机械应力能力，适配车载ECU、传感器信号传输等场景，确保振动或温度波动下的信号完整性。

2. 通信与数据传输设备：50Ω阻抗匹配及0-6000MHz高频工作能力支撑高速信号传输，线到板设计配合通孔焊接端接和PCB边缘安装结构，优化路由器、基站或微波设备的射频链路稳定性，端子插针金电镀保障低电阻连接。

3. 工业控制与自动化：PA GF材料（UL 94V-1/V-2阻燃等级）耐受高温及粉尘环境，结合PCB前端板安装方式和焊尾固定机制，强化机床控制器、传感器接口的机械牢固性，避免工业振动干扰。

4. 消费电子与计算机内部布线：8.4mm紧凑高度与24.5mm长度优化空间利用率，单孔位单行通孔端接支持电脑主板或家电内部信号传输，插针镀金与锡镀PCB端接确保低损耗连接，适配小型化设计需求。

5. 医疗仪器辅助电路：-40°C至105°C宽温容忍范围适应设备内部温控挑战，PA GF材料绝缘性能降低泄漏风险，PCB安装特性简化医疗电子模块维护流程，保障心脏监护仪等设备的信号可靠性。

该连接器通过高频性能、宽温度适应性及镀金端子设计，确保在射频、车载等场景中的低干扰稳定传输，坚果褐色外壳同步提升设备标识辨识度。

四、2-2287907-6常见问题与解决方案

1. PCB焊接点断裂

问题：

焊尾式通孔安装（PCB端接方法：通孔-焊接）在机械振动或外力冲击下，焊点易出现疲劳裂纹或断裂。

方案：
