泰科TE2-2287907-7高频线到板连接器金电镀现货
泰科电子（TE Connectivity）的2-2287907-7连接器是一款线到板式单行单位连接器，专为印刷电路板边缘安装设计，采用通孔焊接端接方法，适用于信号电路应用。其关键规格包括50Ω阻抗、800VAC工作电压、支持频率范围0-6000MHz，工作温度覆盖-40°C至105°C。主体材料为PA GF，PCB保持特性镀锡，端子接触部镀金，确保可靠接触；端子类型为插针，额定电流1A，提供UL 94V-1/V-2阻燃认证和SAE/USCAR-17兼容性。物理尺寸为24.5mm长×10mm宽×8.4mm高，蓝灰色壳体，非屏蔽结构，电介质材料为PCT。该产品适合工业标准下的高稳定性需求。
一、2-2287907-7中文手册
| 分类 | 详情 |
|---|---|

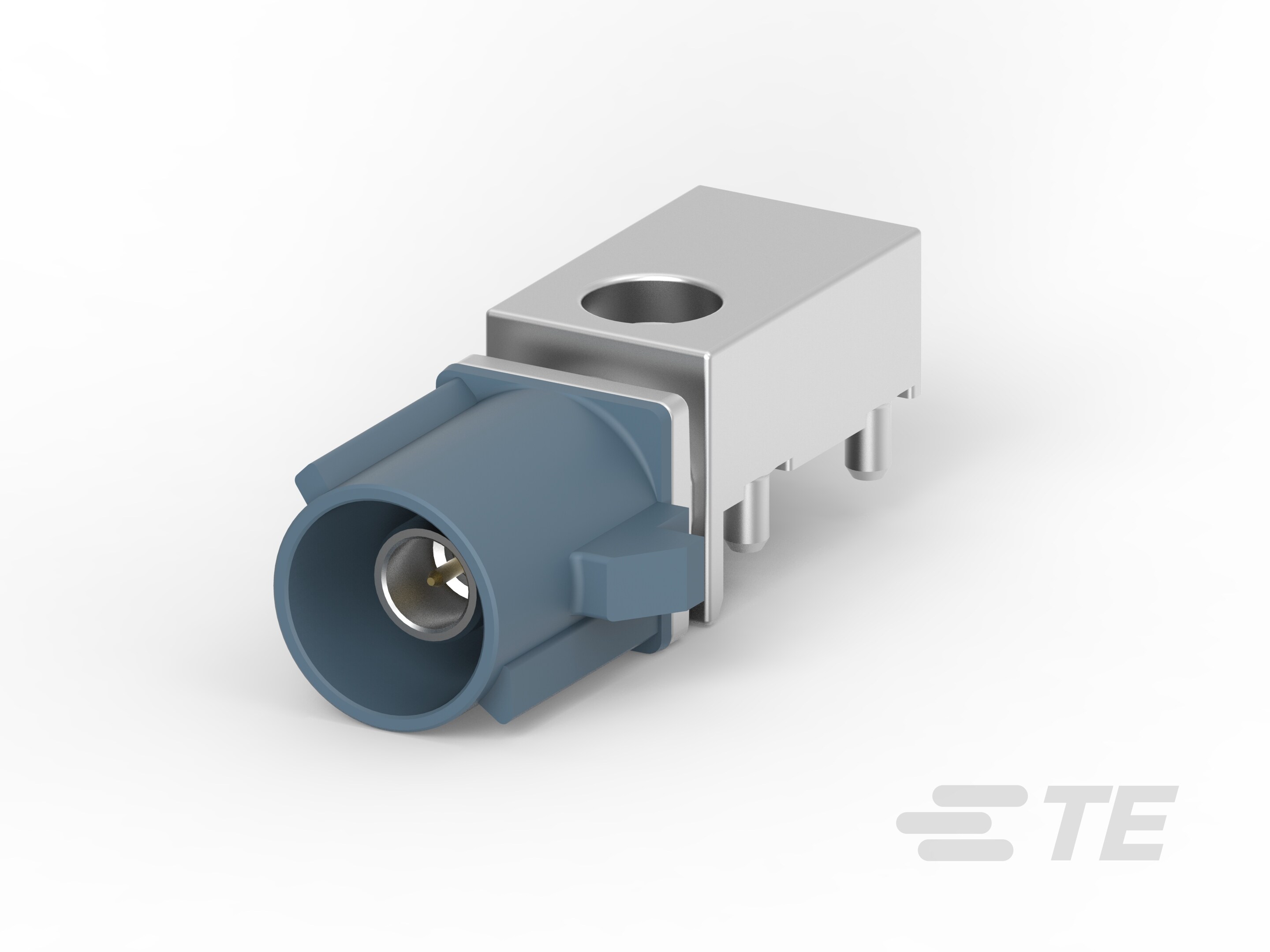

| 产品图 |  |
| 产品型号 | 2-2287907-7 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | G |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 蓝灰色 |
| 连接器高度 | 8.4mm[.33in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 10mm[.394in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Tray |
| 电介质材料 | PCT |
| 采购入口 | 2-2287907-7现货 |
| 原厂手册 | 2-2287907-7数据手册.PDF |
二、2-2287907-7配套型号
| 配套型号 | 产品图 |
|---|---|
| 2272519-7 | 暂无 |
| 更多配套型号查询 | 2-2287907-7配套型号大全 |
三、2-2287907-7适用领域
泰科2-2287907-7连接器以其可靠信号传输、宽温适应性及工业级结构设计，广泛应用于以下领域：
1. 工业自动化与机械控制：PA GF材料（耐热达105°C）和-40°C至105°C工作温域确保在工厂高温、振动环境中稳定工作，通孔焊接式PCB边缘安装支持控制器板级连接，保障传感器与执行机构的高可靠性链路。
2. 汽车电子系统：兼容SAE/USCAR-17标准与1位单行设计（阻抗50Ω）适配车载ECU信号接口，蓝灰色壳体抗化学腐蚀，焊尾固定方式满足汽车线束在狭窄空间内的精确布局需求。
3. 通信与数据传输：0-6000MHz工作频率及金质端子接触（电介质PCT）优化信号保真度，适用于基站、路由器等高频设备内部的单点板对线连接，实现低损耗RF传输。
4. 户外能源设备：-40°C极端温度耐受性支持太阳能逆变器或风力发电机组的电缆管理，板安装方式简化紧凑空间部署，蓝灰色壳体在工业场景中提供中性辨识。
5. 消费电子与家电：1.0A电流额定值及锡电镀端子满足家电控制板的安全连接，UL 94V-1/V-2阻燃等级提升洗衣设备、空调内部电路的防火性能。
该连接器通过宽温范围、标准兼容性和工业级材料设计，确保信号密集型应用中的长期稳定性，蓝灰色外壳进一步增强设备集成的隐蔽性与耐用性。
四、2-2287907-7常见问题与解决方案
1. PCB焊点应力开裂
问题：边缘安装型焊尾在机械振动或温度循环下易导致焊点疲劳断裂。
方案：
