泰科TE 7-2287907-6 高频信号 PCB线到板连接器金端子现货

泰科7-2287907-6是一款高性能单端子线到板连接器，专为印刷电路板边缘安装设计。它采用通孔焊接固定方式，镀金插针端子确保低接触电阻和50Ω阻抗，支持0-6000MHz频率和800VAC电压工作。主体由PA GF材料制成，耐热范围为-40至105°C，符合UL94V-1/V-2阻燃等级及SAE/USCAR-17标准。产品尺寸紧凑（24.5×10×8.4毫米），颜色为坚果褐色，适用于信号电路应用，在汽车和工业设备中提供可靠性能。

一、7-2287907-6中文手册

分类	详情

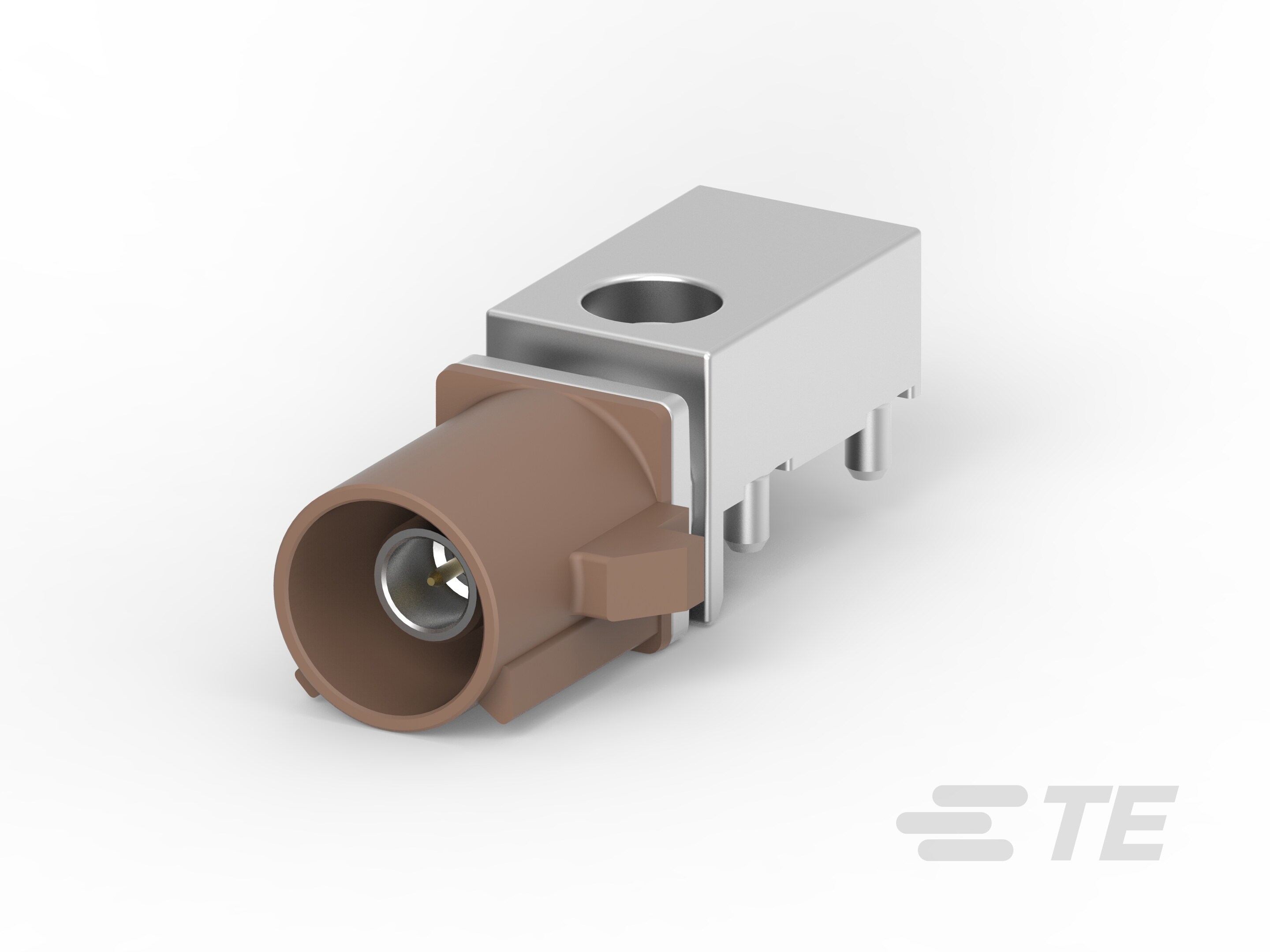

产品图
产品型号	7-2287907-6
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	F
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	坚果褐色
连接器高度	8.4mm[.33in]
产品长度	24.5mm[.965in]
产品宽度	10mm[.394in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Reel
封装数量	1600
电介质材料	PCT
采购入口	7-2287907-6现货
原厂手册	7-2287907-6数据手册.PDF

二、7-2287907-6配套型号

三、7-2287907-6适用领域

泰科7-2287907-6连接器凭借其高频传输性能、耐候性及精准适配设计，广泛应用于以下领域：

1. 汽车电子系统：键控代码F端子与金镀层接触件（额定电流1A）确保信号可靠性，兼容SAE/USCAR-17标准，适用于ECU模块和车载控制板的线束接口，防止误插并支持高频信号传输（0-6000MHz）。

2. 工业自动化与设备控制：PA GF主体材料（耐温-40°C至105°C）搭配通孔焊接固定方式，适应高振动环境的PCB稳定连接，UL 94V-1/V-2阻燃等级保障机床或控制器内部信号链路的长期耐用性。

3. 通信设备与数据传输：线到板架构支持路由器、基站等设备的紧凑布局，1位单行设计（接合插针直径0.51mm）平衡高频率兼容性与抗干扰能力，适用于高密度信号电路。

4. 医疗仪器与消费电子：宽温域适应消毒流程，锡电镀端子及PCB安装特性简化维护，坚果褐色外壳提升辨识度，适配设备内部安全连接场景。

该连接器通过键控机制、耐高温材料及高频性能，确保复杂场景中的长期稳定运行，外壳颜色进一步优化工业环境中的可视性。

四、7-2287907-6常见问题与解决方案

1. PCB焊点开裂

问题：焊尾通孔安装（PCB端接方法）在机械振动下易导致焊点疲劳断裂，影响电气连通性。

方案：优化回流焊温度曲线，确保锡镀层（PCB保持特性电镀材料：锡）完全熔融；加固PCB边缘支撑结构，降低安装应力。

2. 端子载流能力不足

问题：插针直径仅0.51mm，额定电流1A（最大值）。超负载运行时接触电阻升高，引发过热风险。

方案：严格限定工作电流≤0.8A（80%降额设计），高温环境（工组温度范围：-40–105℃）增设散热片或强制风冷。

3. 绝缘材料高温变形

问题：尼龙基主体材料（PA GF）在持续105℃工况下可能软化，导致机械结构失稳。

方案：控制环境温度≤85℃（预留20℃安全裕度）；避免接触强溶剂，预防材料溶胀（UL阻燃性等级：94V-1/V-2）。

4. 插针微动磨损

问题：金镀层（端子接触部电镀材料）厚度不足时，反复插拔易造成镀层剥落，接触电阻波动。

方案：插拔周期≤500次（建议值）；对接插座使用弹性匹配材料，降低插合力度。

5. 高频信号衰减

问题：非屏蔽设计（屏蔽：否）在6GHz工作频段易受电磁干扰，影响信号完整性。

方案：布线时增加接地层包围，射频路径阻抗严格匹配50Ω（阻抗标称值）；缩短线缆长度至≤50mm。
