泰科TE 7-2287907-7 高频线到板信号连接器 现货

作者:小编-接插世界网来源:接插世界网浏览量:8时间:2025-08-18 15:00:04

泰科7-2287907-7是一款50Ω阻抗的单板位针式射频连接器,专为信号传输场景设计。其核心为金镀中心端子,配合蓝灰色PA GF绝缘壳体,支持0至6 GHz的工作频率范围。该连接器采用PCB边缘安装方式,通过通孔焊接固定在印刷电路板上,具备前端面板安装特性。电气性能方面,可承受800V交流电压和1A最大电流,并满足-40℃至105℃的工业级温度要求。其结构包含焊尾固定与接合插针(直径0.51mm),锡镀外部端子确保可靠接触。产品符合UL 94V-1/94V-2阻燃标准及SAE/USCAR-17车规兼容性,适用于高稳定性要求的电子系统。外形尺寸为24.5mm(长)×10mm(宽)×8.4mm(高)。

一、7-2287907-7中文手册

分类详情

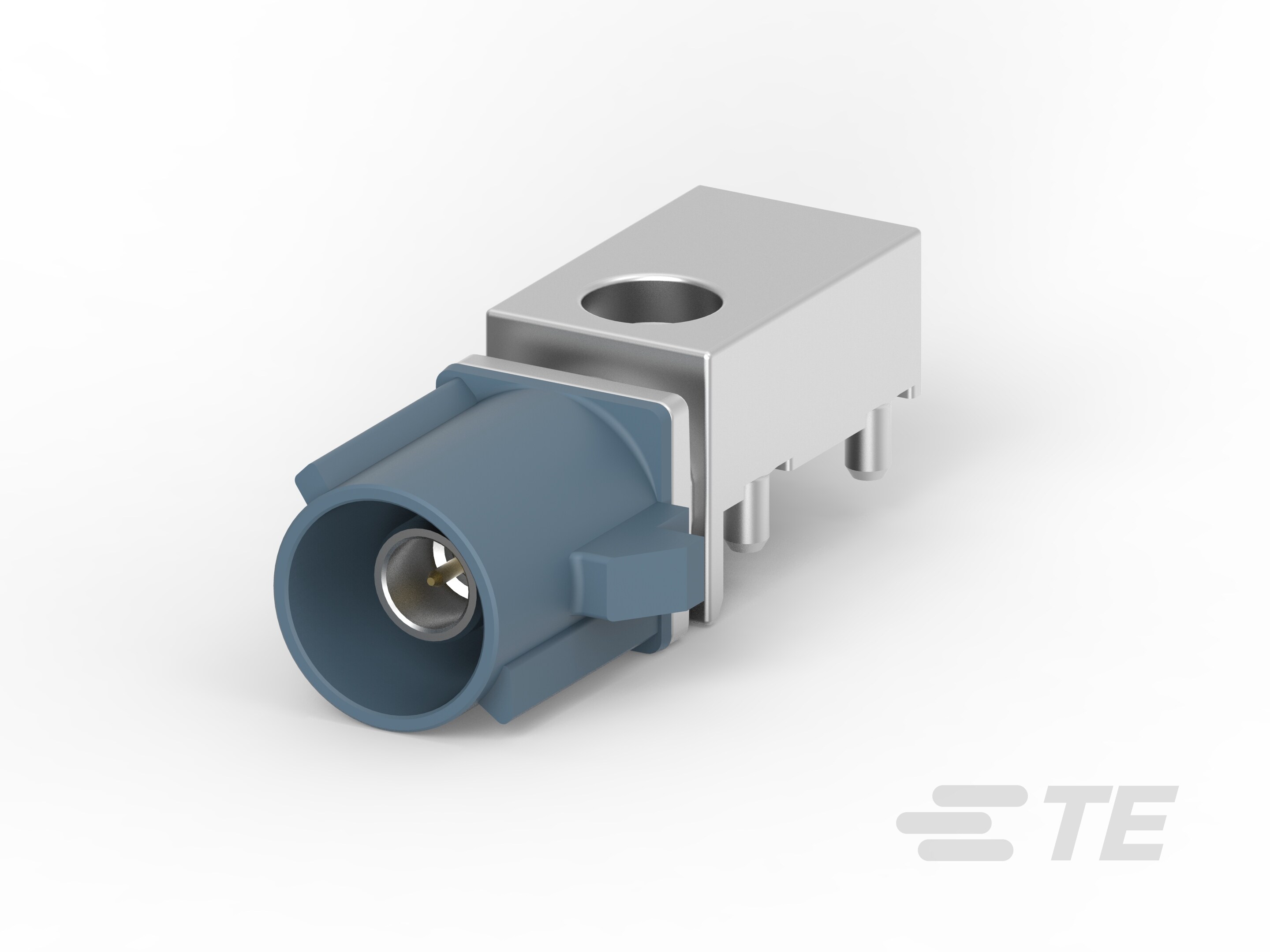

产品图泰科TE 7-2287907-7 高频线到板信号连接器 现货
产品型号7-2287907-7
混合型连接器
连接器和端子端接到印刷电路板
连接器系统线到板
可密封
行数1
PCB 安装方向边缘
位数1
阻抗(Ω)50
工作电压(VAC)800
主体材料PA GF
PCB 保持特性电镀材料
连接器和键控代码G
端子类型插针
中心接触件带有
端子接触部电镀材料金 (Au)
射频连接器中心端子电镀材料金 (Au)
外部端子电镀材料锡 (Sn)
接合插针直径.51mm[.02in]
端子额定电流(最大值)(A)1
PCB 端接方法通孔 - 焊接
PCB 安装固定类型焊尾
接合固定带有
PCB 安装固定带有
面板安装方式前端安装
连接器安装类型板安装
壳体颜色蓝灰色
连接器高度8.4mm[.33in]
产品长度24.5mm[.965in]
产品宽度10mm[.394in]
工作温度(最大值)105°C[221°F]
工组温度范围-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)0 – 6000
屏蔽
电路应用Signal
UL 阻燃性等级UL 94V-1 | UL 94V-2
与机构/标准产品兼容SAE/USCAR-17
封装方法Reel
封装数量1600
电介质材料PCT
采购入口7-2287907-7现货
原厂手册7-2287907-7数据手册.PDF

二、7-2287907-7配套型号

配套型号产品图
2272519-7暂无
更多配套型号查询7-2287907-7配套型号大全

三、7-2287907-7适用领域

泰科7-2287907-7连接器凭借其高电压耐受性、宽温域操作及精密端子设计,广泛应用于以下领域:

1. 汽车电子系统:兼容SAE/USCAR-17标准,键控代码G与插针端子(.51mm直径)实现精准对准,适用于变速箱控制单元和车载信号接口,防止误插并保障行车安全性。

2. 工业自动化设备:PA GF主体材料(耐温-40℃至105℃)适配工业振动及温度波动场景,PCB边缘安装设计简化控制板与线缆的集成,支撑传感器与设备控制链路的稳定连接。

3. 通信与信号传输:50Ω阻抗与0-6000MHz工作频率范围支持高效射频信号传输,适用于路由器、基站等高密度电路板布局的单路信号应用。

4. 通用电子仪器:紧凑尺寸(24.5mm×10mm×8.4mm)及单板焊接端接方式适配小型设备内部布线,金端子电镀确保低阻抗连接,延长设备使用寿命。

该连接器通过键控机制、高温耐受及精准结构,在复杂电气环境中提供可靠的数据与动力传输。

四、7-2287907-7常见问题与解决方案

1. PCB焊接点应力断裂

问题:边缘安装式焊尾在机械振动或热循环下易产生应力集中,导致焊点疲劳开裂。

方案:采用应变消除支架固定线缆,确保PCB焊点承受的侧向力≤5N/mm²;回流焊时严格执行升温斜率(建议≤3°C/秒),避免热冲击。

2. 端子接触阻抗升高

问题:.51mm金镀层插针暴露于含硫环境时,表面易生成绝缘性硫化膜,造成接触阻抗异常。

方案:使用乙二醇基专用清洁剂去除氧化层,通孔焊接后实施氩气保护工艺;定期检测接触电阻(标准值≤20mΩ)。

3. 壳体热变形引发对位偏差

问题:PA GF材质壳体在接近105°C上限温度时,线性膨胀系数达8×10⁻⁵/K,引起安装孔位偏移。

方案:高温环境(>80°C)改用铜镍合金散热基板;安装间距预留≥0.3mm热膨胀余量;每200工作小时进行红外热成像检测。

4. 高频信号完整性劣化

问题:在6GHz工作频段,通孔阻抗突变会引发信号反射(VSWR>1.5)。

方案:PCB设计采用共面波导结构,阻抗控制严格保持50±2Ω;接地过孔间距≤λ/10(5GHz时约0.6mm)。

5. 电化学迁移风险

问题:锡铅焊料与金镀层在湿度>60%RH时形成原电池,导致枝晶生长短路。

方案:焊接后涂覆聚对二甲苯防潮涂层(厚度≥12μm);存储环境湿度控制于40±5%RH。
