TE 7-2287907-9 线到板连接器 高频800V 现货

泰科7-2287907-9连接器是一款单位数线对板连接器，设计用于PCB边缘焊接安装。它采用插针端子配置（接触部金镀层、外部锡镀层），主体为PA GF阻燃材料，阻抗50Ω，支持0-6000MHz信号传输及800VAC工作电压。该连接器符合UL 94V-1/V-2和USCAR-17标准，工作温度范围-40°C至105°C，尺寸紧凑（长24.5mm、宽10mm、高8.4mm），适用于汽车、通信等电子设备的可靠互连。

一、7-2287907-9中文手册

分类	详情

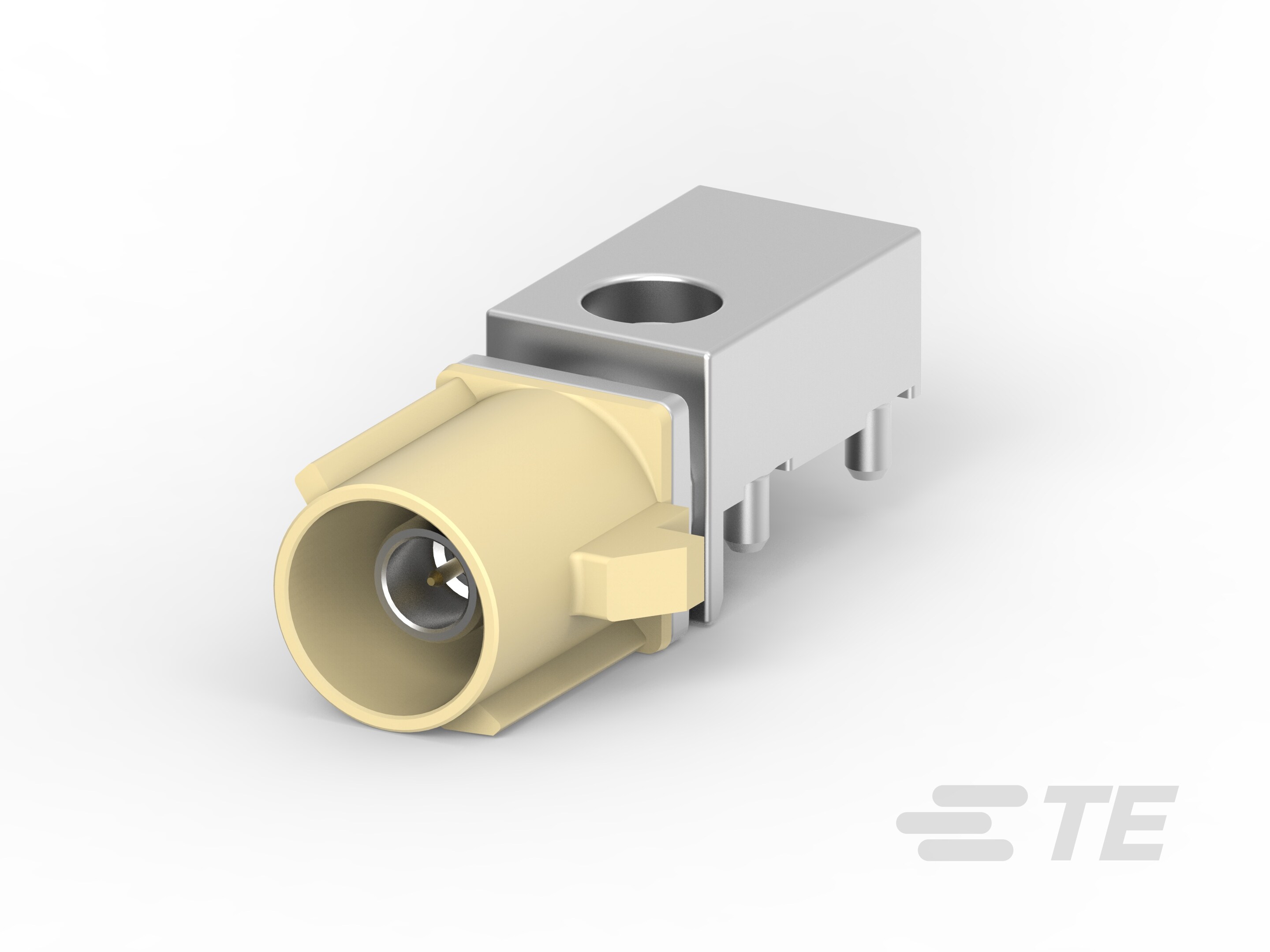

产品图
产品型号	7-2287907-9
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	I
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	淡棕色
连接器高度	8.4mm[.33in]
产品长度	24.5mm[.965in]
产品宽度	10mm[.394in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Reel
封装数量	1600
电介质材料	PCT
采购入口	7-2287907-9现货
原厂手册	7-2287907-9数据手册.PDF

二、7-2287907-9配套型号

三、7-2287907-9适用领域

泰科7-2287907-9连接器凭借其高频传输性能、耐温范围宽及机械耐用性，广泛应用于以下领域：

1. 工业自动化与设备控制：PA GF主体材料（耐温-40℃至105℃）提供抗化学腐蚀性与抗振能力，适应机床、生产线等高冲击环境，支持传感器与控制电路的PCB信号连接，确保设备长期稳定运行。

2. 汽车电子系统：50Ω阻抗与键控代码I设计匹配车载电路要求，防止误插接合（接合插针直径0.51mm），适用于发动机控制单元或线束接口等场景，保障在高温工况下的信号完整性。

3. 通信与数据传输设备：工作频率范围0-6000MHz支持高速射频信号，通孔焊接端子与板安装机制简化PCB布局（间距及行位配置），适配路由器、基站等内部信号传输，降低干扰并维持低损耗连接。

4. 消费电子与家用电器：PA GF材质轻量坚固，结合淡棕色壳体便于组装识别，用于电视或家电主板到线缆的连接，提升内部元件可维护性并满足电气安全标准（UL 94V-1/V-2）。

5. 替代能源与照明系统：宽温度适应性适应太阳能控制器或LED驱动器环境，自由PCB边缘安装优化空间布局，支持紧凑型电路中的稳定电力和信号分配。

该连接器通过精准端子对准、高温耐受及标准适配性，确保在多样化场景中实现可靠的电连接，淡棕色外壳增强工业与消费场景中的辨识效率。

四、7-2287907-9常见问题与解决方案

1. 焊点疲劳断裂

问题：边缘安装型单针连接器依赖通孔焊接固定，在频繁振动场景中焊点易因应力集中产生裂纹。

方案：优化PCB布局增加支撑焊盘，焊接后使用环氧树脂加固焊点；高振动环境建议增设机械卡扣辅助固定。

2. 端子接触电阻上升

问题：Ø0.51mm金镀层插针在湿热环境中可能氧化，导致接触电阻超过50Ω阻抗匹配上限。

方案：定期用无水乙醇清洁接触面，高温环境（>80℃）建议缩短维护周期；接触异常时检测端子电阻值（正常应≤0.5Ω）。

3. 外壳热变形风险

问题：PA GF材质壳体在105℃极限温度下长期工作可能软化变形，影响对准精度。

方案：持续工作温度需控制在90℃以下；高温工况应更换金属外壳型号（如2287907-6系列）。

4. 高频信号干扰

问题：非屏蔽设计在6GHz工作频段易受电磁干扰，导致信号完整性下降。

方案：信号线增加磁环滤波，控制走线与动力线间距≥15mm；敏感电路建议改用屏蔽型号（后缀含-S）。

5. 键控错位插接

问题：I型键控需精确对准公端，人工插接偏差＞0.5mm易导致端子损伤。

方案：采用带导向槽的治具辅助安装，首次插接前进行3D模型模拟验证。
