TE 8-2287907-0 线对板PCB连接器 高频汽车级 现货

泰科8-2287907-0是TE Connectivity生产的一款单端线到板连接器，专为印刷电路板边缘安装设计。它采用PA GF主体材料与PCT电介质，阻抗为50Ω，支持800VAC工作电压、1A电流和0-6000MHz信号频率，适用于信号电路应用。结构上配备金镀插针端子和外部镀锡端子，通过通孔焊接固定面板前端安装，工作温度范围-40至105°C，UL 94V-1/V-2阻燃认证，兼容SAE/USCAR-17标准，壳体咖喱色，尺寸24.5×10×8.4mm。TE产品广泛应用于汽车、通信等领域。

一、8-2287907-0中文手册

分类	详情

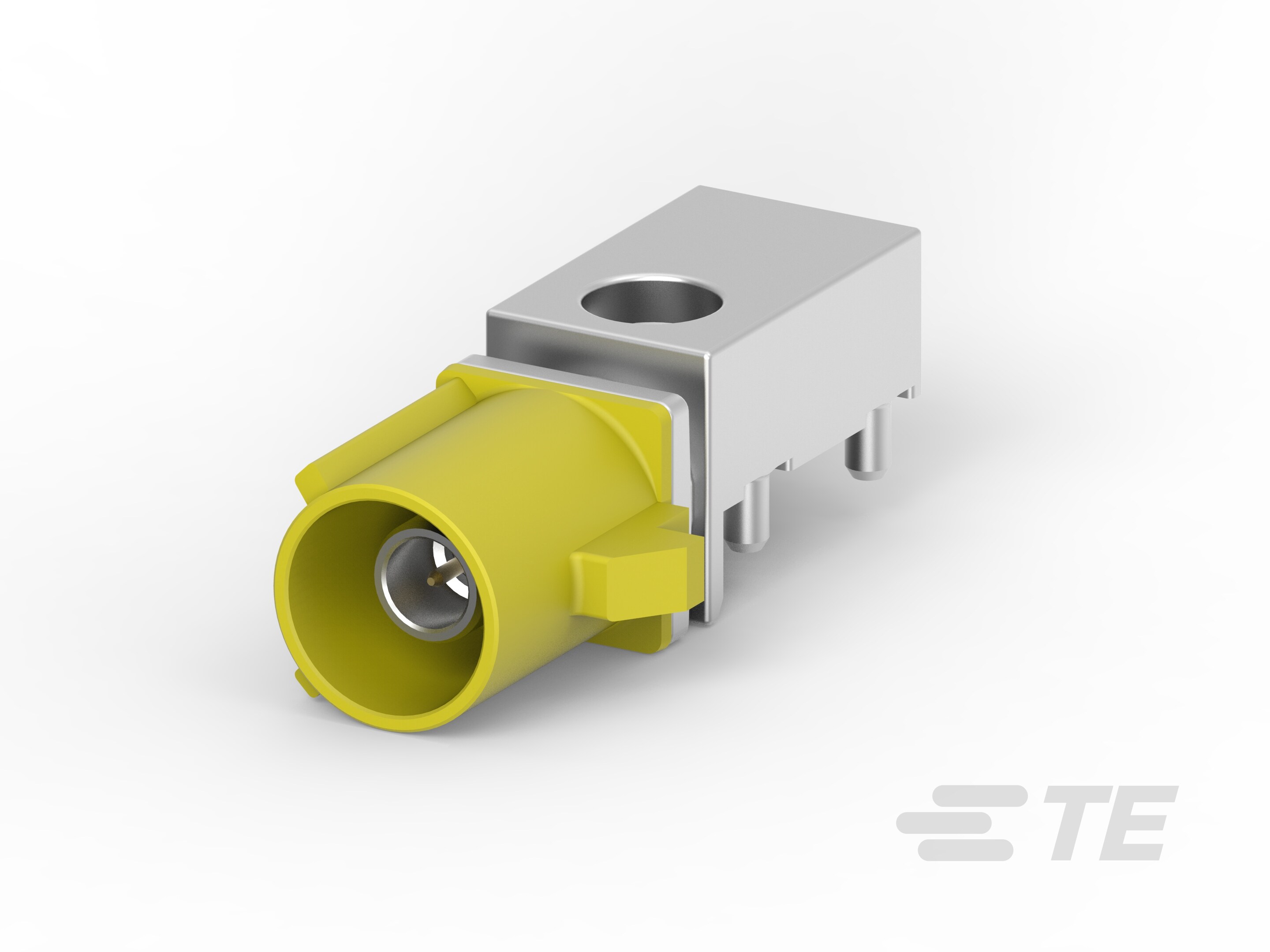

产品图
产品型号	8-2287907-0
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	K
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	咖喱色
连接器高度	8.4mm[.33in]
产品长度	24.5mm[.965in]
产品宽度	10mm[.394in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Reel
封装数量	1600
电介质材料	PCT
采购入口	8-2287907-0现货
原厂手册	8-2287907-0数据手册.PDF

二、8-2287907-0配套型号

三、8-2287907-0适用领域

泰科8-2287907-0连接器凭借其高频传输稳定性、环境适应性及结构可靠性，适用于以下专业领域：

1. 工业控制与自动化设备

环境耐受性：PA GF材质壳体（耐温-40℃至105℃）及UL 94V-1/2防火等级，适应工厂机械振动、高温环境，通孔焊接PCB安装确保高振动场景下的电路板级稳定连接。

精准传输：50Ω阻抗特性与0–6000MHz工作频率范围，保障传感器信号、控制指令在电机驱动系统及PLC设备中的低损耗传输。

2. 汽车电子系统

安全防护机制：键控代码K设计防止车载ECU、线束接口的误插风险，锡镀层端子和金镀层中心接触件提升抗氧化性，符合SAE/USCAR-17标准。

宽温域适配：-40–105℃温度范围覆盖发动机舱及车载信息娱乐系统需求，确保极端温度下的信号完整性。

3. 通信与数据传输设备

高频信号支持：0–6000MHz带宽及50Ω阻抗匹配特性，优化路由器、基站内部射频信号传输质量，减少高速数据衰减。

紧凑集成设计：24.5mm×10mm微型尺寸（单行1位）适配通信设备PCB边缘布局，通孔焊接固定增强结构稳定性。

4. 能源与户外电子装置

耐候性结构：咖喱色壳体（土黄色系）便于户外设备快速识别，PA GF材料耐紫外线老化，适用于太阳能控制器、风电监控模块等场景。

可靠电气性能：800VAC工作电压及1A电流承载能力，支持能源设备中低压监测回路的稳定连接。

5. 医疗电子器械

安全标准适配：无铅锡镀层端子与PCT电介质材料满足医疗设备环保要求，金镀层中心接触件保障生理信号采集精度（如监护仪内部PCB连接）。

可维护性：前端面板安装方式简化设备内部模块维修流程，耐化学溶剂特性兼容器械消毒环境。

该连接器通过高频阻抗匹配、宽温域材料及键控防误插设计，在汽车电子、工业控制等场景实现抗干扰、长寿命连接，咖喱色壳体进一步提升工业环境中的视觉辨识效率。

四、8-2287907-0常见问题与解决方案

1. PCB安装松动或固定不稳

问题：焊尾型PCB安装固定依赖焊接点，边缘安装方式在振动或外力下易松动，导致连接脱落或信号中断。

方案：添加额外支撑结构（如固定支架或加强焊点），确保焊接参数符合标准公差，并定期检查安装牢固性。

2. 外壳材料退化或变形

问题：尼龙6/6(PA GF)主体材料在高温（>105°C）或腐蚀环境中易软化或变形，影响连接器结构完整性。

方案：避免暴露于强酸碱或高温场所，控制工作温度在-40至105°C范围内，或在恶劣环境中替换为金属外壳兼容型号。

3. 端子接触不良或电阻升高

问题：金电镀端子插针直径0.51mm，压接不当或氧化可能导致接触电阻增大，影响信号传输稳定性（尤其在0-6000MHz高频应用）。

方案：严格按±0.2mm公差控制压接高度，使用专用清洁工具去除氧化层，并定期检查端子电镀状态。

4. 环境污染物侵入

问题：连接器设计不可密封（非IP67级），在湿度高或粉尘场所易渗入污染物，导致短路或信号干扰。

方案：添加外部密封件（如硅胶垫圈），控制环境湿度≤80%RH，并定期清洁PCB端接口以防止异物累积。

5. 键控代码错位或对接失误

问题：键控代码K未与公端匹配或安装偏移，易引发连接不稳定或物理损伤。

方案：安装前校核键控代码及端子排列顺序，使用对准工具辅助定位，确保公差范围内精确对接。
