TE 8-2287907-1 高频线对板连接器 金插针宽温 现货
TE/泰科8-2287907-1是一款单端子的线对板射频连接器，采用边缘安装方式。其核心参数包括50Ω阻抗、最高6GHz工作频率，以及800VAC工作电压和1A最大电流。主体采用PA GF（玻纤增强尼龙）材质，耐温范围覆盖-40°C至105°C。接触部采用镀金端子（插针直径0.51mm），配合锡镀层焊尾，确保高频信号传输稳定性与焊接可靠性。符合UL 94V-1/V-2阻燃标准和SAE/USCAR-17汽车规范，胭脂红壳体尺寸为24.5×10×8.4mm（长×宽×高），介质材料为PCT，适用于高频信号传输场景。
一、8-2287907-1中文手册
| 分类 | 详情 |
|---|---|

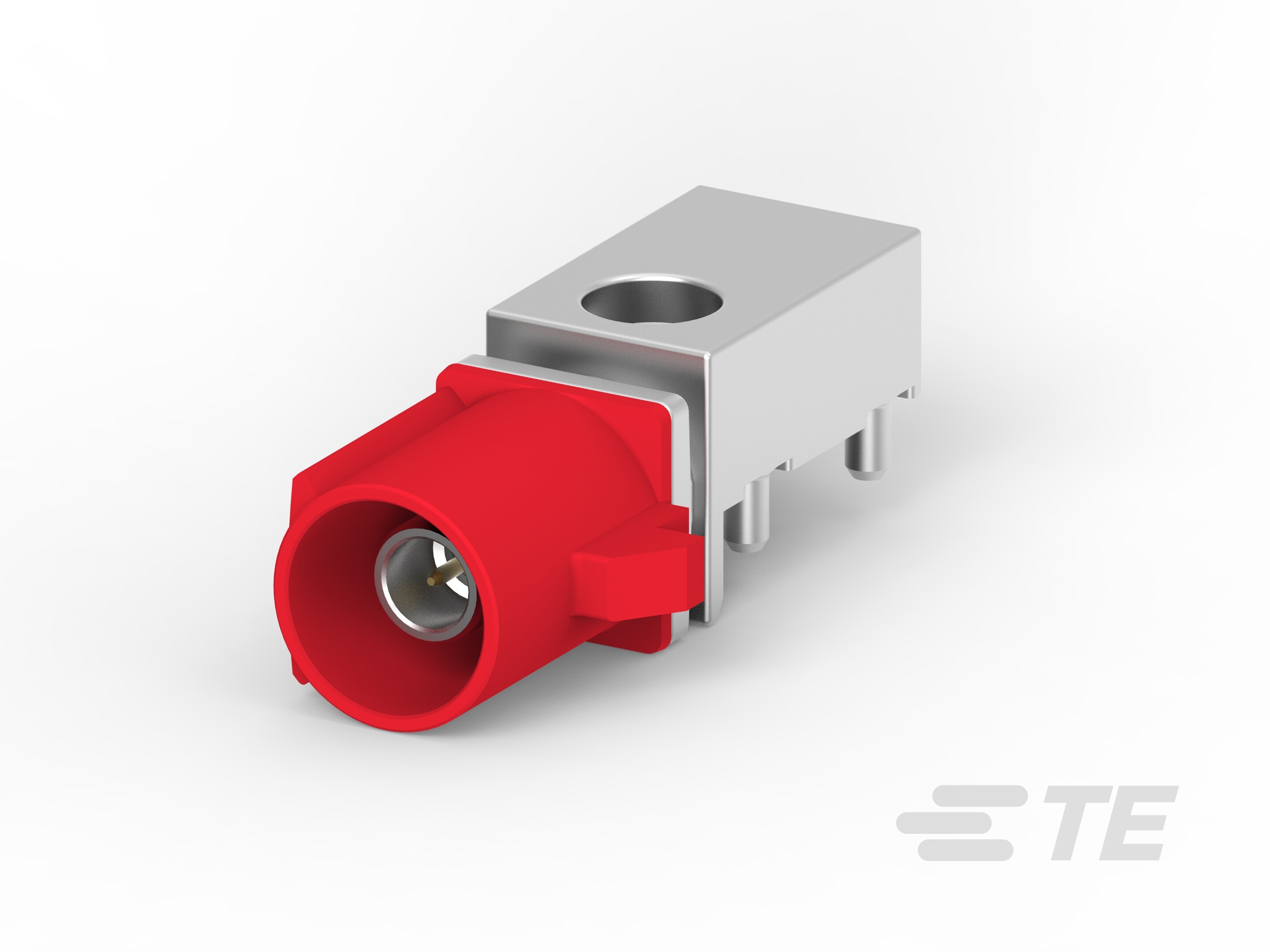

| 产品图 |  |
| 产品型号 | 8-2287907-1 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | L |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 胭脂红 |
| 连接器高度 | 8.4mm[.33in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 10mm[.394in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率(GHz) | 0 – 6 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Reel |
| 封装数量 | 1600 |
| 电介质材料 | PCT |
| 采购入口 | 8-2287907-1现货 |
| 原厂手册 | 8-2287907-1数据手册.PDF |
二、8-2287907-1配套型号
| 配套型号 | 产品图 |
|---|---|
| 1-2272519-1 | 暂无 |
| 更多配套型号查询 | 8-2287907-1配套型号大全 |
三、8-2287907-1适用领域
泰科8-2287907-1连接器凭借其宽工作温度范围、阻抗匹配能力及高可靠性，广泛应用于以下领域：
1. 汽车电子系统：符合SAE/USCAR-17标准，金电镀端子(插针直径0.51mm)确保低接触电阻和信号完整性，适用于车载ECU、传感器或线束接口等场景，保障行车控制和数据链路稳定传输。PA GF材料耐温-40°C至105°C，支持严苛环境下的机械应力抵抗。
2. 通信与数据传输：50Ω阻抗与0-6GHz工作频率优化射频信号处理，支持路由器、基站或服务器内部的线到板连接，紧凑尺寸(长24.5mm×宽10mm)和1位单行布局平衡布局密度与抗干扰能力，PA GF绝缘材质保障高频传输可靠性。
3. 工业自动化控制：板安装边缘设计简化PCB集成，焊接通孔端接确保高机械稳定性，适用于机床控制系统或仪器设备内部的信号链路连接。耐温-40°C至105°C兼容工厂高温振动环境，PA GF外壳提供化学腐蚀防护。
4. 家用电器与消费电子：胭脂红色壳增强视觉辨识度，单位列(24.5×10×8.4mm)适配空间紧凑设备如智能家居主板的电源或数据接口，通孔焊接固定实现设备内部电路的高效组装与维护。
该连接器通过键控代码L精准对准、PA GF材料耐热耐磨及金电镀端子导电保障，在复杂电气系统中实现长期稳定连接。
四、8-2287907-1常见问题与解决方案
1. 焊点疲劳断裂
问题：PCB焊尾结构在机械振动场景下，锡焊点易因应力集中产生疲劳裂纹。
方案：采用阶梯式焊接温度曲线（预热150°C/60s，峰值245°C±5°C），焊后增加底部环氧胶支撑结构分散应力。
2. 高频信号衰减
问题：50Ω阻抗系统在>4GHz高频段因金镀层厚度偏差（规格0.76-1.52μm）导致回波损耗增大。
方案：使用矢量网络分析仪验证S参数，焊接后镀层厚度需通过XRF检测确保≥1.0μm；线缆选用PTFE介质同轴线。
3. 高温变形失效
问题：PA GF材料（热变形温度215°C）在持续105°C工况下，机械强度下降35%引发壳体蠕变。
方案：高温环境（>85°C）需强制风冷降温，每500工作小时进行立体测量仪检测（变形量≤0.15mm）。
4. 接触界面污染
问题：Φ0.51mm金镀插针表面积尘导致接触电阻波动＞10mΩ。
方案：安装前用浸异丙醇棉签清洁端子，维护时通入0.2MPa干燥空气除尘；存储环境湿度管控40±5%RH。
5. 物理安装偏移
问题：键控代码L的公母端角差超差（允许±0.25°），引发盲插对位失败。
方案：采用激光定位夹具安装，偏移修正采用0.02mm精度千分表校验同轴度。
