TE 8-2287907-2 线对板连接器 50Ω高频金插针现货
泰科8-2287907-2是一款用于PCB边缘安装的单针高频线对板连接器，采用通孔焊接方式固定，适用于最高6GHz工作频率的信号传输。其主体采用粉橙色阻燃PA GF材料，工作温度范围为-40°C至105°C。该连接器核心为50Ω阻抗的镀金中心插针（直径0.51mm，最大载流1A），外部端子镀锡以确保可靠电气连接。其结构包含接合固定与PCB安装固定机制，兼容SAE/USCAR-17标准，典型应用于需要高频信号传输的电子设备PCB边缘接口。产品尺寸为24.5mm（长）×10mm（宽）×8.4mm（高）。
一、8-2287907-2中文手册
| 分类 | 详情 |
|---|---|

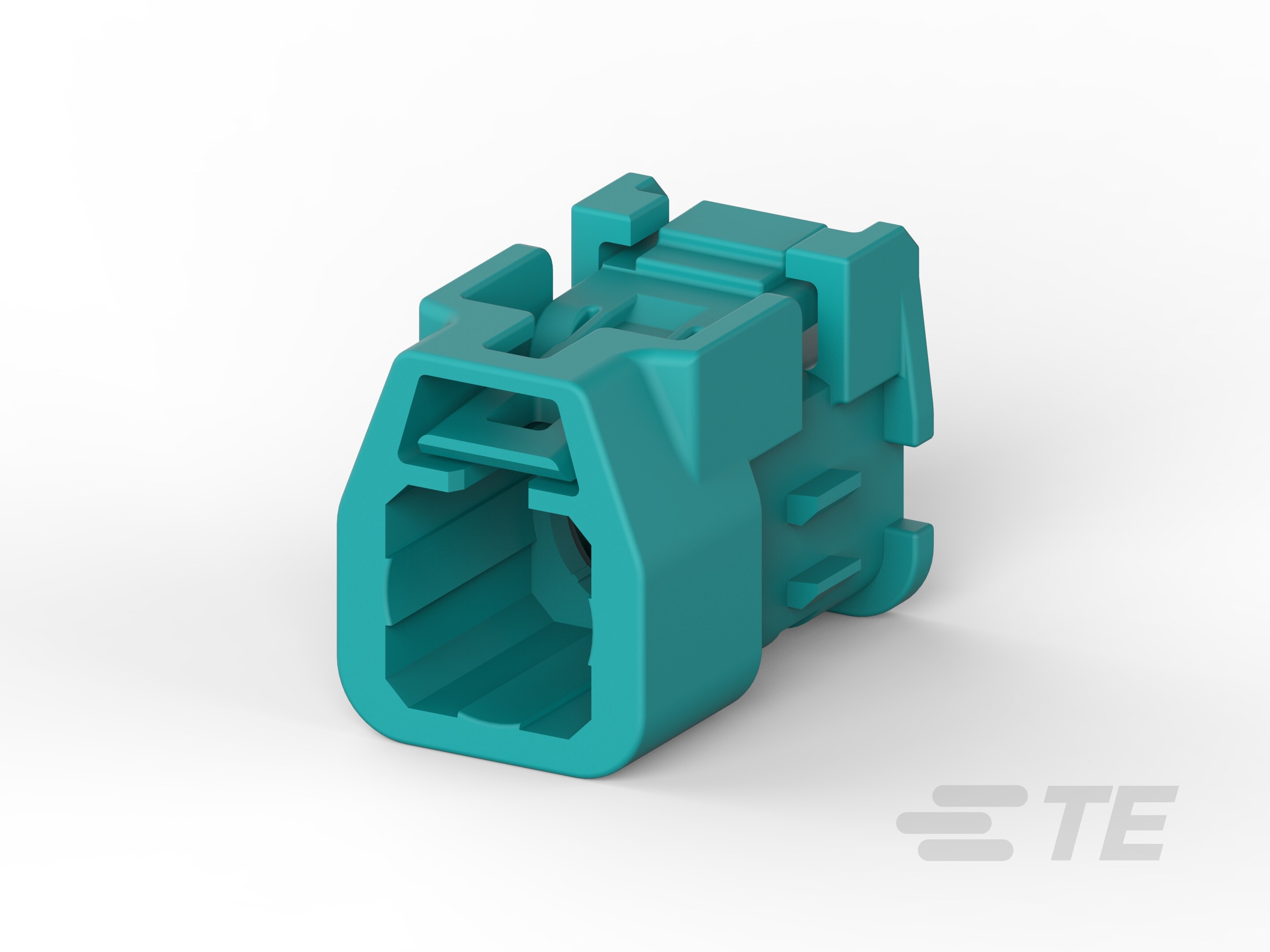

| 产品图 |  |
| 产品型号 | 8-2287907-2 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | M |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 粉橙色 |
| 连接器高度 | 8.4mm[.33in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 10mm[.394in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Reel |
| 封装数量 | 1600 |
| 电介质材料 | PCT |
| 采购入口 | 8-2287907-2现货 |
| 原厂手册 | 8-2287907-2数据手册.PDF |
二、8-2287907-2配套型号
| 配套型号 | 产品图 |
|---|---|
| 1-2272519-2 | 暂无 |
| 更多配套型号查询 | 8-2287907-2配套型号大全 |
三、8-2287907-2适用领域
泰科8-2287907-2连接器凭借其高耐压性能、宽工作温度范围及精确信号传输能力，广泛应用于以下领域：
1. 工业自动化与机械控制：PA GF玻璃纤维增强聚酰胺外壳（耐温-40°C至105°C）具备优异的抗冲击性，搭配PCB前端固定安装方式，在高振动环境中确保可靠连接，适用于机床控制、传感器接口等稳定性要求严格的场景。
2. 汽车电子系统：800V AC高工作电压耐受能力支持汽车ECU单元和线束系统，键控代码M设计防止错误插拔，端子金镀层结合锡焊尾端接增强抗腐蚀性和导电稳定性，保障行车关键信号安全传输。
3. 户外能源设备：粉橙色壳体在复杂环境中实现快速视觉识别，宽广工作温度适应户外气候波动，如太阳能监测装置和风力发电控制器，通过紧凑尺寸（24.5mm长×10mm宽）和PCB安装结构抵抗风沙侵蚀与温差影响。
4. 医疗仪器与设备：50Ω阻抗特性与0-6000MHz宽频带支持精准信号传递，端子插针金镀层减少电阻损耗，适用于医疗成像设备或便携诊断仪的内部板级连接，防止数据干扰并简化维护流程。
5. 通信与数据传输：线到板连接方式搭配通孔焊接端接优化信号完整性，1位单行布局简化高密度布线需求，适用于路由器或基站中的高频信号通道，确保低损耗和高效抗干扰性能。
该连接器通过键控对准机制、焊尾固定设计及高温耐受材料，在严苛场景下实现长期稳定连接，粉橙色外壳进一步提升工业设备中的辨识效率与安全性能。
四、8-2287907-2常见问题与解决方案
1. 安装松动或脱落
问题： PCB焊接安装方式（通孔焊尾）受振动或外力易导致焊点疲劳松动。
方案： 增加板面支撑结构分散应力；应用卡扣或绑带固定电缆，确保受力均匀传递至PCB。
2. 密封性不足
问题： 非密封设计（资料标注"可密封：否"）在湿度＞80%RH环境中易渗入污染物。
方案： 控制环境湿度（建议≤80%RH）；清洁连接面杂质，必要时加装硅胶垫片辅助防护。
3. 端子接触不良
问题： 金镀层插针（Ø0.51mm）因压接偏差（公差未达标）或氧化导致接触电阻异常。
方案： 压接高度严格控制在±0.2mm公差内；使用无残留清洁剂处理氧化层，定期更换端子。
4. 外壳变形或开裂
问题： PA GF尼龙外壳在＞105°C或强酸/碱环境下易变形老化（工温上限105°C）。
方案： 避免暴露于腐蚀性介质；高温场景改用金属外壳型号；每季度检查外壳结构性裂纹。
5. 键控对准失效
问题： 键控代码"M"未与公端匹配，或端子排列偏差引发连接不稳定（单行单触点设计）。
方案： 安装前双重复核键控代码；使用定位夹具辅助对接，确保插针与PCB通孔零偏差。
