泰科TE 8-2287907-3汽车线到板射频50Ω高压连接器现货
泰科8-2287907-3是一款单排位(1位)射频信号连接器，采用板安装方式（边缘安装）。其特征阻抗为50Ω，工作频率范围达0-6000MHz。主要材料为阻燃性PA GF（符合UL 94V-1/V-2标准），电介质为PCT，壳体为粉绿色。 中心接触件采用镀金端子，确保高频信号传输可靠性；外部端子及PCB固定部位镀锡，通过通孔焊接实现PCB端接。工作温度范围为-40°C至105°C，耐电压800VAC，额定电流1A。其紧凑尺寸为长24.5mm×宽10mm×高8.4mm，适用于工业信号传输场景，符合SAE/USCAR-17机构标准兼容性要求。
一、8-2287907-3中文手册
| 分类 | 详情 |
|---|---|

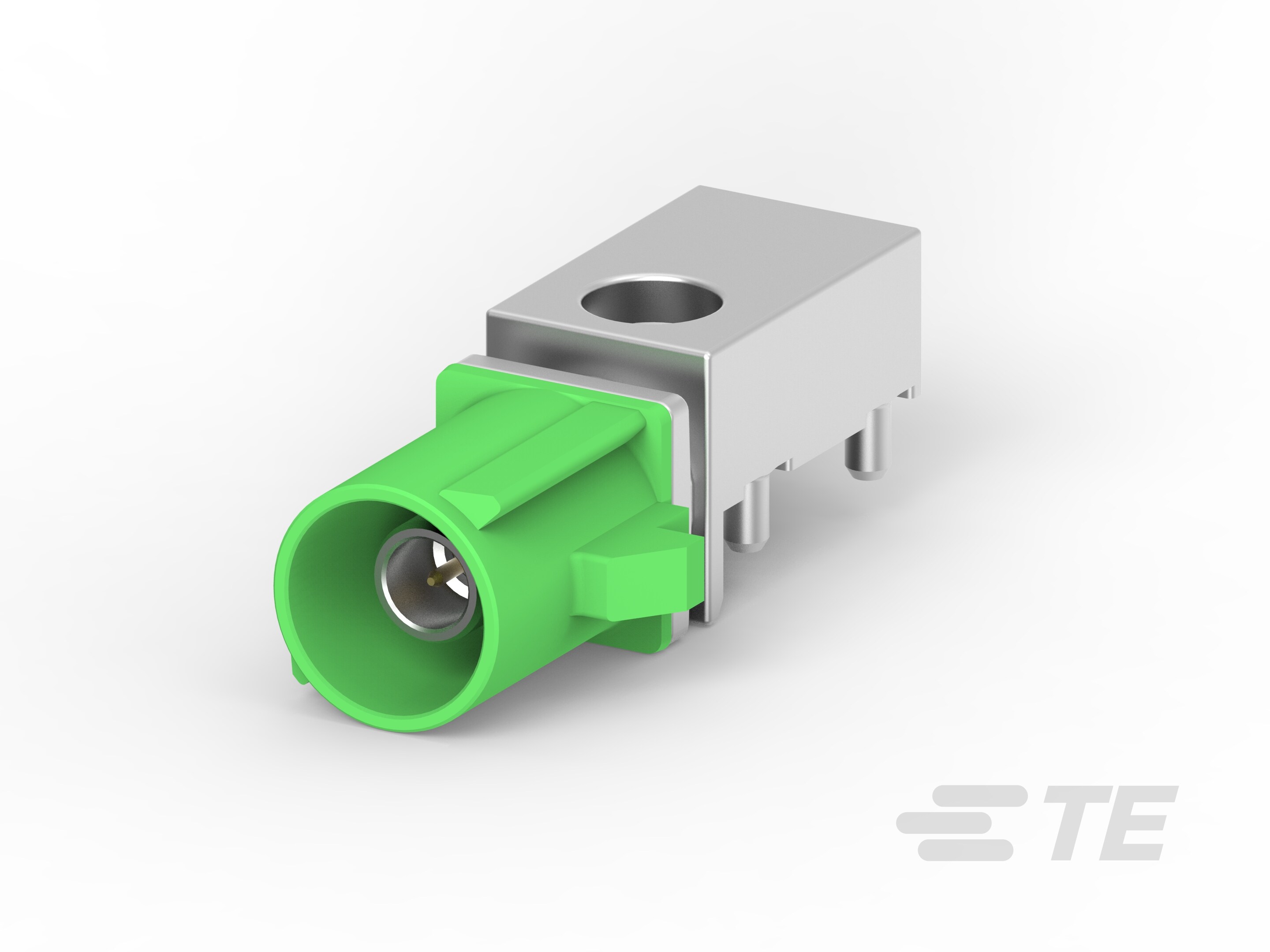

| 产品图 |  |
| 产品型号 | 8-2287907-3 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | N |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 粉绿色 |
| 连接器高度 | 8.4mm[.33in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 10mm[.394in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Reel |
| 封装数量 | 1600 |
| 电介质材料 | PCT |
| 采购入口 | 8-2287907-3现货 |
| 原厂手册 | 8-2287907-3数据手册.PDF |
二、8-2287907-3配套型号
| 配套型号 | 产品图 |
|---|---|
| 1-2272519-3 | 暂无 |
| 更多配套型号查询 | 8-2287907-3配套型号大全 |
三、8-2287907-3适用领域
1. 汽车电子控制系统
符合SAE/USCAR-17标准，通孔焊接式PCB安装确保机械稳定性，-40℃至105℃宽温域适配发动机舱、车载ECU等严苛环境。金镀层（Au）端子实现低接触电阻，保障动力系统信号传输的长期可靠性。
2. 工业自动化设备
PA GF（玻璃纤维增强尼龙）壳体提供高强度与耐化学腐蚀性，支持高频信号传输（0–6GHz），适用于PLC控制器、传感器接口等高振动场景。焊尾式边缘安装简化产线设备内部布线，优化空间利用率。
3. 通信基础设施
50Ω阻抗匹配与6GHz频宽特性，满足基站射频模块、路由器等设备的信号完整性要求。镀金中心接触件降低信号衰减，通孔焊接工艺增强PCB端接的抗震性，保障高频数据传输稳定性。
4. 仪器仪表与测试设备
粉绿色外壳提升设备内部辨识度，1A电流承载能力与精密对接结构（φ0.51mm插针）适配精密测试探针、数据采集卡等场景。宽温域设计支持实验室至户外环境的连续监测作业。
该连接器通过高频优化设计、宽温度耐受性及工业级材料（PA GF），在车载电子、高频通信等场景中实现高精度信号传输，粉绿色壳体进一步强化设备内部模块的快速定位需求。
四、8-2287907-3常见问题与解决方案
泰科8-2287907-3是一款单触点、线到板的连接器，采用焊尾式PCB安装方式，主体材质为PA GF（尼龙玻璃纤维），工作温度范围为-40℃至105℃，阻抗为50Ω，适用于信号传输场景。该产品未设计密封功能，端子接触部采用镀金处理以确保导电性。基于其结构和材料特性，以下是常见的潜在问题及对应的专业解决方案。这些问题源于实际应用中可能出现的机械、环境或操作偏差，解决方案需结合精确制造和控制操作来实现最优性能。
1. 安装松动或脱落
问题：焊尾式安装需手动焊接于PCB边缘，在持续振动或机械冲击环境中可能导致连接器松动或脱焊。
方案：在焊接前使用专用夹具固定位置，确保焊点均匀分布强度；同时，在PCB布局中添加额外支撑结构以分散应力，并定期检查安装牢固性。
2. 环境敏感性问题
问题：产品不具备密封设计（IP防护等级低于标准），在湿度>80%RH或污染物环境（如灰尘、液体）中易受侵蚀，影响电气特性。
方案：避免部署在苛刻环境（如高湿度区域）；控制操作环境湿度≤80%RH；必要时加装防护罩，并定期清洁触点区域。
3. 端子接触不良
问题：插针直径0.51mm的母端子若压接公差超出±0.2-0.5mm范围，或长期暴露氧化环境下，可导致接触电阻升高、信号传输中断。
方案：遵循制造商的压接高度公差要求操作；使用专用清洁工具去除端子氧化层；实施定期维护程序检查端子完整性，必要时更换受损部件。
4. 外壳变形或软化
问题：PA GF材料在温度>105℃环境中易发生软化、变形，引发结构失效或信号失真。
方案：严格控制工作温度在额定范围内；高温应用中增强散热措施（如添加散热片）；定期监测环境温度并评估外壳状况，必要时升级到耐温材料型号。
5. 键控对准偏差
问题：键控代码N在安装时若与公端不匹配（如顺序错乱），会导致连接不稳定或无法正常对接。
方案：安装前严格核实两侧键控代码和端子排列；使用预对准工具辅助定位，确保一次性精准对接；设计时采用防呆设计降低误操作风险。
