TE 5-2287908-2 单针高频线对板连接器 现货
泰科5-2287908-2是一款由TE电子生产的单位线对板连接器，专为信号电路设计。它以50Ω阻抗运行，支持0-6000MHz频率范围和800VAC工作电压，适用温度范围宽达-40°C至105°C。主体采用PA GF材料制造，接触部镀金以优化导电性，外部端子镀锡并配备通孔焊接方式安装在PCB上，提供稳定连接。紧凑结构尺寸为24.5mm×10mm×8.4mm，兼容SAE/USCAR-17标准，适用于工业或电子设备的信号传输系统。
一、5-2287908-2中文手册
| 分类 | 详情 |
|---|---|

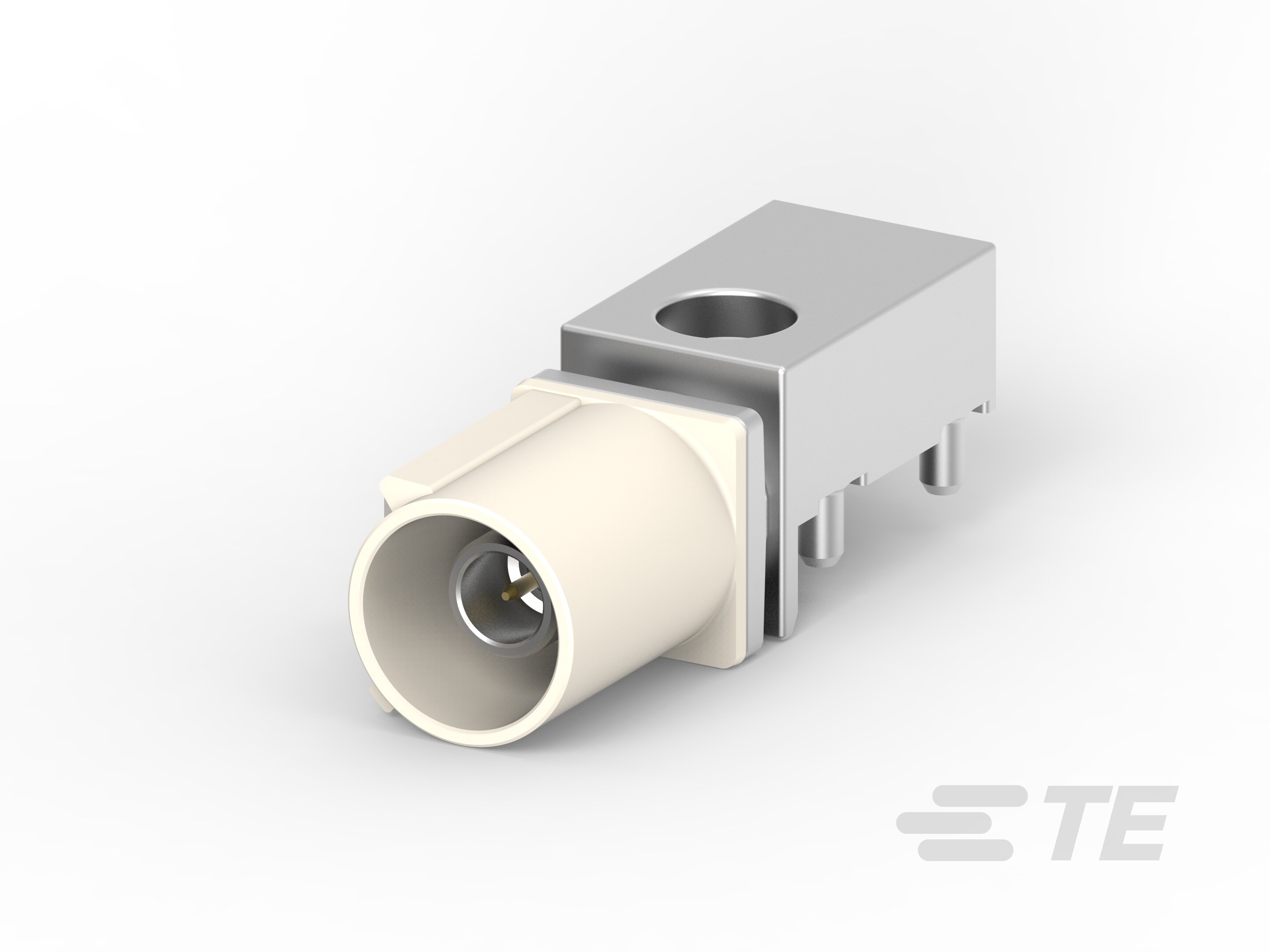

| 产品图 |  |
| 产品型号 | 5-2287908-2 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | B |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 淡黄色 |
| 连接器高度 | 8.4mm[.33in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 10mm[.394in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Tray |
| 电介质材料 | PCT |
| 采购入口 | 5-2287908-2现货 |
| 原厂手册 | 5-2287908-2数据手册.PDF |
二、5-2287908-2配套型号
| 配套型号 | 产品图 |
|---|---|
| 2272519-2 | 暂无 |
| 2474535-1 | 暂无 |
| 2474533-1 | 暂无 |
| 更多配套型号查询 | 5-2287908-2配套型号大全（暂无） |
三、5-2287908-2适用领域
泰科5-2287908-2连接器凭借其高频传输稳定性、精密结构与工业级可靠性，主要适用于以下技术领域：
1. 通信与射频系统
50Ω阻抗匹配与0–6000MHz工作频率范围满足基站天线、射频模块的信号传输需求。金镀层端子（中心接触件/端子接触部电镀Au）确保高频信号完整性，锡镀PCB焊尾保障焊接可靠性，适用于5G设备、微波通信系统等精密射频链路。
2. 高密度电子设备
1位单行边缘安装设计（板安装，PCB安装方向：边缘）优化空间利用率，10×8.4mm（宽×高）紧凑尺寸适配路由器、交换机等设备的板间高速信号连接。通孔焊接端接与焊尾固定提供振动环境下的机械稳定性。
3. 工业控制与仪器
-40–105°C宽温域耐受性与PA GF壳体材质（耐高温221°F）保障PLC、测试仪器在高温机柜内的连续运行。通孔焊接与焊尾固定实现抗冲击连接，符合工业设备抗振动标准（兼容SAE/USCAR-17）。
4. 车载电子控制系统
键控代码B防误插机制与精密插针端子（直径0.51mm）提升车载ECU、传感器接口的装配准确性。锡镀端子（外部端子电镀Sn）增强耐腐蚀性，105°C耐温上限满足引擎舱周边模块部署需求。
该连接器通过高频阻抗控制、复合电镀工艺及宽温域设计，在通信、工业及汽车电子场景中实现信号无损传输，淡黄色壳体适配设备内部检修辨识需求。
四、5-2287908-2常见问题与解决方案
1. 端子焊接可靠性不足
问题：
通孔焊接端子在波峰焊工艺中若温度控制不当，易导致虚焊或焊点裂纹，引发信号传输中断。
方案：
