泰科TE 5-2287908-3 线对板连接器 0-6GHz高频 现货

泰科5-2287908-3是一款由TE Connectivity（泰科电子）生产的单孔线对板连接器，专为印刷电路板边缘安装设计。该连接器采用50Ω阻抗，支持0-6GHz工作频率，适用于信号传输应用；工作电压高达800VAC，最大电流为1A。其主体材质为玻璃纤维增强尼龙(PA GF)，电介质材料为PCT，端子中心插针和射频接触件镀金以优化导电性，外部端子及PCB焊尾镀锡便于焊接连接。符合SAE/USCAR-17汽车标准，尺寸为24.5×10×8.4mm，可耐受-40℃至105℃宽温度范围，满足汽车电子等环境要求。

一、5-2287908-3中文手册

分类	详情

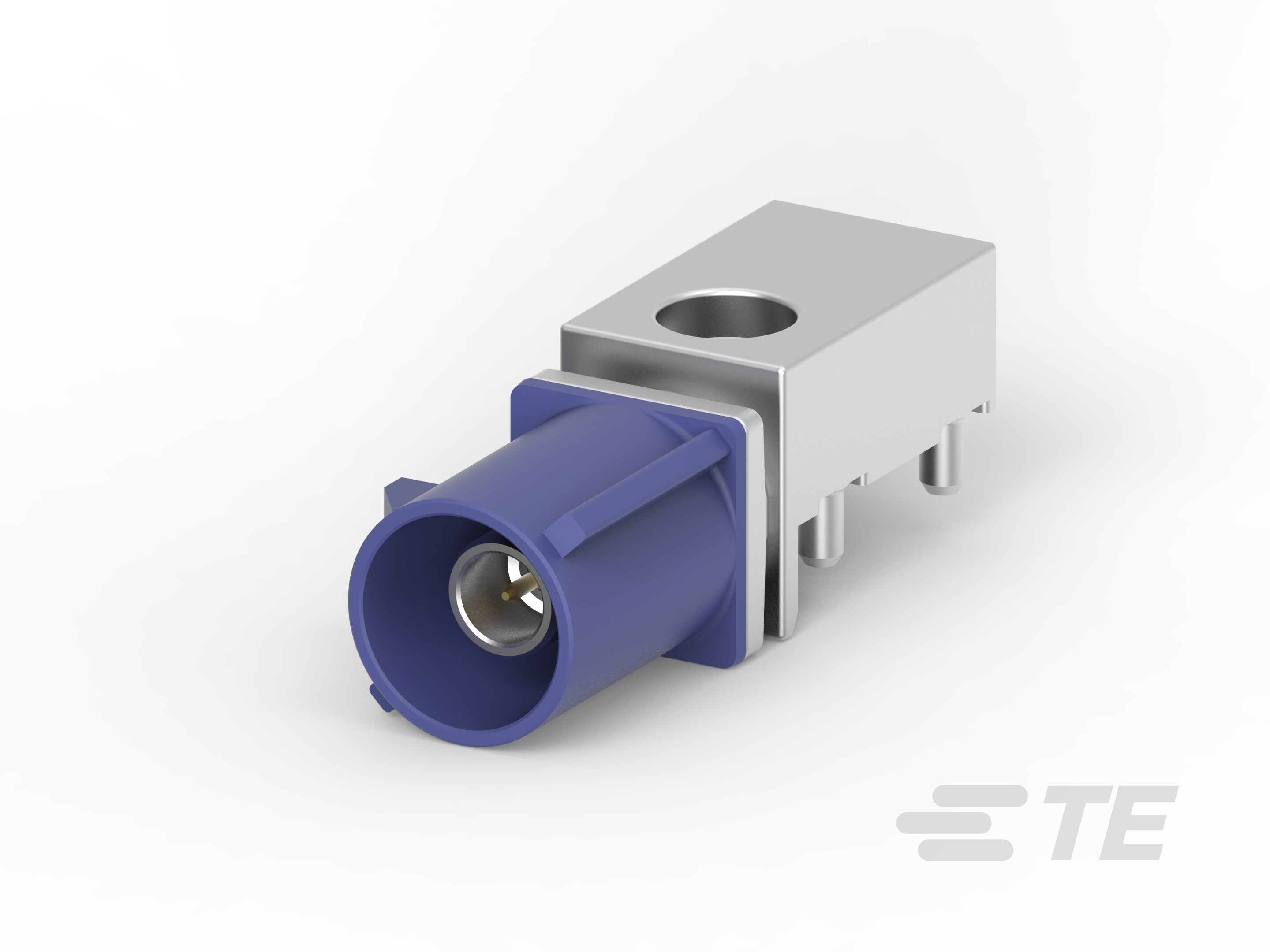

产品图
产品型号	5-2287908-3
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	C
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	信号蓝
连接器高度	8.4mm[.33in]
产品长度	24.5mm[.965in]
产品宽度	10mm[.394in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率(GHz)	0 – 6
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	5-2287908-3现货
原厂手册	5-2287908-3数据手册.PDF

二、5-2287908-3配套型号

三、5-2287908-3适用领域

泰科5-2287908-3连接器专为高精度信号传输设计，凭借其射频性能、宽温适应性及稳固安装特性，主要适用于以下领域：

1. 汽车电子系统：1位单行布局（10mm宽度）与键控代码C机制防止误插，SAE/USCAR-17标准兼容性确保端子在ECU、传感器模块中的稳定连接。端子镀金（0.51mm直径）优化信号完整性，支持高达800VAC的工作电压，保障行车控制链路的可靠性。

2. 通信与数据传输设备：50Ω阻抗及0–6GHz工作频率适配射频信号需求，适用于路由器、基站板对线连接场景。PCB边缘安装方式简化PCB布局，通孔焊接固定增强抗振动能力，平衡高密度环境中的信号传输稳定性。

3. 工业控制装置：PA GF外壳材质结合-40至105°C工作温度范围，适应工厂控制器、测试仪器的温变环境。1位线到板结构支持传感器与PCB的精确对接，锡焊尾固定机制在高振动条件下维持连接耐久性。

4. 消费电子与低功耗设备：紧凑尺寸（24.5mm×10mm×8.4mm）和低电流设计（最大1A）适用于便携设备内部连接，如电池管理系统。信号蓝色壳体便于模块化识别，前端面板安装方式简化维护流程。

该连接器通过射频优化、键控防护及宽温材料，在严苛场景中实现低损耗信号传输，蓝色外壳进一步提升装配环节的识别效率。

四、5-2287908-3常见问题与解决方案

1. PCB安装稳定性不足

问题：仅通过焊尾固定于电路板边缘，在机械振动或外力作用下易出现焊点开裂或位移。

方案：增加辅助支撑结构（如板装支架），焊接后对焊点进行加固处理，并确保PCB布局符合应力分散原则。

2. 端子接触可靠性降低

问题：0.51mm插针端子在焊接或插拔过程中易因操作不当导致变形，且金镀层磨损可能造成接触电阻上升。

方案：
