泰科TE 5-2287908-4 50Ω高频线对板连接器 现货

泰科5-2287908-4是一款单板安装射频连接器，采用50Ω阻抗设计，适用于板对线（Wire-to-Board）信号传输。其插针型端子镀金接触面确保高可靠性，锡镀层焊尾结构提供稳固的PCB通孔焊接安装（边缘式）。主体采用玻纤增强PA材料（PCT电介质），工作温度范围达-40℃至105℃，最高支持800VAC电压及6GHz频率。标准酒红紫色壳体符合SAE/USCAR-17规范，典型尺寸为24.5mm(长)×10mm(宽)×8.4mm(高)，适用于通信用电路信号传输场景。

一、5-2287908-4中文手册

分类	详情

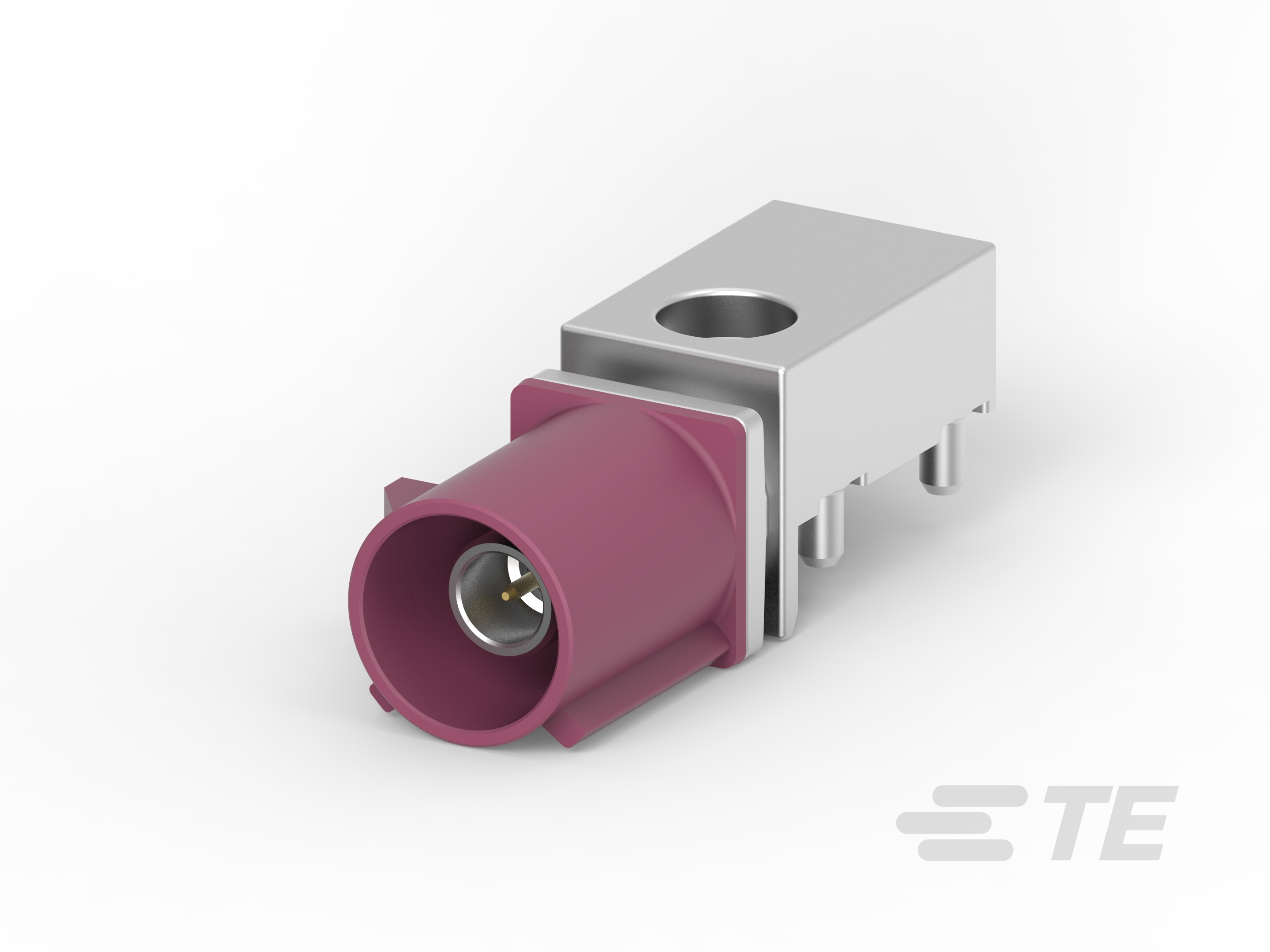

产品图
产品型号	5-2287908-4
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	D
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	酒红紫
连接器高度	8.4mm[.33in]
产品长度	24.5mm[.965in]
产品宽度	10mm[.394in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	5-2287908-4现货
原厂手册	5-2287908-4数据手册.PDF

二、5-2287908-4配套型号

三、5-2287908-4适用领域

泰科5-2287908-4连接器凭借其宽温耐受性、信号传输可靠性及紧凑结构设计，广泛应用于以下领域：

1. 工业自动化与控制系统：PA GF材料（耐温-40℃至105℃）及通孔焊接固定方式适应高振动、高密度印刷电路板环境，支持传感器信号与控制链路的稳定连接，适用于PLC控制器与机械执行器接口。

2. 汽车电子与线束集成：符合SAE/USCAR-17标准，1位单行布局与1A电流额定值保障精准对接，适用于ECU单元及车载线束信号传输，确保低功耗电子组件的可靠连接。

3. 通信与数据传输设备：0-6000MHz工作频率范围支持高频信号传输，线到板连接方式适配路由器、交换机内部布线，8.4mm高度紧凑设计优化空间利用与抗干扰能力。

4. 消费电子与家电：酒红紫外壳便于识别维护，800VAC耐压特性适应电源管理模块，通孔安装确保耐用连接，适用于智能家居控制器及电子仪器内部电路板接口。

5. 测试测量与仪器仪表：50Ω阻抗匹配高频信号完整性，金端子电镀提升接触可靠性，紧凑尺寸（24.5mm×10mm）适配精密设备信号采集与校准系统。

该连接器通过精准端子对准、宽温稳定性及工业级材料，确保在严苛电子场景中实现高效信号传输，酒红紫外壳增强工业环境中的视觉区分。

四、5-2287908-4常见问题与解决方案

1. 焊接端固定失效

问题：板载焊接安装时受机械振动或外力冲击，易导致焊点开裂或PCB焊盘损伤。

方案：
