泰科TE 6-2287908-1 50Ω RF 线到板连接器 现货

泰科6-2287908-1是一款单针（1位）射频连接器，专为高频信号传输设计（0-6GHz，50Ω阻抗）。采用板端安装方式（边缘垂直焊接），主体为玻璃纤维增强尼龙(PA GF)，尺寸约24.5×10×8.4mm。其核心导电部分为直径0.51mm的金镀层插针，具备良好的信号完整性，最大承载电流1A，工作电压800VAC。通孔焊接确保稳固的PCB连接，工作温度范围为-40°C至105°C，符合汽车行业SAE/USCAR-17标准，胭脂红色壳体配合键控代码L实现精准定位与防误插。

一、6-2287908-1中文手册

分类	详情

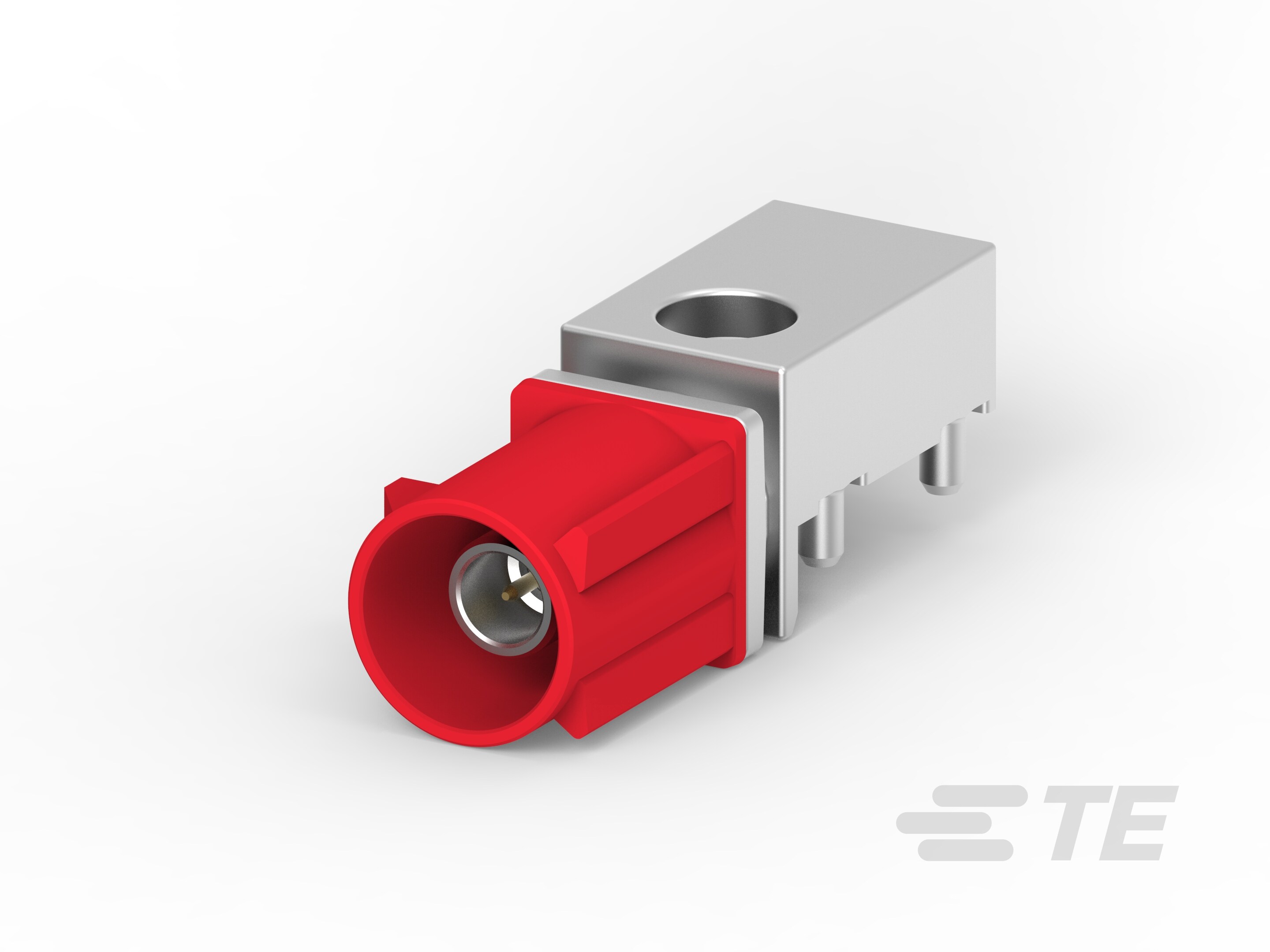

产品图
产品型号	6-2287908-1
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	L
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	胭脂红
连接器高度	8.4mm[.33in]
产品长度	24.5mm[.965in]
产品宽度	10mm[.394in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率(GHz)	0 – 6
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	6-2287908-1现货
原厂手册	6-2287908-1数据手册.PDF
