泰科6-2287908-2是一款单排1位线对板射频连接器,采用金镀层接触端子与锡镀层焊接尾设计,主体为PA GF塑胶材质(粉橙色)。其阻抗为50Ω,支持最高6000MHz工作频率及800V交流电压,通孔焊接安装于PCB边缘。适用于-40℃至105℃环境,符合SAE/USCAR-17标准,适用于信号传输领域。该连接器具备0.51mm插合插针,无屏蔽功能,结构紧凑(尺寸24.5×10×8.4mm)。
分类 | 详情 |
---|---|

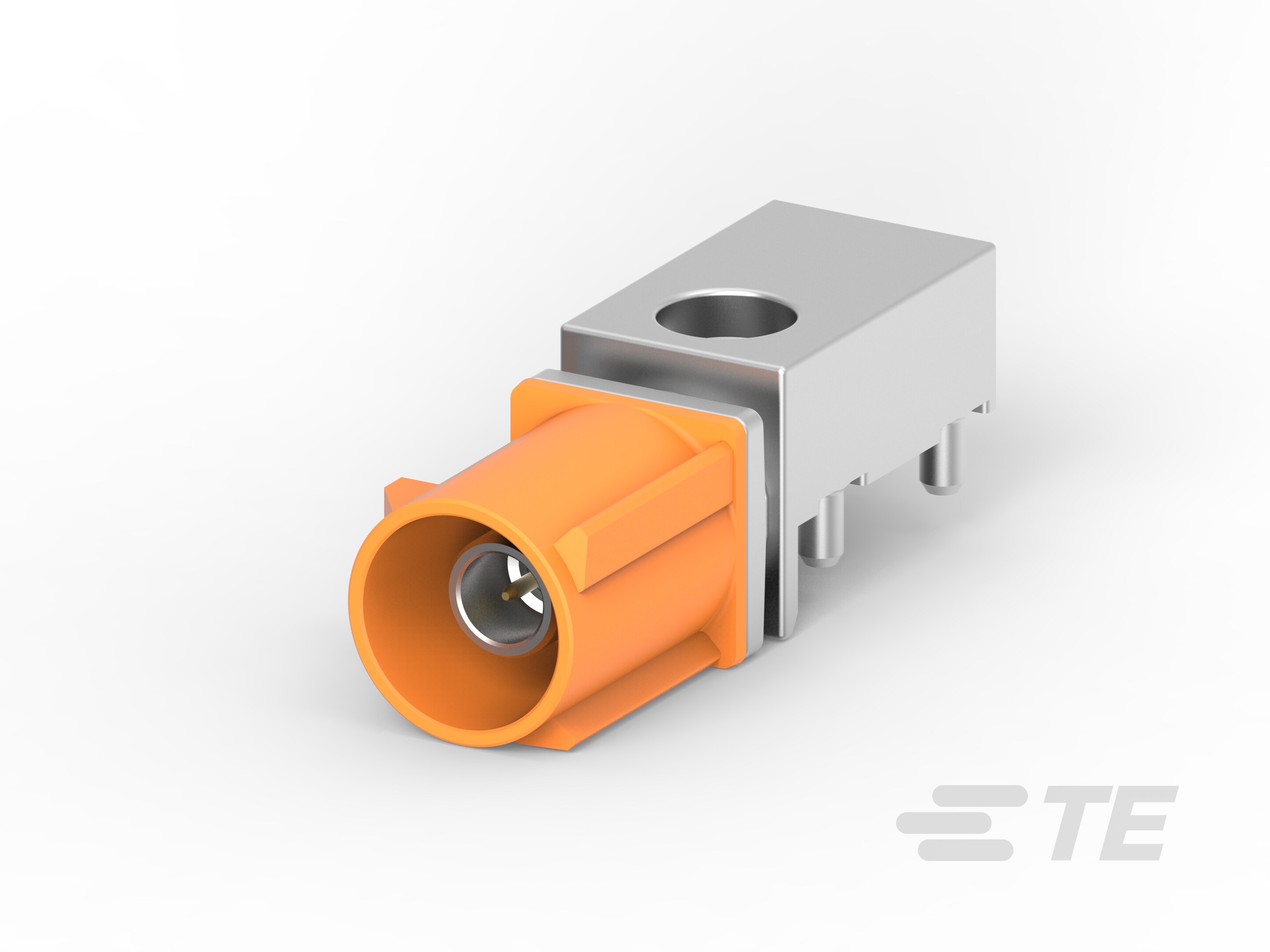

产品图 | ![]() |
产品型号 | 6-2287908-2 |
混合型连接器 | 否 |
连接器和端子端接到 | 印刷电路板 |
连接器系统 | 线到板 |
可密封 | 否 |
行数 | 1 |
PCB 安装方向 | 边缘 |
位数 | 1 |
阻抗(Ω) | 50 |
工作电压(VAC) | 800 |
主体材料 | PA GF |
PCB 保持特性电镀材料 | 锡 |
连接器和键控代码 | M |
端子类型 | 插针 |
中心接触件 | 带有 |
端子接触部电镀材料 | 金 (Au) |
射频连接器中心端子电镀材料 | 金 (Au) |
外部端子电镀材料 | 锡 (Sn) |
接合插针直径 | .51mm[.02in] |
端子额定电流(最大值)(A) | 1 |
PCB 端接方法 | 通孔 - 焊接 |
PCB 安装固定类型 | 焊尾 |
接合固定 | 带有 |
PCB 安装固定 | 带有 |
面板安装方式 | 前端安装 |
连接器安装类型 | 板安装 |
壳体颜色 | 粉橙色 |
连接器高度 | 8.4mm[.33in] |
产品长度 | 24.5mm[.965in] |
产品宽度 | 10mm[.394in] |
工作温度(最大值) | 105°C[221°F] |
工组温度范围 | -40 – 105°C[-40 – 221°F] |
工作频率范围(MHz) | 0 – 6000 |
屏蔽 | 否 |
电路应用 | Signal |
与机构/标准产品兼容 | SAE/USCAR-17 |
封装方法 | Tray |
电介质材料 | PCT |
采购入口 | 6-2287908-2现货 |
原厂手册 | 6-2287908-2数据手册.PDF |
配套型号 | 产品图 |
---|---|
2474535-1 | 暂无 |
1-2272519-2 | 暂无 |
2474533-1 | 暂无 |
更多配套型号查询 | 6-2287908-2配套型号大全(暂无) |
泰科6-2287908-2连接器作为高精度单排PCB板载解决方案,其特性适配以下专业场景:
1. 工业自动化与精密设备:
玻璃纤维增强尼龙(PA GF)外壳耐受-40℃至105℃工作温度,通孔焊接(焊尾固定)确保振动环境中的机械稳定性,适用于传感器接口、控制模块等PCB边缘安装场景,支持工业信号传输(额定电流1A)。
2. 汽车电子与车载系统:
键控代码"M"设计防止端子误插,锡镀层端子(插针直径0.51mm)提升接触可靠性,兼容SAE/USCAR-17标准,满足ECU单元、线束转接等车规级电气连接需求。
3. 高频通信与射频设备:
50Ω阻抗匹配与6GHz工作频率特性(金镀层中心接触件)优化信号完整性,适用于基站射频模块、无线设备等需精准阻抗控制的高频电路板载连接。
4. 医疗与实验室仪器:
PCT电介质材料保障电气绝缘性能,可前端面板安装的结构简化设备维护流程,粉橙色壳体(高辨识度)适配医疗诊断设备内部PCB信号传输场景。
5. 能源管理硬件与电力模块:
800VAC耐压能力与宽温域特性支撑光伏逆变器、配电系统等能源设备的PCB级连接,通孔焊接确保大电流回路稳定性,粉橙色壳体便于机柜内快速检修定位。
该连接器通过键控防呆设计、高频阻抗控制及工业级材料(PA GF)实现复杂电气环境的可靠互连,通孔焊接与焊尾固定机制增强机械应力消除能力,粉橙色壳体同步提升工业场景的设备识别效率。
1. 端子压接精度不足
问题:插针端子直径仅0.51mm,压接高度公差超出±0.05mm范围时,易导致接触电阻升高或信号传输中断。
方案:严格按±0.05mm公差标准操作压接工具,使用金相显微镜校准压接高度,焊接前进行导通测试验证。
2. 高温环境壳体变形
问题:PA GF材料壳体在连续工作温度>105°C时,玻纤增强尼龙可能软化变形,影响通孔焊接稳定性。
方案:高温应用场景(如发动机舱)改用同系列金属外壳型号;定期红外测温监控,确保壳体温度≤100°C。
3. 焊接界面虚焊/开裂
问题:通孔焊尾在振动环境下因锡镀层(Sn)与PCB热膨胀系数差异,易产生微裂纹。
方案:采用Sn96.5Ag3Cu0.5高温焊料,回流焊峰值温度控制在245±5°C;添加环氧树脂点胶加固焊点。
4. 高频信号完整性下降
问题:6000MHz高频工作时,无屏蔽设计导致信号串扰,尤其间距<1mm的并行线路。
方案:相邻信号端子间增设接地端子;线缆端加装磁环滤波器,阻抗匹配严格控制在50±2Ω。
5. 密封失效引发腐蚀
问题:非密封设计在湿度>80%RH环境中,锡镀层(Sn)与铜基体易发生电化学腐蚀。
方案:PCB安装后整体喷涂三防漆(厚度≥25μm),重点覆盖端子与壳体接合处;存储环境湿度保持40-60%RH。
