泰科TE 6-2287908-3 线到板高频连接器 金端子现货
泰科6-2287908-3是一款单行单位数、专为印刷电路板（PCB）设计的边缘安装线对板连接器。其主体采用PA GF（玻璃纤维增强尼龙），板端安装采用通孔焊接（焊尾固定），支持前端面板安装。关键电气特性包括：50Ω阻抗，工作频率范围0-6000MHz，工作电压800VAC（最大值），额定电流1A，工作温度范围-40℃至105℃。接触件采用中心插针结构，信号电路应用，端子接触部电镀金以确保信号传输可靠性，PCB焊尾电镀锡。具备接合固定特性，外壳为粉绿色，尺寸为24.5×10×8.4mm，符合SAE/USCAR-17标准，电介质材料为PCT，适用于要求高频信号传输的低功率电路连接场景。
一、6-2287908-3中文手册
| 分类 | 详情 |
|---|---|

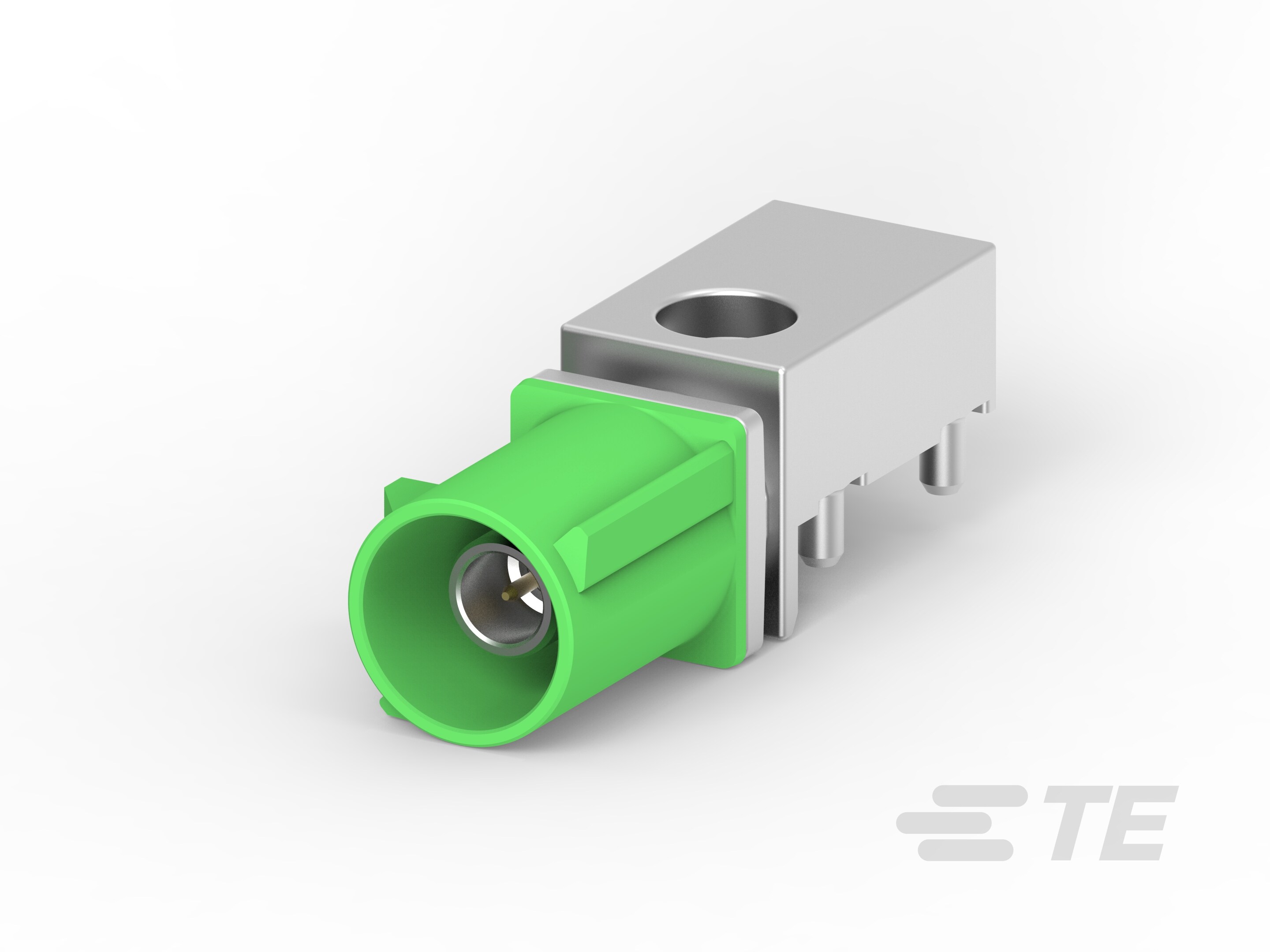

| 产品图 |  |
| 产品型号 | 6-2287908-3 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | N |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 粉绿色 |
| 连接器高度 | 8.4mm[.33in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 10mm[.394in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Tray |
| 电介质材料 | PCT |
| 采购入口 | 6-2287908-3现货 |
| 原厂手册 | 6-2287908-3数据手册.PDF |
二、6-2287908-3配套型号
| 配套型号 | 产品图 |
|---|---|
| 2474535-1 | 暂无 |
| 1-2272519-3 | 暂无 |
| 2474533-1 | 暂无 |
| 更多配套型号查询 | 6-2287908-3配套型号大全（暂无） |
三、6-2287908-3适用领域
泰科6-2287908-3连接器凭借其高信号完整性、宽温度适应范围及精准对位机制，广泛应用于以下领域：
1. 汽车电子系统：键控代码N与通孔焊接固定方式确保可靠防误插，适用于车载ECU和线束信号接口等场景，支持SAE/USCAR-17标准下稳定数据传输，金电镀端子保障低频至高频信号连接的可靠性。
2. 通信与射频设备：阻抗50Ω及工作频率范围0-6000MHz适配基站天线、路由器内部线到板连接，1位单行布局（PCB间距基于尺寸优化）平衡空间占用与抗干扰需求，金电镀接口减少信号衰减。
3. 工业控制与仪器仪表：PA GF主体材料（耐温-40℃至105℃）适应工厂温控系统与自动化设备，通孔焊接配合焊尾固定提供机械应力消除，确保振动环境中传感器与控制板间稳定连接。
4. 消费电子设备：紧凑尺寸（高8.4mm×宽10mm×长24.5mm）适合智能家居模块和内部PCB布线，粉绿色外壳便于装配识别，金电镀端子维持低电流（1A最大值）信号传输的长期耐用性。
5. 替代能源管理系统：PCB边缘安装方式适配小型逆变器或储能系统内部电路，宽工作电压（800VAC）支持低压信号处理，PA GF材料耐受变电设备热环境提升防护性能。
该连接器通过键控对位、高温兼容设计及高效信号处理机制，实现复杂电磁环境中低损耗、高稳定连接，粉绿色外壳增强工业与电子应用中的视觉辨识度。
四、6-2287908-3常见问题与解决方案
1. 焊点疲劳或断裂
问题：焊尾式PCB安装在高振动环境中易出现焊点开裂，影响电路稳定性。
方案：严格控制在260℃以内的焊接温度（≤5秒），焊接后添加补强胶固定基座，并避免机械应力直接作用在焊点上。
2. 外壳变形或老化
问题：PA GF（玻璃纤维增强尼龙）外壳在长期超过105℃工况下易软化变形，极端低温（-40℃）可能脆化。
方案：确保环境温度持续处于-40~105℃范围内；避免接触酸/碱溶剂；定期检查外壳是否有裂纹或色变，高温场景改用金属壳体替代型号。
3. 插针对接偏差
问题：0.51mm超细插针对准容差小，易因PCB公差或安装压力导致引脚弯曲。
方案：使用导向夹具辅助插接；操作时保持垂直施压（偏移角≤3°）；对接后目视检查插针直线度。
4. 端子接触电阻上升
问题：金镀层端子暴露在含硫环境中可能形成表面膜层，导致接触阻抗超标。
方案：每6个月用无水乙醇清洗端子界面；存储环境相对湿度≤60%；必要时用专用探针测试接触电阻（标准值≤20mΩ）。
5. PCB安装稳定性不足
问题：单点焊尾固定难以抵消线缆侧向拉力，可能引发焊盘脱裂。
方案：在线缆出线口3cm内添加扎带固定；PCB布局时预留支撑柱安装孔，或选用带辅助安装耳的兼容型号。
