TE 1-2287922-0 2位高频缆到板连接器现货
泰科1-2287922-0是一款缆到板连接器，专为印刷电路板边缘安装设计，具有2位插针端子结构和50Ω阻抗。支持工作电压800VAC，主体材料为聚酰胺玻璃纤维（PA GF），端子接触部采用金电镀确保低电阻和耐腐蚀，外部为锡镀层增强耐久性。工作温度范围宽达-40°C至105°C，覆盖频率0-6000MHz，适用于信号传输电路。该连接器兼容UL 94V-1/V-2阻燃标准及SAE/USCAR-17规范，凭借高可靠性和稳健设计，广泛应用于汽车电子、工业设备及消费电子产品中。
一、1-2287922-0中文手册
| 分类 | 详情 |
|---|---|

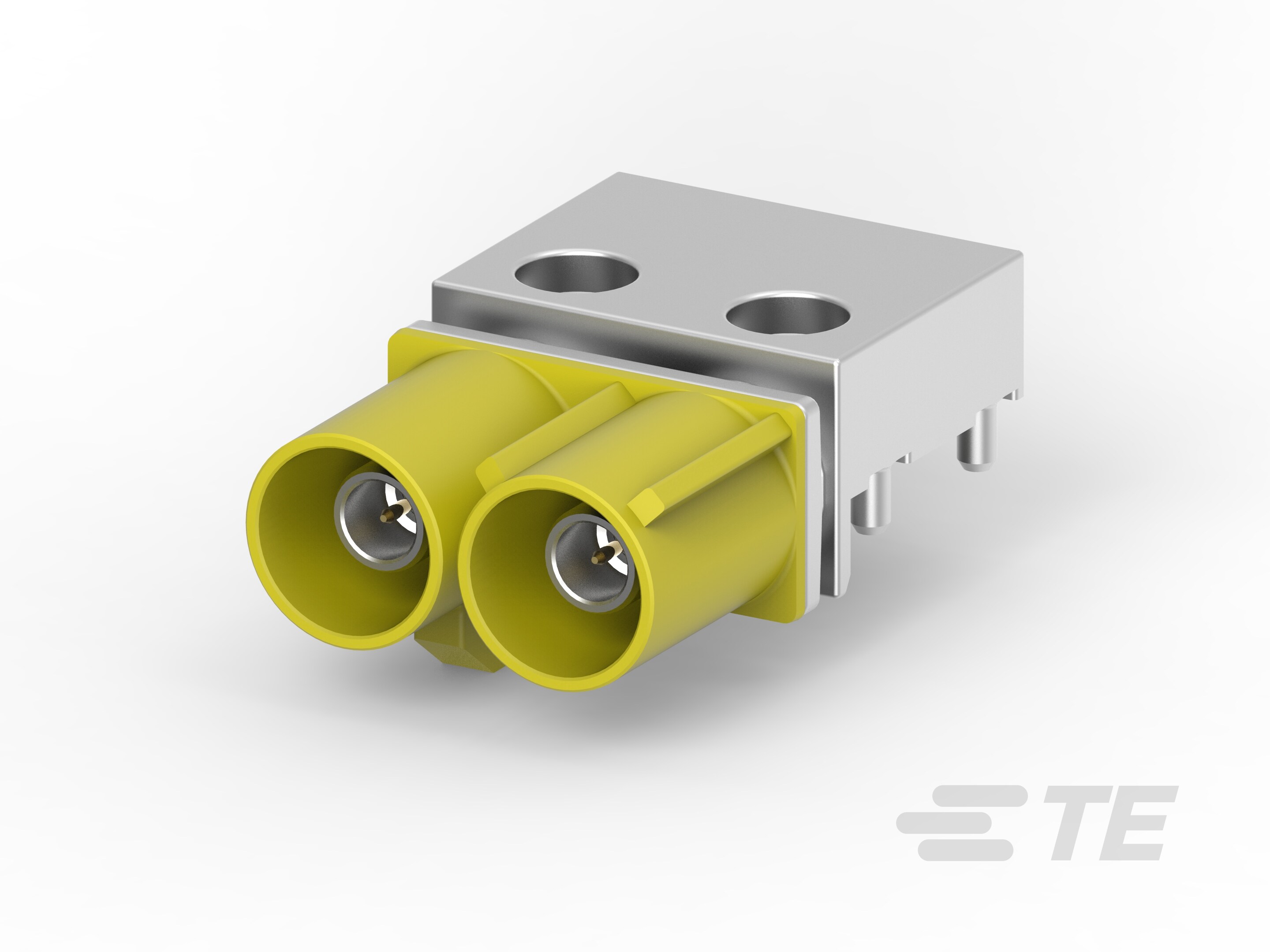

| 产品图 |  |
| 产品型号 | 1-2287922-0 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 缆到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 2 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | K |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 咖喱色 |
| 中心线（间距） | 8mm[.315in] |
| 连接器高度 | 10.45mm[.411in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 15.5mm[.61in] |
| 工作温度（最大值）(°C) | 65 | 70 | 75 | 80 | 85 | 90 | 100 | 105 |
| 工作温度（最大值）(°F) | 221 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Tray |
| 电介质材料 | PCT |
| 采购入口 | 1-2287922-0现货 |
| 原厂手册 | 1-2287922-0数据手册.PDF |
二、1-2287922-0配套型号
| 配套型号 | 产品图 |
|---|---|
| 1-2272519-0 | 暂无 |
| 2474533-1 | 暂无 |
| 更多配套型号查询 | 1-2287922-0配套型号大全（暂无） |
三、1-2287922-0适用领域
泰科1-2287922-0连接器凭借其稳定的电气性能与结构设计，适配于以下高要求领域：
1. 工业自动化控制：
PA GF材质外壳（咖喱色）与通孔焊接端接方式，耐受-40℃至105℃工作温度范围，抗机械振动能力强，适用于PLC控制器、电机驱动器等PCB信号传输场景。
2. 汽车电子模块：
键控代码K结构有效防止误插，800VAC工作电压及50Ω阻抗特性满足车载ECU单元、传感器接口的电气需求，符合SAE/USCAR-17行业标准。
3. 医疗设备内部连接：
1.2mm对接宽度插针端子（金镀层接触面）确保低电阻信号传输，可维修设计简化设备维护流程，适配监护仪、诊断设备内部板间连线。
4. 通信设备信号传输：
支持0-6GHz高频信号传输，8mm中心间距配合焊尾固定方式，保障路由器、交换设备等PCB边缘安装场景的射频稳定性。
5. 能源管理系统：
通孔焊接端接提供高机械保持力，锡镀层外部端子耐腐蚀性强，适用于光伏控制器、电池管理单元等需抗温度冲击的能源设备。
该连接器以精准端接可靠性、宽温域适应性及高频传输能力，支撑工业与汽车电子等领域的长期稳定连接。
四、1-2287922-0常见问题与解决方案
1. 安装松动或脱落
问题：PCB边缘安装方式可能导致应力集中，缺乏额外固定点，易受振动或机械外力影响而移位。
方案：添加应力消除附件（如卡扣或绑带），确保电缆受力均匀分散；优化安装结构以强化连接器本体支撑。
2. 密封性不足
问题：不可密封设计（无内置IP防护），在潮湿或高污染物环境中易发生介质渗透，影响长期电性能（建议环境湿度 ≤80% RH）。
方案：定期清洁接触界面；外部增设硅胶密封圈或环境湿度控制系统以辅助防护。
3. 端子接触不良
问题：插针端子压接高度公差超标（±0.2–0.5 mm）或金镀层氧化，引发接触电阻异常或信号断续。
方案：严控压接公差并使用专用清洁工具去除氧化层；确保通孔焊接质量，定期检测端子电阻值，必要时更换部件。
4. 外壳变形或材料劣化
问题：PA GF尼龙外壳在长期高温（>105°C上限）或接触腐蚀性介质（如强酸/碱）时易软化或腐蚀破裂。
方案：避免暴露于超标环境（温度–40–105°C）；高温场景下替换为金属外壳型号，并定期检查外壳物理完整性。
5. 键控错位或端接偏差
问题：键控代码K未匹配公端结构或PCB插装错位，导致连接不稳或信号失真。
方案：预安装核对键控代码和端子序列；使用对准辅助工具确保接口精准插接，并执行插拔力测试验证装配。
