泰科高压连接器选型手册：2025年官方指南与实战解析

泰科高压连接器选型手册是工程师在面对高压快充匹配、振动环境防护、信号完整性保障等挑战时的必备权威工具。面对泰科(TE Connectivity)超200类产品线及年产量超1200亿件的庞大体系，该手册不仅提供型号编码规则、降额计算公式等核心技术参数，更整合了10C超快充连接器散热方案、48V铝代铜技术等前沿应用指南。接插世界网将结合官方手册内容，详细解析选型核心要点、参数解读和实战应用，帮助您全面提升选型效率与系统可靠性。

一、选型手册的核心框架与内容体系

泰科高压连接器选型手册是一个系统化的工程指南，其核心框架主要包含以下几个部分：

1. 产品线全景与四大技术阵营：

手册系统性地介绍了泰科高压连接器的四大技术阵营，覆盖全场景应用需求。

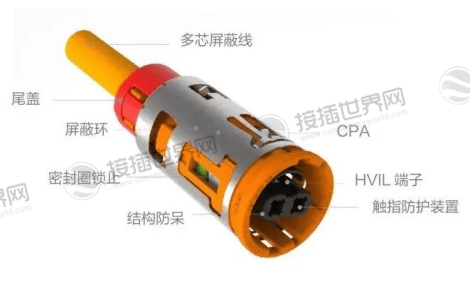

高压连接器(HVA/CSJ系列)：例如HVA400型号支持1000V/60A，具备IP6K9K防水和360°全屏蔽特性，适配10C超快充枪(如比亚迪1MW充电桩)。CSJFLX本土化系列兼容铝线/铝棒/铝排导体，通过散热通道优化解决1000A电流温升问题。

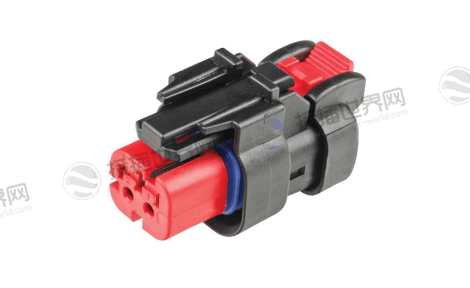

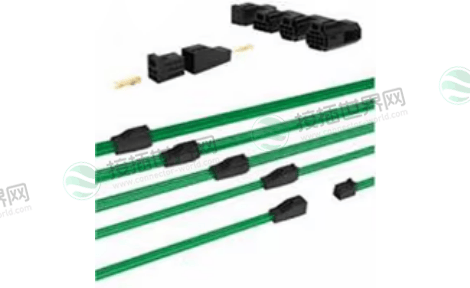

密封信号连接器(AMPSEAL/PSC系列)：例如AMPSEAL 16提供IP67防护和125℃耐温，预装硅胶件简化装配。易锁塑料信号连接器(PSC)采用3键位防误插设计并提供“咔嗒”声反馈，通过UL/TUV认证，专为储能柜高振动场景开发。

工业动态连接器(Dynamic系列)：例如Dynamic D-1000体积比前代缩小80%，推挽锁扣抗机械臂振动，插拔寿命>5,000次。

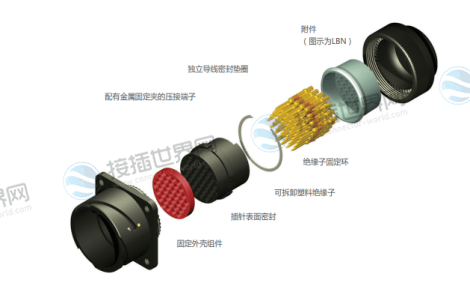

圆形金属连接器(CIRP系列)：采用锌钴镀层耐盐雾，符合MIL-C-5015军规，应用于船舶与高铁信号箱。

2. 核心技术白皮书集成：

手册嵌入了多项专项技术文档，为选型提供深入的理论依据和方案参考。

铝代铜导体指南：解析高压/低压场景的铝线应用方案，包括蠕变防护层工艺及降本10%的测算模型。

液冷快充预研报告：包含双层液冷通道设计和绝缘复合材料参数，支持未来兆瓦级充电。

多赢复合线规范：制定了0.19mm²线径的机械强度标准，解决铜铝电化学腐蚀难题。

3. 三维参数体系：电气、机械与环境：

手册提供了全面且细致的参数系统，确保选型精准无误。

电气参数速查规则：提供了关键的电流降额公式：`实际电流=标称电流×[1-(T_实际-25)×0.004]`(T≥85℃适用)。例如，HVP 800标称250A在125℃环境下的实际电流为：250×[1-(125-25)×0.004]=150A。同时规定了端子镀层规范：高压件镀银≥3μm(防电弧)，信号件镀金≥0.8μm(抗微动磨损)。

机械结构设计要点：指导用户根据应用场景选择锁止机构，例如发动机舱(10Grms振动)需选用HVR 280杠杆锁+二次锁止，工业机器人可选用Dynamic D-1000推挽锁扣。手册还介绍了空间优化方案，如2024年专利纵向压缩技术(CN222995936U)，使长度减少30%，适配紧凑型电池包。

环境适应性参数：提供了密封分级表，指导用户根据不同区域选择密封方案，例如发动机舱需双密封圈+IP6K9K(推荐AMPSEAL 16)，储能柜需要IP67防尘浸泡(推荐PSC易锁连接器)。

二、五步选型流程与工具实战

手册中详述的五步选型流程，是工程师进行高效准确选型的核心方法论：

1. 解码型号命名逻辑：

泰科AMP连接器拥有清晰的型号命名规则结构：`[系列代码]-[电流电压]-[针数]-[版本]-[特殊标识]`。

例如，型号"1-967305-1"中：

"1"代表HVP高压系列

"967305"表示96A@300V DC(96为电流值，305为电压值)

"1"代表初代设计

掌握此规则是准确选型的第一步。

2. 匹配降额曲线与防护等级：

温度对连接器的载流能力影响显著，手册提供了温度降额速查表：

同时，需根据应用环境(如户外、潮湿、多尘)选择满足相应IP防护等级(如IP67, IP6K9K)的连接器。

3. 防呆设计与锁止验证：

为确保连接可靠和防止误操作，手册强调了防误插设计和锁止机构的重要性。

例如，HVA400采用6色键位防误插，PSC连接器则提供听觉“咔嗒”反馈以确保锁紧。

4. 3D模型装配校验：

在进行最终布局前，建议从TE官网下载所选型号的CAD模型(如STRADA WHISPER背板连接器)，验证PCB布板空间和机械干涉，避免安装问题。

5. 缺货替代方案决策：

面对供应链波动，手册提供了缺货替代方案速查表，例如：

这为应急采购提供了灵活性和保障。

三、关键选型参数深度解析

选择高压连接器时，需重点关注以下核心参数，这些在手冊中均有详细规定：

1. 电气参数：

额定电压与电流：这是选型的基础，需确保连接器的额定值高于实际工作中的最大值，并留有20%-30%的余量。例如，新能源汽车高压系统可能需选择额定电压800V甚至1000V以上，额定电流250A以上的连接器。

接触电阻：低且稳定的接触电阻(毫欧级别)能减少能量损耗和发热，提高系统效率与安全性。

绝缘电阻与介电强度：高绝缘电阻防止漏电，足够的介电强度(通常要求额定电压的1.5-2倍)确保在高电压下抵抗击穿。

2. 机械性能参数：

锁止机构：根据振动环境选择，如高振动(10Grms)的发动机舱需杠杆锁+二次锁止，工业机器人可选推挽锁扣。

插拔寿命：高质量连接器的插拔寿命通常要求>5,000次，以确保长期使用的可靠性。

插拔力：合理的插拔力既要保证连接的紧密性，又要便于安装和维修。

3. 环境适应性参数：

防护等级(IP代码)：根据应用环境选择，如户外或潮湿环境需IP67及以上，发动机舱可能需IP6K9K。

工作温度范围：泰科高压连接器通常支持-40℃至+125℃甚至更宽的范围，需确保应用环境温度在此之内。

耐腐蚀与抗振动：在船舶、高铁等恶劣环境中，需选择镀层耐盐雾(如锌钴镀层)且抗振动性能优异(如10Grms)的产品。

四、行业应用方案与选型指南

泰科选型手册针对不同行业提供了具体的解决方案和避坑指南：

1. 新能源汽车：

10C超快充：推荐选用HVA400系列并搭配采石矶Flex铝代铜方案，可降低成本10%。需注意避免使用翻盖式结构以防散热不足。

48V架构：可选用LVCS低压接头配合蠕变防护端子，有效解决铝线变形问题。

高压电池管理系统(BMS)：会使用到如MCP系列的重载密封型连接器外壳(如1-1564407-1)，其具有IP67防护等级，支持-40℃~140℃工作温度，额定电流40A。

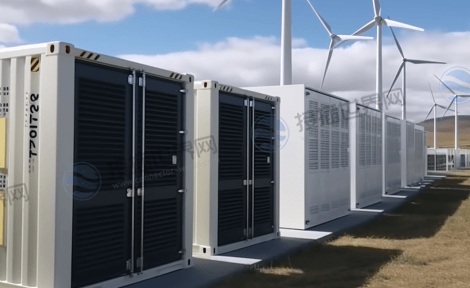

2. 储能系统：

高振动防护：推荐采用CIRP金属卡扣锁，其耐10Grms振动的性能优于塑料锁扣30%。

防火安全：需选用符合NF F 16-101等阻燃标准的连接器，如PSC连接器。

3. 工业自动化与机器人：

空间极限：Dynamic D-1000系列体积比前代缩小80%，非常适合空间受限的机械臂关节。

EMC干扰：STRADA WHISPER连接器采用C形360°接地屏蔽，能有效抑制EMC干扰，支持25Gbps高速传输。

五、手册获取与正品渠道

确保获取官方正版手册和产品至关重要：

1. 官方手册下载路径：

手册及相关技术资源可通过以下途径获取：

2. 正品识别与采购：

国产正品标识：留意料号中含“CN”(如CSJ-CN1800)，这些通常由南通/苏州基地生产，交期较短(≤72小时)。

防伪验证：通过镭射编码和原厂检测报告进行验证(一些授权平台如接插世界网提供在线查验服务)。

建议通过TE官方授权经销商或信誉良好的平台进行采购，以确保产品质量和售后服务。

泰科高压连接器选型手册是融合前沿技术规范(如10C液冷快充)、本土化制造参数及失效防护方案的系统工程指南。通过熟练掌握其五步选型法，深入理解型号编码、降额计算、环境适配和防误插设计等核心要点，工程师能有效规避选型失误带来的成本增加和系统失效风险。在进行任何选型决策前，务必参考最新版本的官方选型手册，必要时咨询泰科技术专家或授权代理商，以确保为您的新能源与智能制造应用选择最安全、最可靠、最经济的高压连接解决方案。
