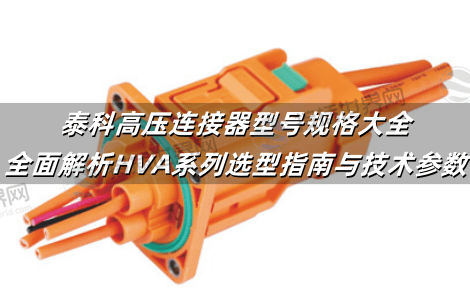

泰科高压连接器型号规格大全：全面解析HVA系列选型指南与技术参数
泰科高压连接器型号规格是电动汽车高压系统设计中的核心选型依据，直接关系到整车电气架构的安全性与可靠性，泰科电子(TE Connectivity)作为全球连接技术领导者，其高压产品线涵盖HVA(High Voltage Automotive)、HVP(High Voltage Primary)等多个系列，每种型号在额定电压(250V至1000V)、电流容量(35A至400A)、防护等级(IP67至IP6K9K)及屏蔽性能上均有明确规格定义，接插世界网将全面解析泰科高压连接器型号规格体系，帮助您根据应用场景快速准确选择最适配的连接解决方案。

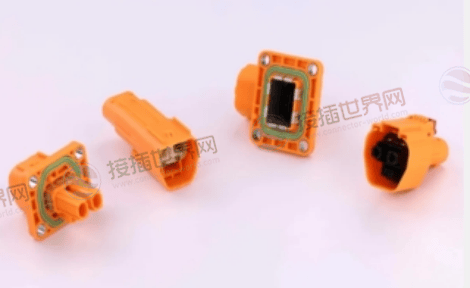

一. 泰科高压连接器系列概述与分类
泰科高压连接器产品线采用清晰的系列化命名规则，主要根据电压等级、电流承载能力和应用场景进行划分，形成了一套完整的泰科高压连接器型号规格体系。
按电压等级分类：
中等电压系列：额定电压通常为250V至600V，适用于新能源汽车的辅助系统、低压加热器等非动力核心部件。
高电压系列：额定电压为600V至1000V，这是当前市场的主流，全面覆盖400V及800V平台的新能源汽车动力电池、电驱系统、直流快充等关键应用。
按应用场景分类：
车载动力系统连接器：如HVA 280、HVA 400、HVP 800系列，直接服务于电池、电机、电控(三电)系统。
充电基础设施连接器：用于直流快充桩内外部的电力传输接口。
工业设备高压连接器：适用于光伏逆变器、储能系统、工业变频器等高压环境。
按外形结构分类：
矩形连接器：结构坚固，利于多芯集成，在电池包(Battery Pack)内部应用广泛。
圆形连接器：具有良好的屏蔽效能和密封性能，更适用于电机、控制器等对外接口及穿越舱壁的场景。
二. 主流型号规格详解
以下是泰科高压连接器中几个最具代表性和市场主流的产品系列及其详细规格参数。

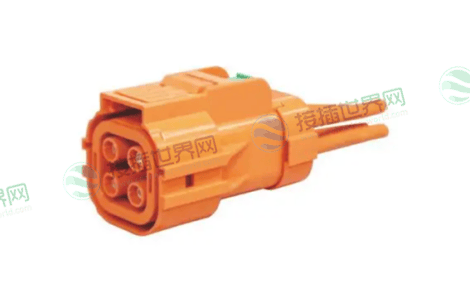

2.1 HVA 280 系列
该系列是泰科经典的高压连接器解决方案，平衡了性能、成本和尺寸，应用极为广泛。
电气性能：
额定电压 (Rated Voltage): 1000 V DC
额定电流 (Rated Current): 高达 250 A (具体值取决于端子类型和冷却条件)
绝缘电阻 (Insulation Resistance): > 1000 MΩ (DC 500V条件下)
耐压强度 (Dielectric Strength): AC 3000 V, 50 Hz, 60s 无击穿
机械与环境性能：
接触电阻 (Contact Resistance): < 1 mΩ
防护等级 (IP Rating): 最高可达 IP6K9K (防高压水射流和蒸汽清洗)
工作温度范围 (Operating Temperature): -40°C ~ +125°C (或更高，取决于密封材料)
插拔寿命 (Mating Cycles): ≥ 100次
结构与特点：
采用双簧片(Dual Spring)接触设计，提供稳定可靠的接触力，降低微动腐蚀风险。
集成高压互锁(HVIL) 功能，确保连接器在带电状态下无法被意外断开，保障安全。
提供360°全屏蔽结构，优异的电磁兼容(EMC)性能。
支持盲插(Blind Mating)设计，便于在空间受限的电池包内安装。
2.2 HVA 400 / HVP 800 系列
这两个系列代表了泰科面向更高功率需求(如800V平台和大电流应用)的先进解决方案。
电气性能：
额定电压: 1000 V DC (HVP 800系列专为800V平台优化)
额定电流: 高达 400 A
绝缘电阻: > 5000 MΩ (DC 1000V条件下，要求更高)
耐压强度: AC 3600 V, 50 Hz, 60s
机械与环境性能：
防护等级: IP6K9K
工作温度: -40°C ~ +150°C (耐受更高环境温度)
插拔寿命: ≥ 50次 (因载流更大，结构和材料有所不同)
结构与特点：
采用大尺寸铜合金端子，可能配合液冷设计，以应对高电流产生的热量。
坚固的金属外壳或复合外壳设计，提供更高的机械强度和更好的散热能力。
二次锁止机构(Secondary Lock)和更强大的主锁机构，确保在振动和大电流电磁力下的连接可靠性。
2.3 其他重要系列
HVC 800 系列：紧凑型设计，适用于空间受限但要求高电压的应用。
PBS 系列：大电流功率母排连接系统，主要用于电池包内部模组之间的连接。
三. 关键选型参数与指南
面对丰富的泰科高压连接器型号规格，工程师需基于以下关键参数进行选型：
1. 电压与电流等级：根据系统的最高工作电压和最大持续/峰值电流，并留出足够的降额(Derating) 余量(通常按80%额定值使用)来选择型号。
2. 防护等级(IP Code)：明确连接器在整车或设备中的位置和环境。
发动机舱：必须选择IP6K9K等级。
电池包内部/车厢下部：通常需要IP67以上。
电池包内部干燥区域：可能IP6B或IP2XB即可。
3. 屏蔽效能：所有车载高压连接器都必须具备360°全屏蔽能力，以满足EMC法规要求(如CISPR 25)。
4. 高压互锁(HVIL)功能：出于安全强制要求，所有带电可插拔的高压连接器都必须集成HVIL回路。
5. 锁紧机构：根据空间和操作便利性，选择杠杆式、螺栓式或卡扣式锁紧结构。螺栓式可靠性最高，杠杆式操作最便捷。
6. 线缆出口方向：根据布线需要，选择直式、90°弯式或45°弯式出线规格。
7. 材料与颜色：外壳材料(PA66, PBT, 金属)决定耐温性和强度;颜色(橙色为高压标志)常用于安全识别。
四. 应用场景与型号推荐
新能源汽车电机控制器(Inverter)接口：推荐HVA 400或HVP 800系列，满足高振动、大电流需求。
动力电池包(Battery Pack)主输出接口：推荐HVA 400(螺栓式锁紧)，确保绝对可靠。
电池包内部模组/采样线连接：推荐HVA 280系列(矩形，盲插)，节省空间。
直流快充桩(DC Charger)内部连接：推荐HVA 400或工业级大电流连接器。
PTC加热器、空调压缩机：推荐HVA 280系列，性价比高。
总而言之，泰科高压连接器型号规格是一个庞大而精细的体系，其选择是一个综合考量电气性能、机械环境、安全法规和成本的系统工程。从经典的HVA 280到面向未来的HVP 800，每一款型号都是为特定应用场景精心设计的产物。成功的选型始于对自身系统需求的清晰认知——最高电压、最大电流、最严酷环境以及必要的安全功能。在此基础上，参考本大全提供的详细规格参数进行初步筛选，并最终结合泰科的官方产品手册、CAD模型和样品测试，才能为您的新能源汽车或高压工业设备选定最可靠、最经济、最合适的“能量桥梁”，确保整个系统高效、安全地运行。
