泰科高压连接器安装教程：从预处理到性能验证的完整指南

泰科高压连接器安装教程是确保电动汽车高压系统安全可靠运行的关键技术文档。正确的安装不仅关系到电气连接的稳定性，更直接影响到整个高压系统的防护等级(IP67/IP6K9K)和人身安全，接插世界网将基于泰科电子(TE Connectivity)的官方规范，为您系统讲解从工具准备、线缆处理、端子压接到连接器锁紧和密封测试的完整安装流程，帮助您避免因安装不当导致的接触电阻增大、防水失效或甚至电弧放电等严重问题。

一. 安装前的准备工作与安全规范

泰科高压连接器安装教程的第一步也是最重要的一步是做好万全准备，恪守安全规范。

安全准备与断电操作：

绝对断电：确认整个高压系统已完全下电。遵循“先断负，后断正” 的原则断开高压电池的维修开关(MSD)或手动服务开关，并等待至少10分钟让母线电容放电完毕。

验电操作：使用符合CAT III 1000V或更高等级的数字万用表(DMM)验证安装点两端确无电压。

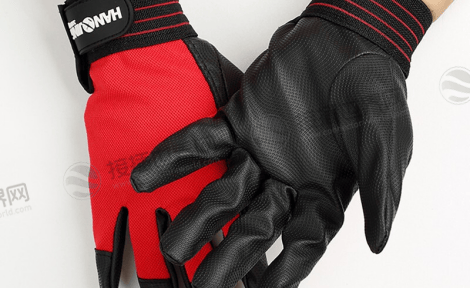

个人防护：佩戴绝缘手套(Class 0级或以上)、护目镜，穿着绝缘鞋。在工作区域放置“高压作业”警示牌。

工具与材料准备：

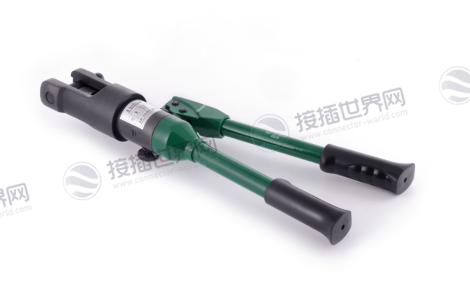

专用工具：液压压接钳(匹配端子规格的模具)、线缆剥皮刀(可调深度，避免伤及导体)、扭力扳手(用于紧固螺栓式连接器)。

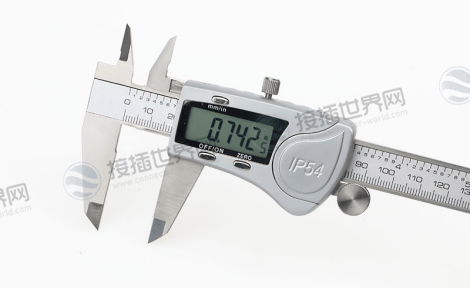

测量工具：数显游标卡尺(用于精确测量剥线长度)、万用表。

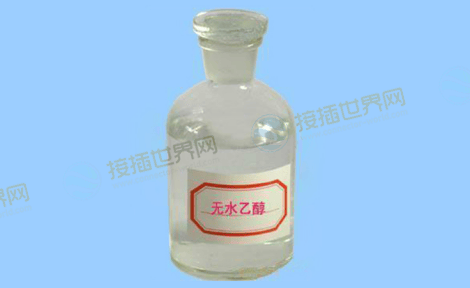

辅助材料：电工胶带、无水酒精、无尘布、接触润滑脂(如泰科推荐使用的特定型号，仅用于辅助密封圈安装，非必需)。

组件检查：

拆包后检查连接器套件是否完整，包括连接器公/母头、端子、密封圈(后壳密封、线缆密封)、屏蔽壳、锁紧机构等。

仔细检查所有密封圈是否完好、无扭曲、无破损，并确认其已正确安装在槽位中。

二. 线缆预处理与端子压接

这是泰科高压连接器安装教程中最考验工艺精度的环节，直接影响电气性能和长期可靠性。

1. 线缆切割与剥皮：

使用电缆切割器截取所需长度的线缆，确保端口平齐。

使用可调式剥线刀，根据端子规定的尺寸，精确剥除线缆外绝缘皮。务必注意调整好切割深度，绝不能伤及内部的编织屏蔽层和芯线。

将屏蔽层向后翻折，或按规定长度剪除多余屏蔽层。

然后，精确剥除芯线的内绝缘皮，露出规定长度的导体。裸露导体长度必须与端子的压接桶长度匹配，可用游标卡尺测量确认。

2. 端子压接：

选择液压钳上与端子规格完全匹配的模具。

将端子方向正确地放入模具中，通常端子带有料带的一侧朝向模具的开口侧。

将预处理好的线缆导体完全插入端子的压接筒内，确保导体前端顶到止位点。

操作液压钳，进行压接。一个合格的压接点应满足：

压接形状对称，无过度变形或裂纹。

拉力和接触电阻需符合泰科标准(通常要求接触电阻< 1 mΩ)。

三. 连接器组装与密封处理

组装过程需要耐心和细致，确保所有组件安装到位。

1. 安装后壳组件与密封：

按顺序将后壳护套、线缆密封圈、屏蔽夹等组件依次套在线缆上。切记：务必在压接端子前完成此步骤!

将压接好端子的线缆，从连接器后部穿入，小心地将端子插入连接器绝缘本体内对应的孔位中。

通常会听到一声轻微的“咔嗒”声，表示端子的二次锁止机构(TPA) 已到位，此时轻轻回拉线缆，端子应无法被拔出。

2. 处理屏蔽层：

将翻折的屏蔽层或单独的屏蔽编织带与屏蔽夹妥善固定，确保360°全覆盖接触。

将组装好的后壳组件向前推，与连接器主体合拢，并使用规定的扭力(如0.6 N·m ~ 1.2 N·m)拧紧固定螺钉或锁紧卡扣。此步骤对保证电磁兼容(EMC) 性能至关重要。

3. 密封检查：

检查所有密封圈是否平整地嵌入槽中，无任何扭曲、挤压或脱落现象。

四. 对接与锁紧

这是完成连接的最终步骤。

对准与预插：

将公、母连接器的导向槽和键位对准，确保没有错位。

用手平稳地将两者初步对接。

最终锁紧：

对于螺栓式连接器，使用扭力扳手，以对角顺序分步拧紧螺栓，直至达到规定的扭矩值(例如，HVA 280系列可能要求2.5 N·m)。

对于杠杆式或卡扣式连接器，操作锁紧杠杆或按压卡扣，直至听到清晰的“咔嗒”声，表明连接器已完全锁紧。最后务必手动检查确认连接牢固，无松动迹象。

五. 安装后检验与测试

安装完成后，必须进行验证以确保万无一失。

机械检查：

目视检查安装是否完整，所有部件是否安装到位。

手动检查连接器是否有松动。

电气测试：

使用绝缘电阻测试仪，在连接器插合状态下，测试各极之间及各极与外壳(地)之间的绝缘电阻。在DC 500V或1000V测试电压下，读数应≥ 1000 MΩ。

使用耐压测试仪，进行高压测试。通常在AC 1500V/50Hz下，持续60秒，无击穿、无飞弧，漏电流< 2 mA。

总而言之，泰科高压连接器安装教程的精髓在于严谨的流程、精准的操作和全面的验证。它绝非简单的“插拔”动作，而是一套融合了高压安全知识、机械装配技能和电气测试技术的系统工程。严格遵循官方规范，使用指定工具，并 meticulous(一丝不苟)地完成每一个细节——从剥线长度的精确控制、端子压接的质量，到密封圈的妥善就位和规定扭矩的紧固——是确保连接器长期可靠运行，发挥其IP6K9K级防护和优异电气性能的唯一途径。掌握这份安装指南，您将能为新能源汽车和工业设备构建起安全、可靠的高压能源脉络。
